H3C企業主網S5500V2-34S-EI交換機評測

 　  今天我們拿到了三款新華三的交換機產品，分別是三層千兆以太網交換機S5500V2-34S-EI、第二代標準三層千兆以太網交換機S5560S-28P-SI，以及二層萬兆上行以太網交換機S5130S-28S-SI。那在實際應用中，新華三的以太網交換機究竟有著怎樣的表現呢?

　　H3C交換機產品評測之外觀篇

　　按照慣例，本次評測我們已經從外觀說起。本次評測的三款產品均采用了商務灰顏色機身，可以說是質感十足。

　　S5500V2-34S-EI以太網交換機：

　　

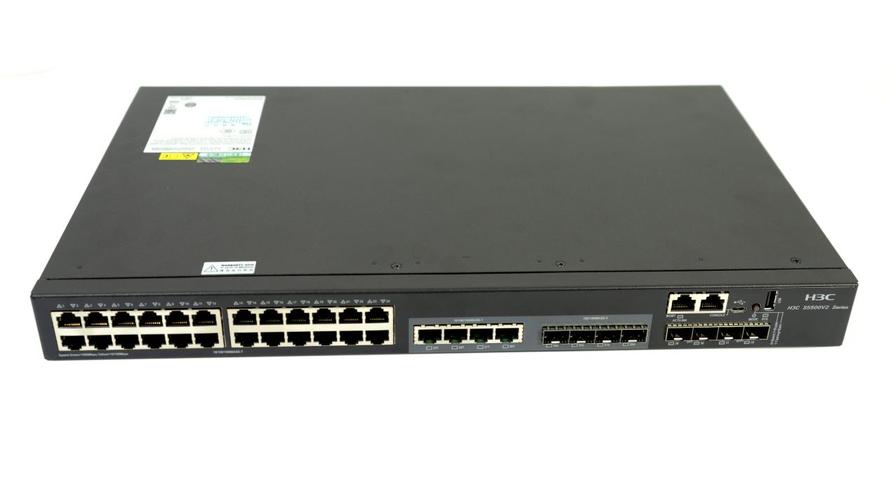

　　S5500V2-34S-EI交換機正面機身圖

　　S5500V2-34S-EI整體機身為1U高度。作為一款三層千兆以太網交換機，配備豐富的網絡端口，包括有28個10/100/1000TX以太網端口(4Combo)，2個SFP千兆端口、2個1/10G BASE-X SFP PLUS萬兆端口以及2個QSFP PLUS 40G端口。此外，為了滿足用戶的擴展需求，S5500V2-34S-EI以太網交換機還配備有一個Console口、一個mini USB console口(通過數據線對設備進行命令行管控，更加便捷)以及一個USB端口(用于端口配置和日志導出)。

　　

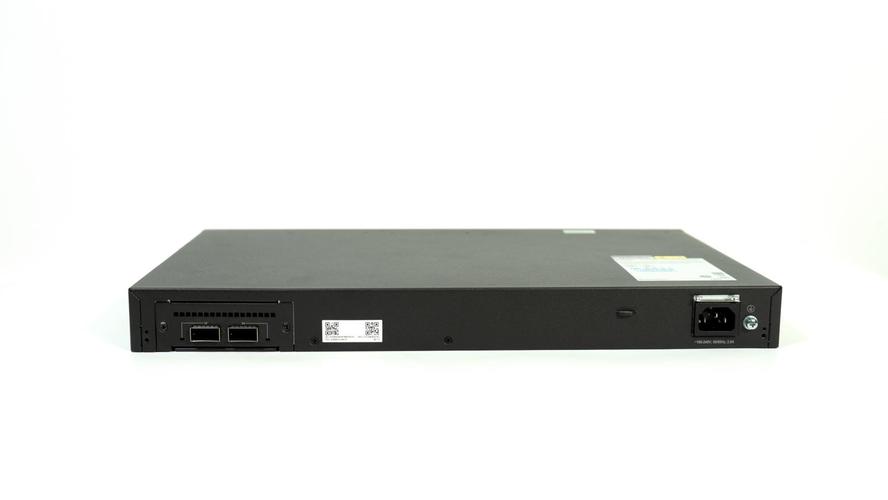

　　S5500V2-34S-EI交換機背面機身圖

　　S5500V2-34S-EI背面板固化2個QSFP PLUS 40G端口，滿足高帶寬業務需求，較右側為電源接口設計。為了保證機身散熱， 產品側面為散熱柵欄設計，此外還配備有一個散熱風扇，幫助產品主動散熱。

　　S5560S-28P-SI以太網交換機：

　　

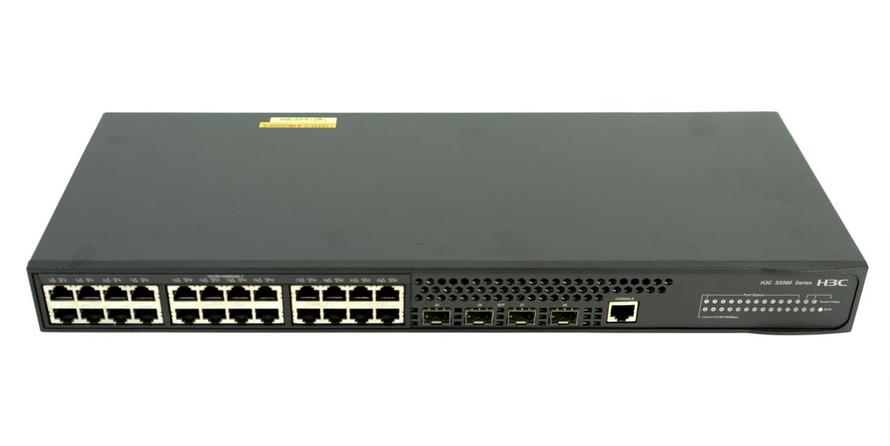

S5560S-28P-SI交換機正面機身圖



　　S5560S-28P-SI機身同為1U高度，和S5500V2-34S-EI一樣，S5560S-28P-SI同樣配備有豐富的網絡端口，其中包括有24個10/100/1000TX以太網端口以及4個SFP端口。此外還為“老司機”配備有一個Console管理端口，以此來滿足用戶的管理需求。

　　

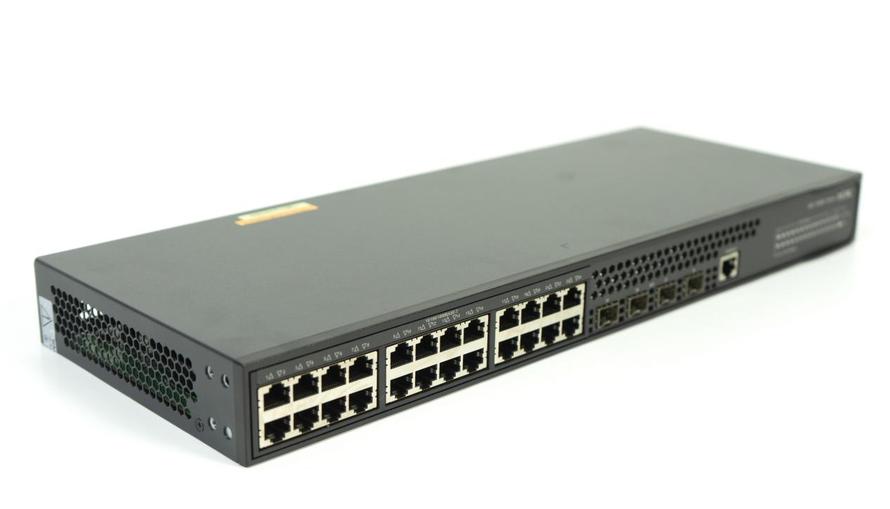

　　S5560S-28P-SI交換機側面機身圖

　　S5560S-28P-SI產品正面、側面以及背面均設計有大面積的散熱柵欄，很好的保證了產品的散熱，使產品能夠在保證不影響工作性能的情況下保證產品的持續運轉。

　　S5130S-28S-SI以太網交換機：

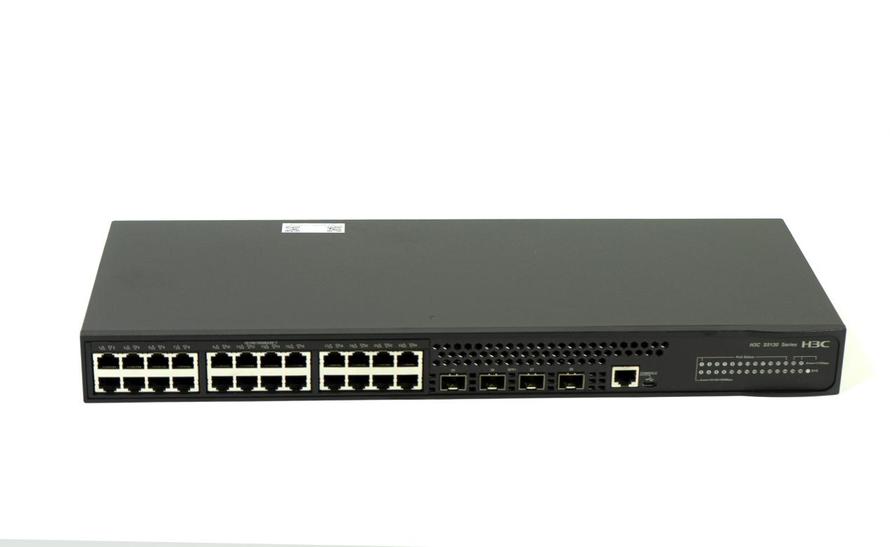

　　S5130S-28S-SI交換機正面機身圖

　　S5130S-28S-SI交換機在接口設計方面同樣毫不遜色，其采用1U高度機身配備有24個10/100/1000TX以太網端口以及4個SFP+端口。此外還配備有一個Console管理端口以及一個mini USB console口。

　　而在散熱方面，S5130S-28S-SI四面均為散熱柵欄設計，其機身背面還配備有一個散熱風扇，從而保證了產品的散熱性。

　　



　　整體來看，三款交換機產品在外觀設計方面均較為規整，具備完備的接口以及散熱設計，能夠滿足企業客戶的業務需求。而每款產品均配備有指示燈設計，更具燈光顯示能夠清晰的獲知設備的運行狀態。

　　H3C交換機產品評測之產品特色&操控篇

　　當然，作為企業級組網產品，外觀并不是較重要的，那除去極具人性化的外觀設計，三款交換機產品又有哪些特點呢?幾款交換機產品在網絡管理方面又有著怎樣的表現呢?

　　接下來就讓我們以S5500V2-34S-EI為例，通過web管理界面對設備進行管理，從而對產品的功能特性進行全面的了解：

　　

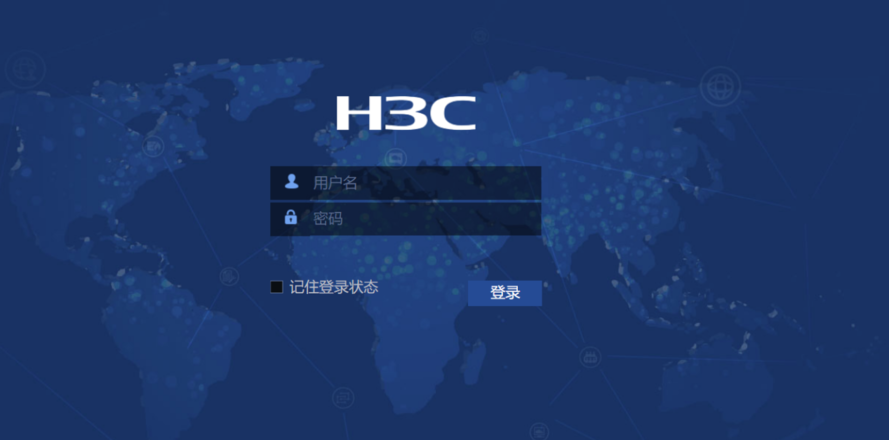

S5500V2-34S-EI Web配置登陸頁面



　　首先我們將設備連接完畢，在PC端進入web登錄界面,我們可以看到其登錄界面非常簡潔，輸入賬號和密碼即可進入web界面進行相關管控操作。

　　

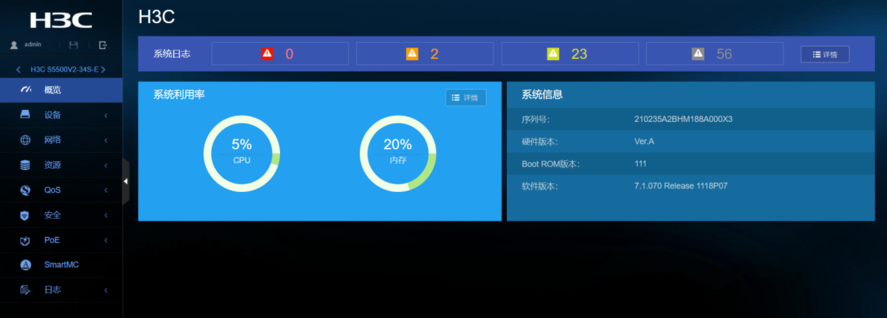

S5500V2-34S-EI Web配置功能主界面



　　進入Web管理主界面顯示的是交換機狀態概覽，我們能夠清晰的查看交換機產品的連接狀態，各種信息一目了然，包括有簡單的系統日志、系統利用率情況以及系統信息等各種信息，能夠方便用戶知悉交換機產品的工作狀態，對交換機狀態進行預警和監控便于管理。

　　通過左側菜單欄我們能夠看到多個管理項，包含有對設備的基本管理，對網絡的管控、接入終端的管控、QoS配置以及安全配置等多項管理功能。

　　

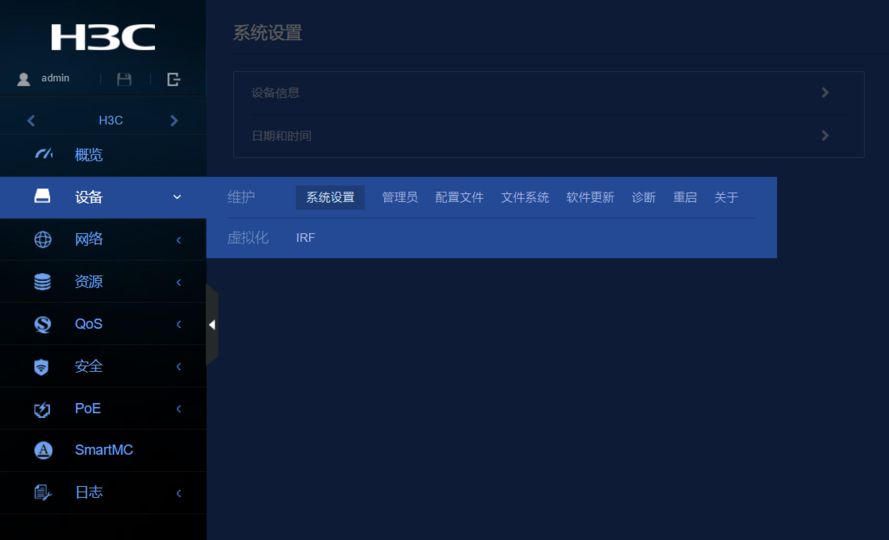

　　S5500V2-34S-EI“設備”界面

　　在“設備”操控按鈕中，分為“維護”和“虛擬化”兩個子菜單功能，其中維護模塊能夠?qū)ο到y(tǒng)進行設置，進行軟件更新等。

　　

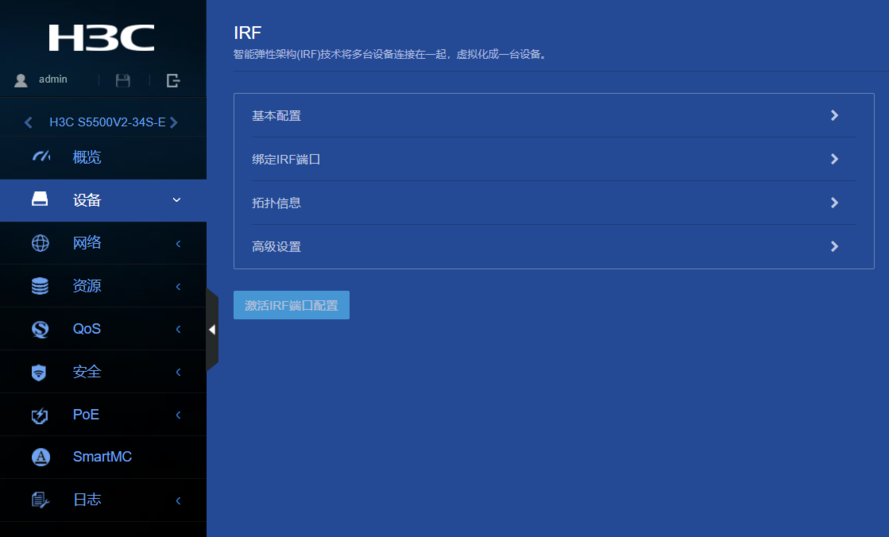

S5500V2-34S-EI交換機IRF配置界面



　　虛擬化模塊能夠進行IRF功能配置，今天所評測的三款交換機產品均支持IRF2(第二代智能彈性架構)技術。從事運維工作的同學應該清楚，如果企業要接入大量的組網設備，勢必要進行大量重復性的工作，無疑會對管理人員的工作帶來巨大的壓力，而今天所帶來的三款交換機產品均支持堆疊功能，新華三稱之為智能彈性架構(IRF2)功能，并能夠通過web管理界面進行相關操控。

　　IRF2功能能夠?qū)⒍嗯_物理設備互相連接并虛擬為一臺設備進行管理，通俗來講就是能夠?qū)⒐芾?ldquo;化繁為簡”，真正的做到“簡化管理、彈性擴展、高可靠、高性能”的組網架構。

　　當然作為企業級組網產品來講，簡單管理的背后不能以犧牲性能為代價，高可靠、高性能也是不容或缺的，H3C交換機產品的IRF2技術的應用，能夠保證在簡化管理的同時保障設備高效可靠的性能不受影響，真正做到了簡單而高效的網絡管控。

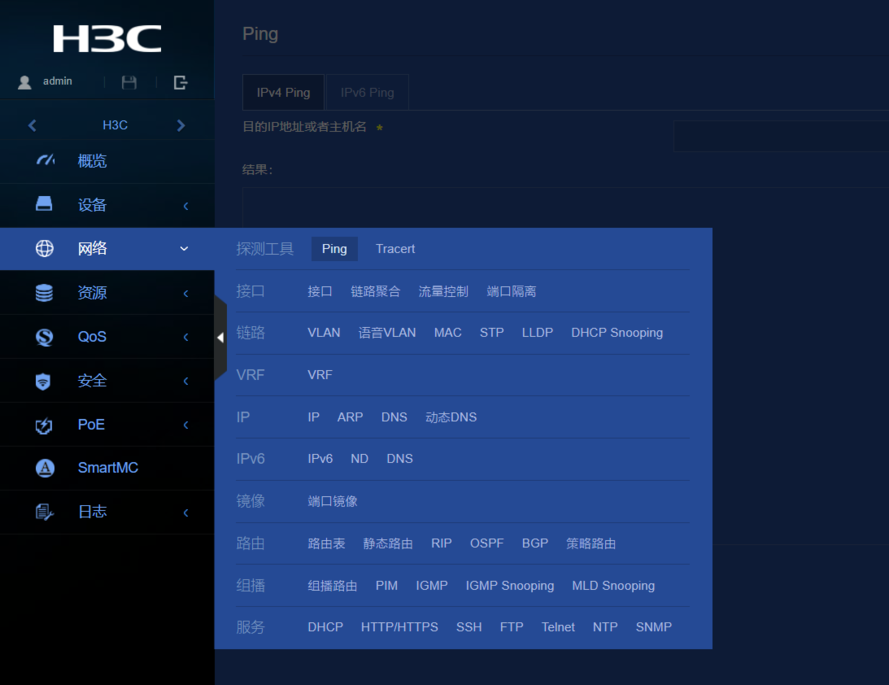

　　S5500V2-34S-EI“網絡”模塊

　　在“網絡”模塊，擁有豐富的功能選項，譬如探測工具、接口、鏈路、VRF、IP、IPv6、鏡像、路由、組播、DHCP、SSH等功能的配置管理。

　　

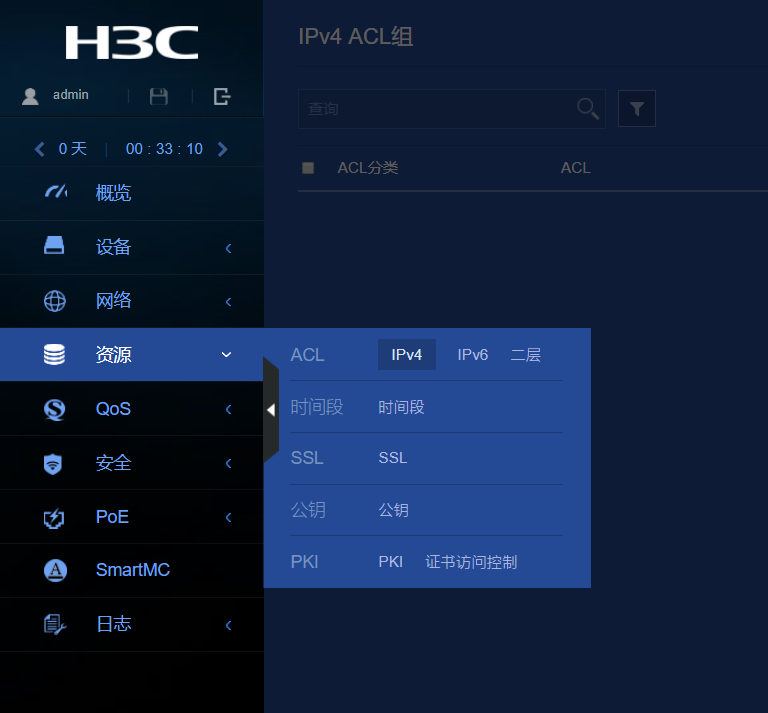

　　S5500V2-34S-EI“資源”模塊

　　S5500V2-34S-EI交換機提供增強的ACL訪問控制列表來控制端口進出的數據包，支持超大容量的出入端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。而S5560S-28P-SI和S5130S-28S-SI交換機也均支持特有的基于全局和VLAN下發ACL策略，大幅節約了硬件資源。

　　對于企業來講，企業業務勢必會有主次之分，當網絡發生擁堵時企業業務勢必會受到相應的影響，然而有時網絡延遲對重要的業務來講可能會是“致命”的。為了解決這一難題，H3C交換機產品能夠支持豐富的QoS策略，根據用戶的業務需求合理調度資源。

　　

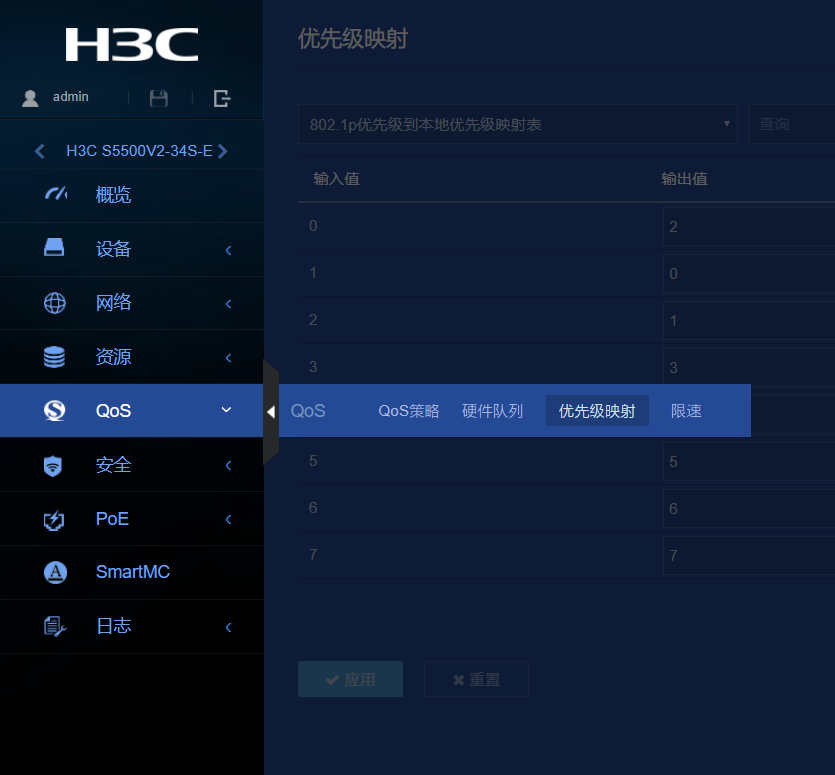

　　S5500V2-34S-EI交換機QoS配置界面

　　在QoS策略方面，三款交換機產品均支持L2(Layer 2)~L4(Layer 4)包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持SP(Strict Priority)、WRR(Weighted Round Robin)、SP+WRR三種模式。支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。

　　

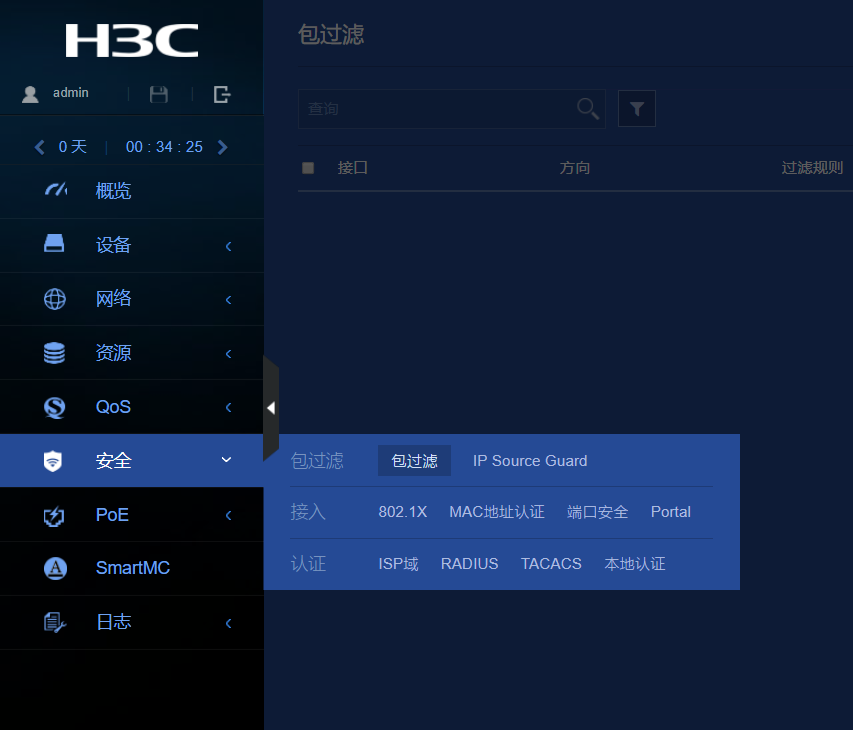

　　S5500V2-34S-EI安全策略配置界面

　　安全方面，H3C S5500V2-34S-EI交換機能夠支持802.1X認證、MAC地址認證以及Portal等多種認證方式，滿足了《網絡安全法》規定的對企業安全認證的要求，有效防止能夠提供更加安全可靠的企業網絡。

　　此外，S5560S-28P-SI和S5130S-28S-SI交換機產品還支持豐富的ARP防御功能，例如ARP Detection，實現用戶合法性檢查功能和ARP報文有效性檢查功能，ARP限速，避免大量ARP報文對CPU進行沖擊等。

　　

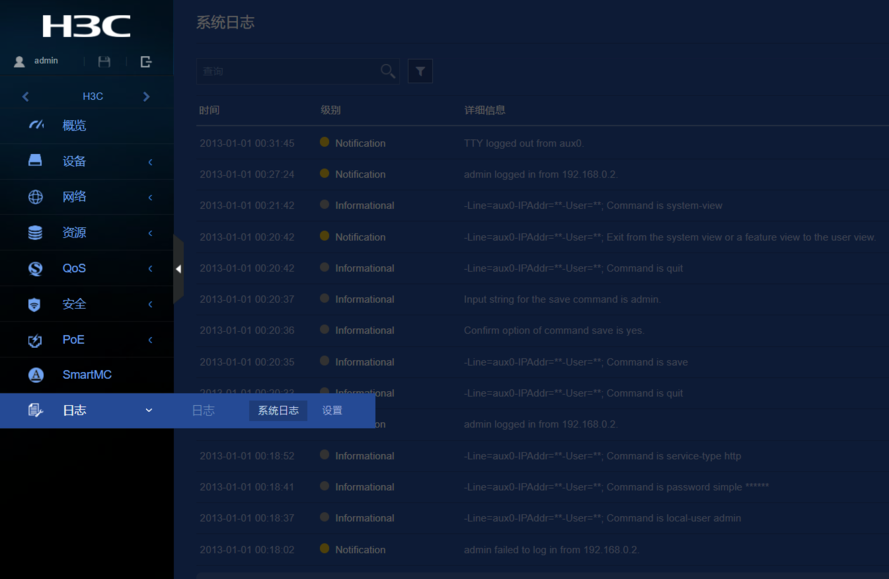

　　S5500V2-34S-EI日志界面

　　用戶如果想對設備的運行狀況進行全面的了解，還可以通過“日志”模塊進行查看，能夠清晰的獲知產品的運行情況。

　　S5500V2-34S-EI交換機性能測試篇

　　說一千道一萬，對于交換機來講，良好的性能才是根本。相比外觀和操控來講，用戶更為關心的莫過于傳輸速率、吞吐等信息。為此我們以S5500V2-34S-EI交換機為例，對H3C交換機產品的性能進行了簡單的測試：

　　

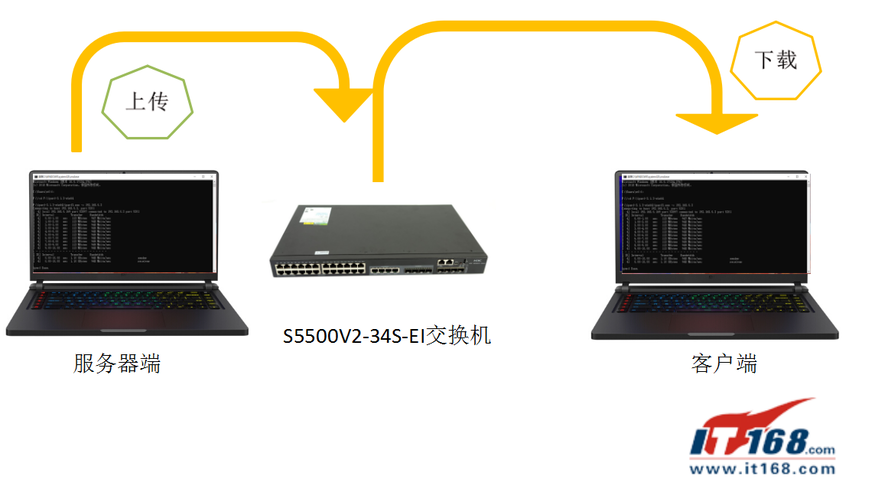

　　測試所需設備、軟件：兩臺PC終端(分別為服務器端和客戶端)、iperf測試軟件、網線兩根、S5500V2-34S-EI交換機一臺。

　　測試方法：將服務器端和客戶端通過兩根網線分別接到交換機，由服務器端向客戶端進行數據傳輸。

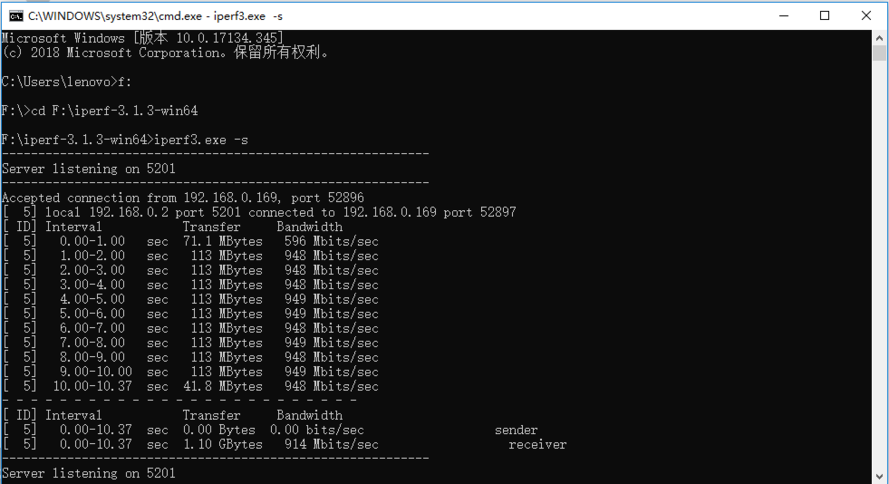

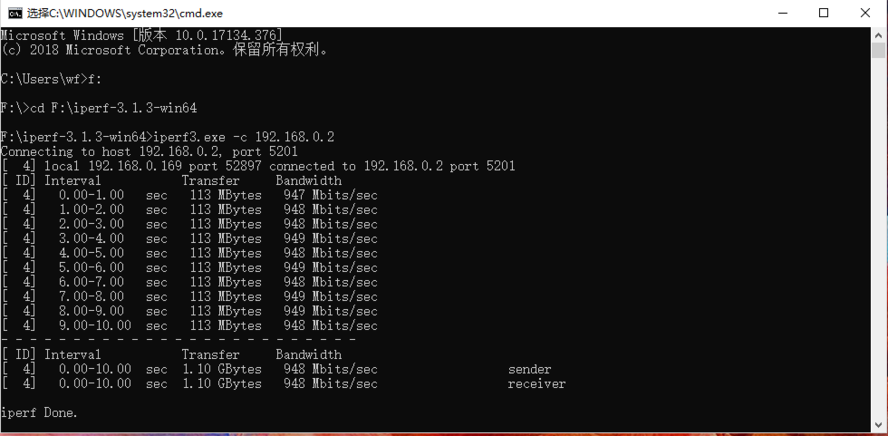

　　首先進行10秒鐘吞吐量測試，10秒鐘時間共發送出1.1G的數據，平均傳輸速率為914M/s。

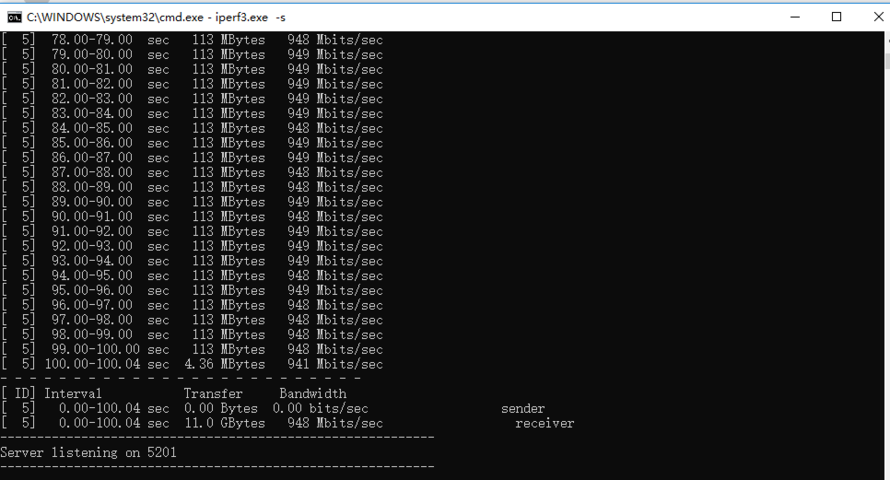

　　隨后進行100秒鐘的吞吐量測試，100秒鐘時間發送數據為11G，平均傳輸速率為948M/s。



　　較后我們將測試時間設定位5分鐘(300秒)，5分鐘的時間發送數據為33.1G，平均傳輸速率為948M/s。

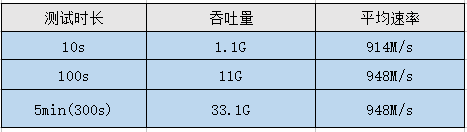

　　測試數據綜合統計如下：

　　



　　從測試可以看出，S5500V2-34S-EI交換機的性能十分強悍，其傳輸速率較為穩定。滿足用戶的使用需求綽綽有余。

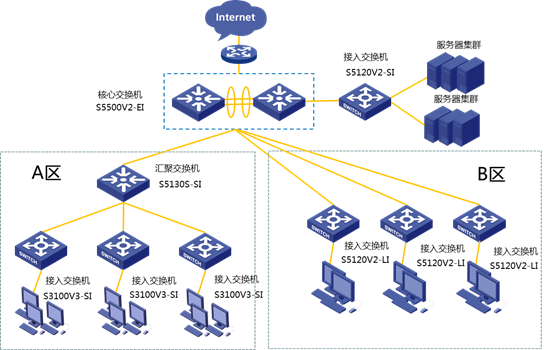

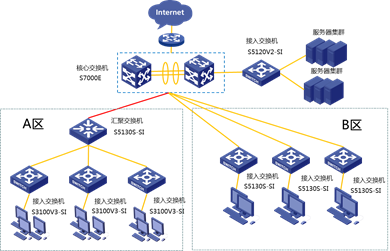

　　而在使用場景方面，三款交換機產品均有著不同的使用場景：

　　



　　H3C S5500V2-EI系列交換機可以在中小企業網絡中作為核心交換機使用，兩臺S5500V2-EI系列以太網交換機可以做虛擬化，并且不僅可以提供網絡所需的二三層線速轉發性能，還支持豐富的訪問控制策略，實現終端接入安全。

　　



　　S5560S-SI系列以太網交換機可作為匯聚交換機，提供了高性能、大容量的交換服務，并支持GE的上行接口，為接入設備提供了穩定的帶寬。

　　



　　S5130S-SI系列以太網交換機可作為接入交換機，提供了高性能、大容量的交換服務，并支持GE的上行接口，為接入設備提供了穩定的帶寬。

　　H3C交換機產品評測之總結篇

　　通過對三款交換機產品的評測，我們對幾款產品的外觀以及產品的特性有了初步的了解。

　　配置方面，三款交換機產品擁有豐富的網絡端口和管理端口，能夠很好的滿足企業組網的各種接入需求。

　　功能管理方面，三款交換機均有著相當不錯的表現，能夠?qū)尤虢K端進行有效的管控。再加上IRF2技術、QoS策略等功能的應用，能夠很好的保障企業網絡的運行效率，讓管理工作更加簡單、高效。

　　而在性能方面，H3C交換機的表現可以說相當強悍，吞吐量和傳輸速率都能很好地滿足用戶的使用需求。

　　綜合來看，H3C的這三款交換機產品很好的順應了企業組網的發展趨勢，使企業組網極簡化。我們有理由相信，以S5500V2-34S-EI、S5560S-28P-SI以及S5130S-28S-SI為代表的H3C以太網交換機產品能夠為用戶打造更簡單、更安全、更高效的企業組網環境!
