H3C MS系列4024P安防交換機測評報告

 　   H3C MS系列安防交換機是新華三為安防監控領域自主開發的專用以太網交換機，具備強勁的硬件處理能力、豐富的通用業務功能及安防特性，MS系列安防交換機端口形態覆蓋全千兆及萬兆上行，滿足不同碼流監控網絡、物聯網對基礎IP承載網絡的多樣化、專業化的需求。同時H3C MS系列安防交換機采用全新的節能芯片以及創新的架構設計，是構建綠色、環保、節能的監控網絡、物聯網絡的理想承載平臺。

　　今天我們主要介紹四款H3C 產品：MS 4024P、MS4024P-PWR是兩款24端口產品，差異在支持POE供電，MS4300V2-28、MS4520V2-24TP是兩款28端口產品，差異在端口形態、交換容量和包轉發率,更多詳情，讓我們下面一一對比。

　　產品外觀

　　

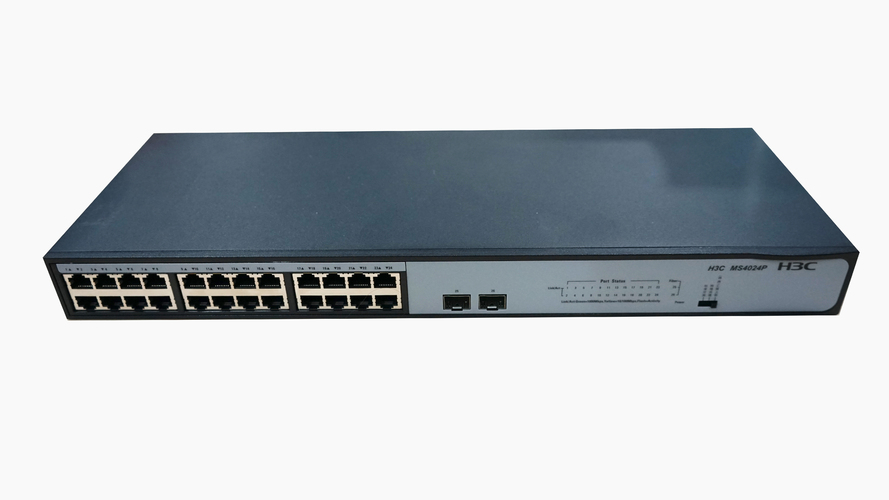

　　H3C MS4024P 交換機產品機身圖

　　H3C MS4024P的外形尺寸是440×238×44 (mm)即1U高度，其中前面板包含24個10/100/1000MBase-T以太網端口以及2個1000Base-X SFP端口(兩個千兆上行光口)，滿足安防監控網絡的高帶寬要求。

　　H3C MS4024P交換機操作簡便，支持WEB設置，滿足網絡策略部署簡單的高性能監控網絡的建設需求，集成專業級防雷電路，可提供防雷等級4級，共模防護9KV的專業防護，并支持撥碼開關，滿足網絡簡單部署及高性能監控需求。

　　H3C MS 4024P支持IEEE 802.3 10Base-T，IEEE 802.3u 100Base-TX，IEEE802.3x和IEEE802.3ab 1000Base-T協議，并采用共享緩存架構，每個端口可利用的緩存空間擴大數倍，可大大增強突發大流量的轉發性能;

　　H3C MS4024P-PWR

　　

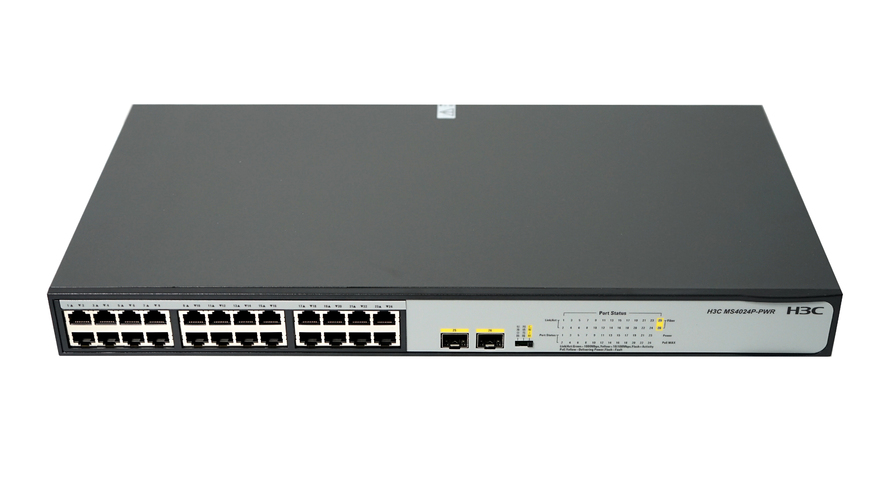

　　H3C MS4024P-PWR交換機產品機身圖

　　H3C MS4024P-PWR與H3C MS 4024P相比，僅增加了PoE供電功能，其他功能均相同，H3C MS4024P-PWR可直接為安防監控設備供電，減少了部署強電的施工，符合當前弱電設計規范。

　　H3C MS4520V2-24TP

　　

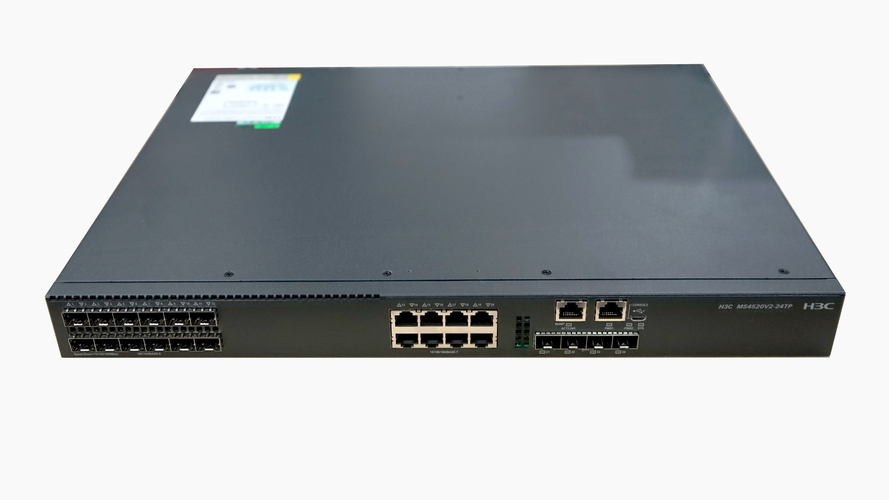

　　H3C MS4520V2-24TP產品機身圖

　　H3C MS4520V2-24TP安防交換機是H3C公司為IP安防領域自主開發的專用以太網匯聚交換機產品，其配備有12個100/1000BASE-X SFP端口，8個10/100/1000BASE-T口以及4個 1/10G BASE-X SFP+端口，整機交換容量598Gbps/5.98Tbps，包轉發率96Mpps。此外為了滿足用戶的擴展需求，MS4520V2-24TP安防交換機還配備有一個Console口以及一個mini USB console口。

　　MS4520V2-24TP系列安防交換機基于業界領先的高性能硬件架構和H3C先進的Commware軟件平臺開發，具備先進的硬件處理能力、豐富的通用業務功能及安防監控特性，端口形態覆蓋獨立的全千兆光口電口，支持高密、高性能萬兆端口上行能力，滿足不同碼流監控網絡、物聯網對基礎IP承載網絡的多樣化、專業化的需求。

　　同時H3C MS4520V2-24TP安防交換機采用全新的節能芯片以及創新的架構設計，是構建綠色、環保、節能的安防監控網絡、物聯網絡的理想承載平臺。

　　MS4300V2-28P

　　



　　H3C MS4300V2-28P產品機身圖

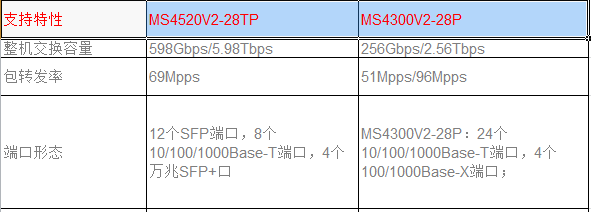

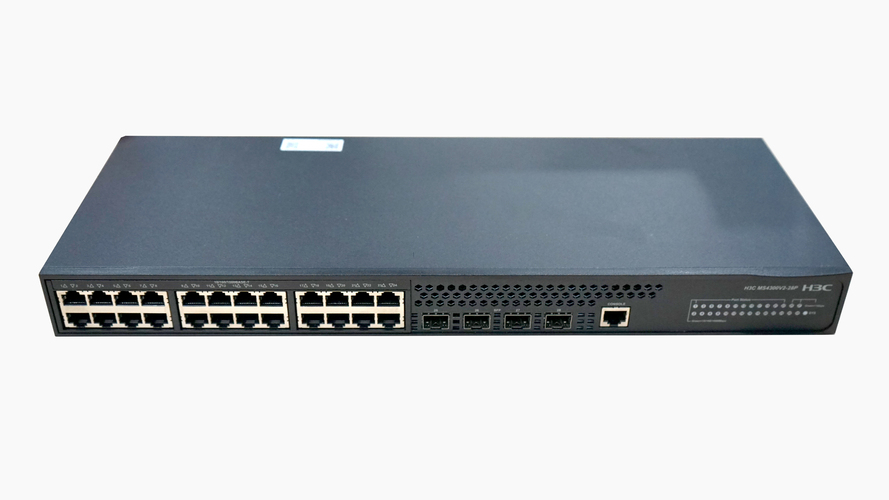

　　MS4300V2-28P采用1U高端設計，其中前面板包含 24個10/100/1000BASE-T端口，4個100/1000Base-X端口，整機交換容量達到了256Gbps/2.56Tbps，包轉發率達到了51Mpps，同樣配備有一個Console口。

　　



　　對比

　　簡便的操作

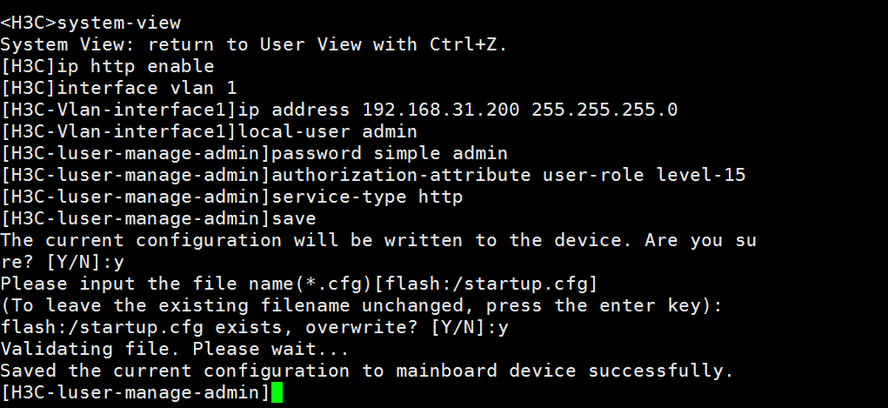

　　MS4300V2-28P 擁有web操作頁面，只需要簡單的幾行命令：

　　

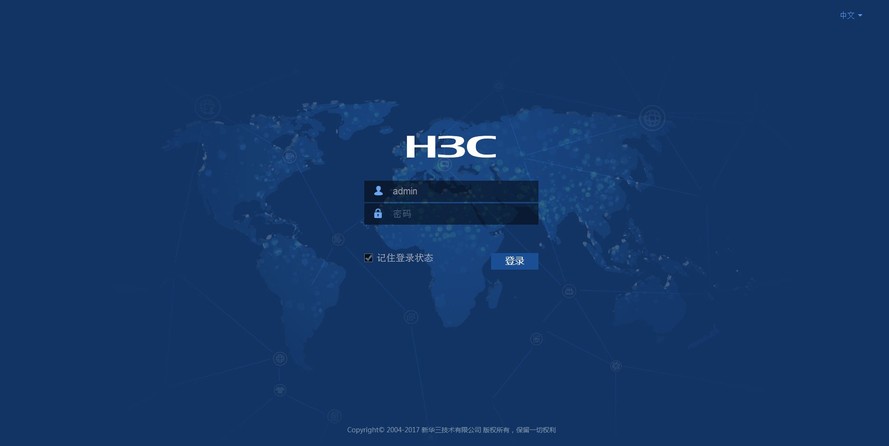

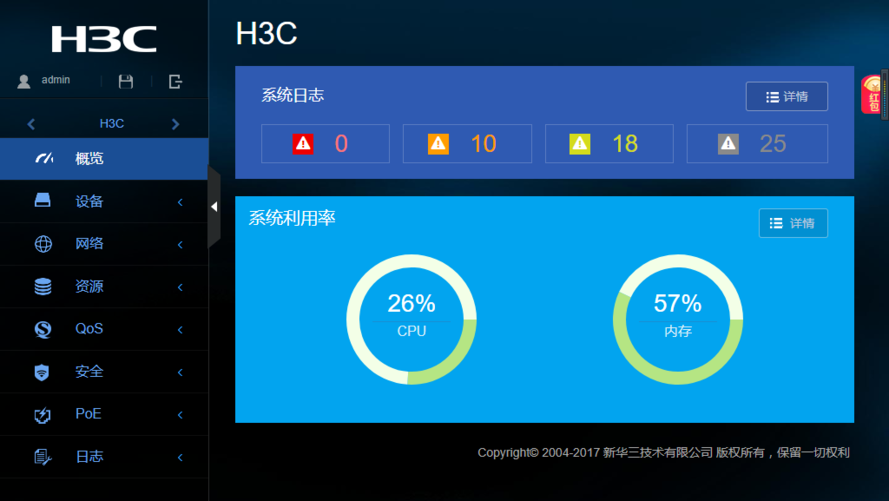

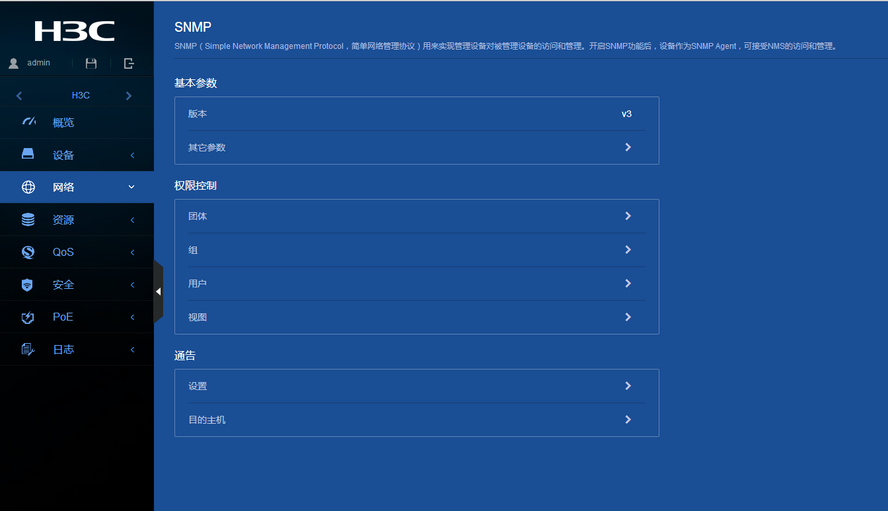

　　我們將網線的一端連接設備的任一交換端口上;另一端連接電腦的網卡接口，打開瀏覽器，WEB管理地址為：http://192.168.31.201。然后就可以看到如下圖所示的界面：

　　



　　



　　豐富的軟件特性

　　H3C MS4300V2系列安防交換機集成交換、基礎路由及安全等豐富的以太網通信協議。

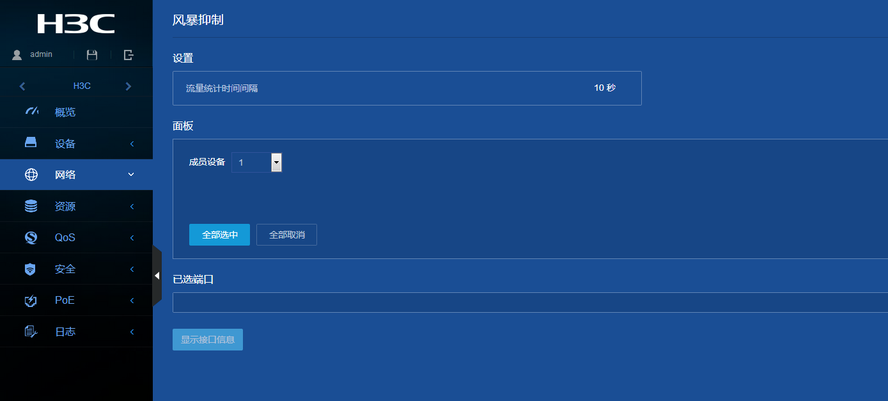

　　支持完善的以太網二層特性集。支持802.1Q VLAN，支持基于協議的VLAN，Voice VLAN，Guest VLAN，支持QINQ、靈活QINQ及組播VLAN。STP/RSTP/MSTP、802.3x流量控制協議，支持QoS擁塞管理通過對數據進行分類和劃分優先級，保證關鍵監控數據的傳輸，支持LLDP鏈路層發現協議、LACP鏈路聚合控制協議、DLDP設備鏈路檢測協議及廣播風暴抑制等二層特性，支持二層組播。

　　支持完善的以太網三層特性集，H3C MS4300V2系列支持IPv4/IPv6靜態路由，支持IPv4和IPv6雙協議棧。支持IGMP Snooping，支持DHCP動態主機配置協議，支持DHCP Client、DHCP Server、DHCP Snooping及Dhcp relay option82，支持DNS域名解析系統。

　　支持RRPP環網技術：RRPP是一個專門應用于以太網環的鏈路層協議。它在以太網環完整時能夠防止數據環路引起廣播風暴，而當以太網環上一條鏈路斷開時能迅速啟用備份鏈路以保證環網的較大連通性。與STP協議相比，RRPP協議有如下優點：拓?fù)涫諗克俣瓤?低于50ms);收斂時間與環網上節點數無關;在相交環拓?fù)渲?，一個環拓?fù)涞淖兓粫鹌渌h(huán)的拓?fù)湔袷帲瑪?shù)據傳輸更為穩定;支持RRPP環網的負載分擔，充分利用了物理鏈路的帶寬。

　　



　　支持完善的以太網安全特性集。通過多層級安全保護機制有效抑制病毒傳播和網絡流量攻擊。支持2-4層的ACL控制，支持CPU及ARP攻擊防護，支持DoS攻擊防護。IEEE 802.1x支持基于端口的動態安全性，提供用戶身份驗證。TACACS+和RADIUS身份驗證能對交換機進行集中控制，并防止未經授權的用戶更改配置。支持端點準入控制(EAD)快速部署。支持IPV6環境下的SAVI源地址有效性驗證。



　　集成專業級防雷電路，H3C MS4300V2-28P共模防雷可達到9KV的專業防護水平;

　　監控業務特性集

　　在數字視頻監控系統中視頻流從攝像頭進入交換機，流量的方向是從下往上的，而且數據報文以長報文和突發方式傳輸，H3C MS4300V2系列安防交換機針對這種差異，針對性的提供了智能緩存分配管理機制，使交換機下行口向上行口支持的突發數增加。減少延遲、丟幀、卡頓的概率，支持監控業務故障定位組件，實時分析網絡中的丟包和聯通性問題。



　　IRF2(第二代智能彈性架構)

　　H3C MS4320V2安防交換機支持IRF2(第二代智能彈性架構)技術，將九臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這九臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

　　簡化管理：IRF架構形成之后，可以連接到任何一臺設備的任何一個端口以登錄統一的邏輯設備。通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上，分別對它們進行配置和管理。

　　簡化業務： IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

　　彈性擴展： 可以按照用戶需求實現彈性擴展，保證用戶投資。新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

　　高可靠： IRF的高可靠性體現在鏈路、設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性。IRF系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份。IRF系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

　　高性能： 對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

　　完備的安全控制策略

　　支持創新的單端口多認證Triple功能，在監控網絡環境中，不同的監控設備支持的接入認證方式有所不同，例如，有的監控設備端只能進行MAC地址認證，有的監控設備可以進行802.1X認證，有的監控設備只希望通過Web訪問進行Portal認證。為了靈活適應監控設備的多認證需求，MS4300V2系列安防交換機支持單端口多認證的統一部署方式，使得用戶可以選擇任何一種適合的認證機制來進行認證，且只需要通過一種方式的認證即可實現接入?？蛻舳颂峁〨uest Vlan功能，使得為被授權的訪問端只能接入訪問特定的資源，并且會采取相應的策略，例如可以獲得802.1x客戶端、升級客戶端或者獲得其他的升級程序等等。支持Secure Shell V2(SSH V2)特性可以提供安全的信息保障和強大的認證功能，以保護以太網交換機不受諸如IP地址欺詐、明文密碼截取等等攻擊。

　　ARP攻擊和ARP病毒作為局域網安全的第一大威脅，H3C MS4300V2系列安防交換機支持豐富的ARP防御功能，例如ARP Detection，實現用戶合法性檢查功能和ARP報文有效性檢查功能，ARP限速，避免大量ARP報文對CPU進行沖擊等等。

　　支持EAD(終端準入控制)功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。



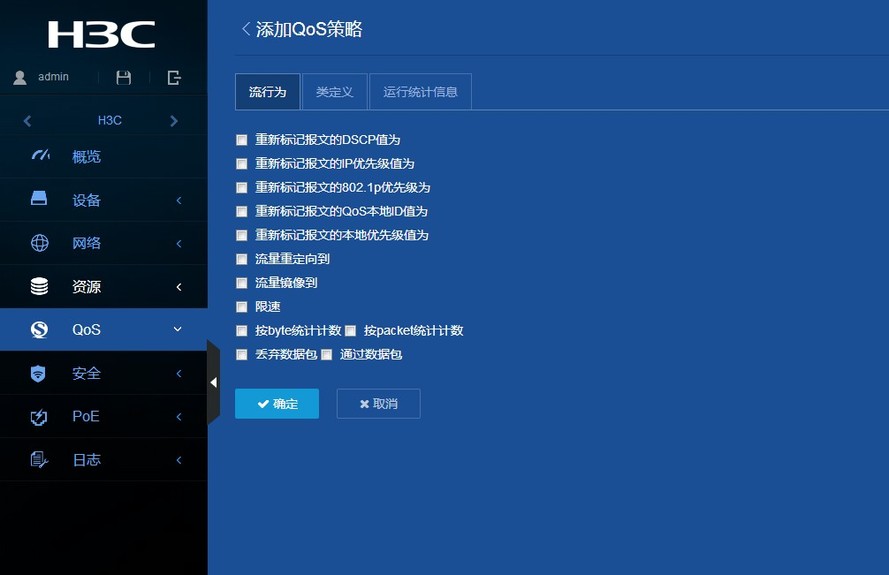

　　豐富的QoS策略

　　支持L2(Layer 2)~L4(Layer 4)包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持SP、WRR、SP+WRR三種模式。同時還支持入/出方向雙向ACL、支持流量監管CAR功能、支持出/入方向的端口/流鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。還支持sFlow功能，對網絡上的數據包進行采樣，在千兆/萬兆高速的網絡上精確地監控網絡流量，用于對網絡流量進行統計分析和控制。



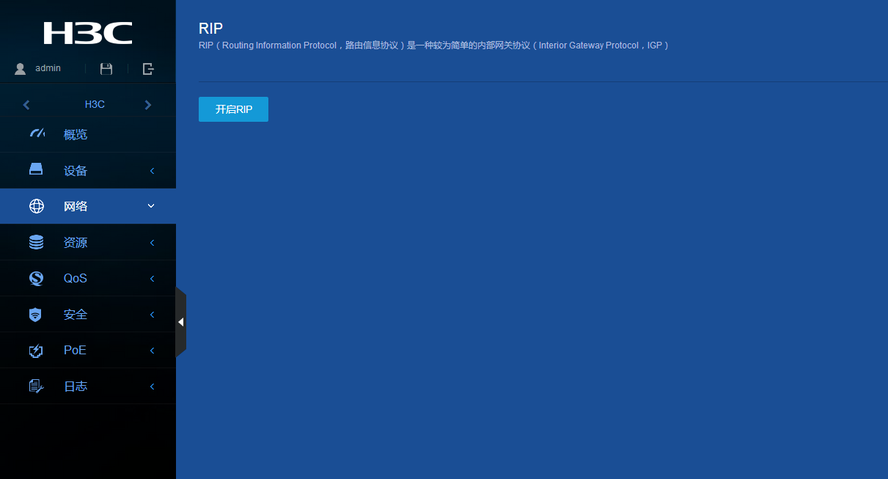

　　三層功能

　　支持三層功能，支持靜態路由、RIP、OSPF等路由協議，支持提供三層路由接口。

　　高可靠性

　　具備設備級和鏈路級的多重可靠性保護。硬件支持過流保護、過壓保護和過熱保護技術，支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，提高了產品的可靠性。



　　除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括LACP/STP/RSTP/MSTP/Smart Link等保護協議。支持IRF2智能彈性架構，支持1：N冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當監控網絡上突發流量較大時也不影響網絡的收斂時間，保證業務的正常開展。

　　日志收集

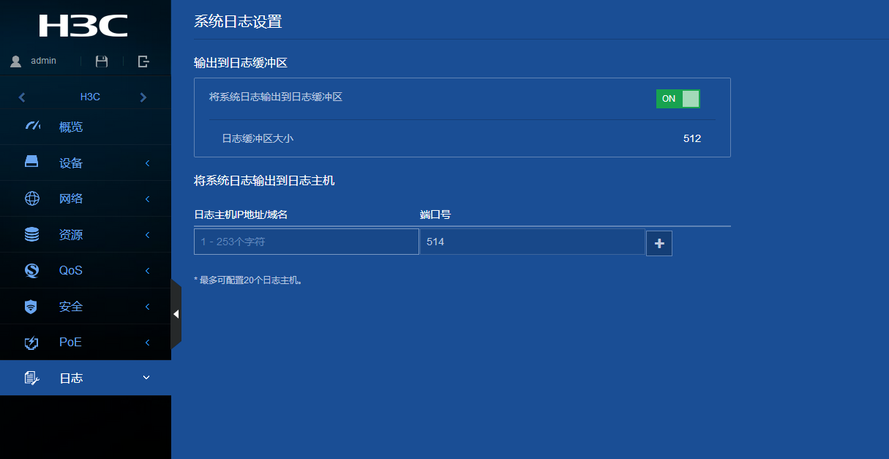

　　H3C MS4300V2系列安防交換機，可以將日志收集到相關服務器進行保存。進行相關的日志分析。



　　綠色節能

　　H3C MS4300V2系列安防交換機采用較新節能芯片以及創新的架構設計方案，實現交換機的較低功耗，并且部分款型做到無風扇靜音設計，給用戶帶來綠色、環保、節能的全新網絡接入產品，降低用戶維護成本。

　　同時H3C MS4300V2系列安防交換機采用多種綠色節能設計，包括auto-power-down(端口自動節能)，如果在一段時間內接口狀態始終為down，則系統自動停止對該接口供電，自動進入節能模式;支持EEE節能功能，端口如果在連續一段時間之內空閑，系統會將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果，滿足材料環保、中國和歐盟的RoHS標準。

　　性能測試

　　對于交換機來說，丟包率，吞吐量是交換機指標中比較重要的參數。下列我們使用性能測試工具iperf 對H3C MS4300V2 進行相關測試。

　　Iperf 是一個網絡性能測試工具。Iperf可以測試較大TCP和UDP帶寬性能，具有多種參數和UDP特性，可以根據需要調整，可以報告帶寬、延遲抖動和數據包丟失。

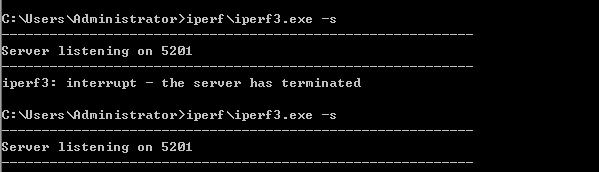

　　在一臺主機上 啟動iperf 模擬為serevr

　　

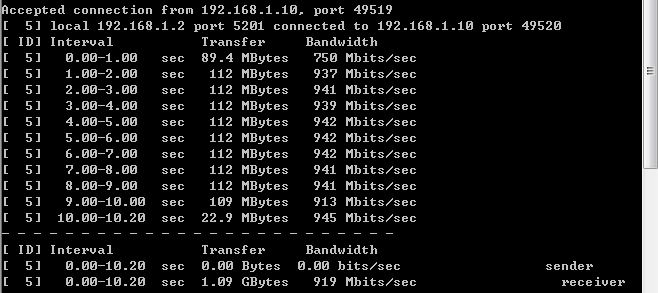

　　10秒鐘吞吐量測試，發送1 G 的數據，端口傳輸速度達到 919M/s。

　　

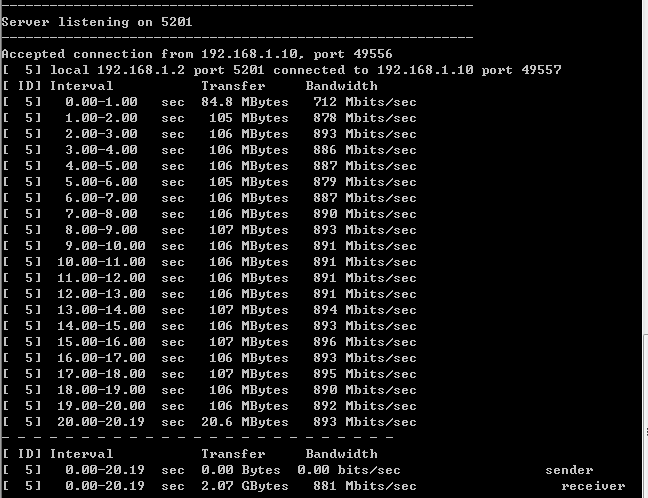

　　持續進行20S 的壓力測試，發送數據達到2G，端口速率達到平均 881M/s。

　　

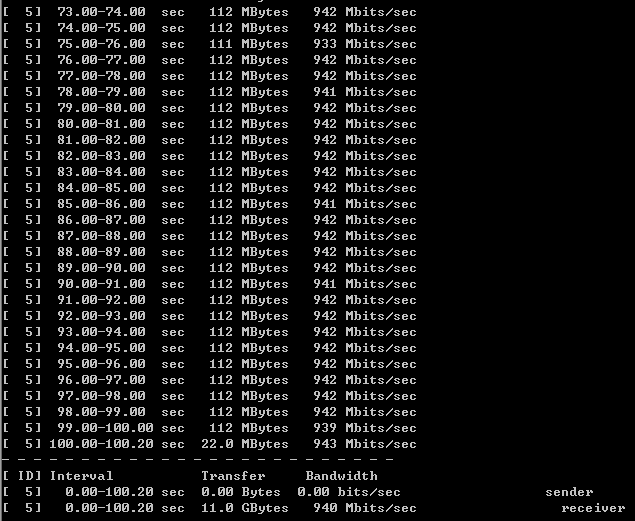

　　持續進行100s壓力測試，傳送數據11G，達到平均速度 940M/S

　　



　　進行2分鐘持續測試10次取平均值，吞吐量達到12.5G，平均速度為897.5M/S。

　　



　　總結

　　隨著各地現代化建設和經濟的快速發展以及國家政策的扶持。構建和諧社會的必要性與日俱增，安防監控系統作為保障居民人生財產安全的有力措施，理所當然地成為其重要組成部分。從大型的智慧城市、平安城市到智能交通、園區監控、景區監控，乃至樓宇監控、電子警察、違章監控等，可以說監控系統已經在我們身邊無處不在。H3C針對安防行業的需求及趨勢，深度分析安防行業的特性和未來的發展，創新性的推出新一代MS安防交換機，在大型安防視頻監控網中，MS4520V2-24TP、MS4300V2-28P、MS4024P可分別作為核心、匯聚和接入網絡設備，助力安防行業打造高效、易用、穩定、可靠的解決方案。
