路由器系列：(從低端到高端)

ER:ER2100  ER3100  ER3200 ER3260   ER5000等

MSR20-1X:MSR20-10   MSR20-11   MSR20-12   MSR20-15

MSR/20/30/50:MSR20系列    MSR30系列   MSR50系列（MSR:多業務開放路由器）

SR66:SR6602    SR6608

MSR系列路由器命名規則:

MSR XX-XX

XX: MSR20、30、50三大系列：

•20只支持SIC插卡；

•30支持SIC和MIM插卡;

•50支持SIC和FIC插卡，FIC插卡支持熱插拔

X: 支持的槽位數量：

20系列指的是支持的SIC槽位數，

30系列指的是支持的MIM槽位數，

50系列指的是支持的FIC槽位數

X: 固定WAN接口類型：

0－－以太網接口

1－－同異步串口

2－－E1接口

5－－ADSL接口

SR8800核心路由創新的體系架構---“一機四平面”

管理平面-----業務平面-----OAM平面-----監控平面

交換機系列：(從低端到高端)

SMB交換機：S1508/16L/E    S2108/26    S1526/S1550/50E   E126-S1   S5016P/24P   S5024E/S5048E

智能二層/三層交換機：S3100SI/EI    S3600SI/EI   S3610   E系列

千兆智能交換機：S5100SI/EI   S5500SI/EI   S5800    S5820

核心路由交換機： S7500E    S9500

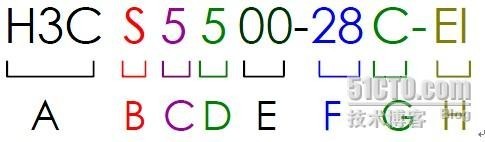

H3C交換機命名命名規則：



A (產品品牌)

B（產品系列）

S– 交換機

SR–業務路由器

C（子產品系列）

9 –核心機箱式交換機

7 –高端機箱式交換機

5 – 全千兆盒式交換機

3 – 千兆上行百兆下行的

D（是否是路由交換機）

>=5 –路由交換機

<5 –二層交換機

E（低端用于區別同一類的多個系列，高端是指業務槽位數）

F（可用端口數）

G（上行接口類型）

C – 擴展插槽上行

P – 千兆SFP光口上行

T – 千兆電口上行

H（業務特性）

EI – 增強型

SI – 標準型

PWR-EI – 支持PoE的增強型

PWR-SI –支持PoE的標準型
