MSR 30系列路由器WEB界面配置圖解

　　H3C MSR 30 系列路由器是華三通信技術有限公司自主開發的、面向企業級網絡的產品。根據網絡規模的不同，MSR 30 系列路由器既可以在中小型企業網中擔當核心路由器，也可以在大的企業中擔當分支網絡的接入路由器，同時適合在電信管理網、計費網等電信級網絡中應用。MSR 30 系列路由器采用模塊化結構，提供了多種可選配的SIC(Smart Interface Card)接口卡和MIM(Multi-funtional InterfaceModule)接口卡。

　　MSR 30-16與MSR20系列路由器相比，支持的模塊種類不僅可以全面兼容MSR20系列，還可以支持MIM高度密接口模塊，提供高密度和高性能的接口。支持的模塊種類達到數百種，同樣也是業界對模塊支持較多的路由器。

　　30-16路由器WEB配置界面H3C MSR

　　企業級和消費級的產品無論在性能上還是用途上，都會有較大的差別，以往的家用級路由器(無線路由器)的WEB配置界面都會有一個出廠時固定的IP地址，但今天這款MSR 30-16卻并不是這樣的，我們需要使用命令行來配置(用console口配置)。

　　注：我們事先已經將Ethernet0/0的地址調試為：172.16.9.161 、子網掩碼為：225.225.0.0

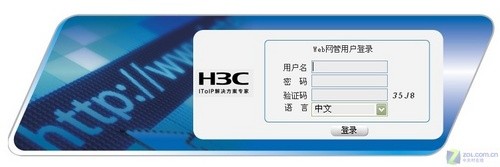

將硬件設施連接好后，在IE地址欄處輸入IP地址：172.16.9.161進入WEB界面窗口，敲擊默認用戶名和密碼回車就會進入調制界面。

　　



　　路由器配置界面截圖

　　

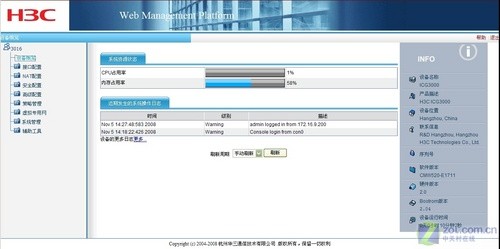

　　基本配置信息

　　

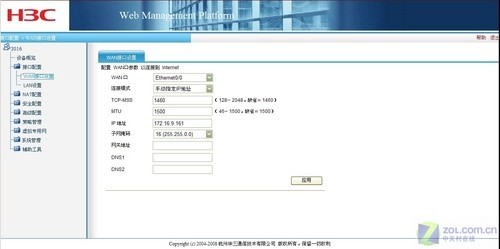

　　接口配置信息(WAN口)

　　在上圖中可以看到之前對WAN口進行的設置信息，例如：IP地址、子網掩碼等。

　　在接口設置里還有VLAN口的設置選項，方便控制和管理。

　　

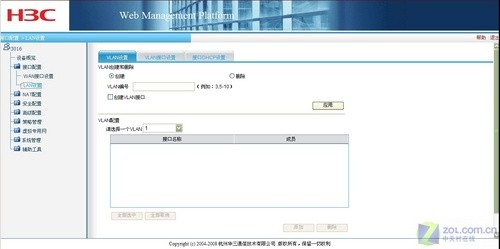

　　VLAN口配置信息截圖

　　

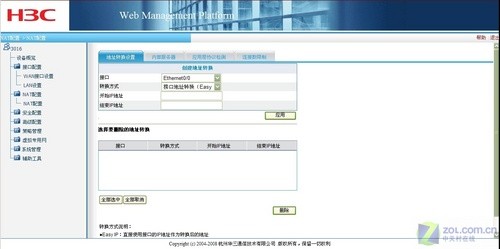

　　NAT配置信息截圖

　　

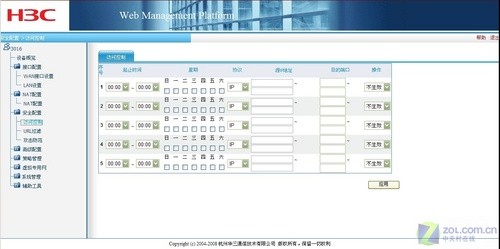

　　安全配置中的訪問控制配置界面

　　

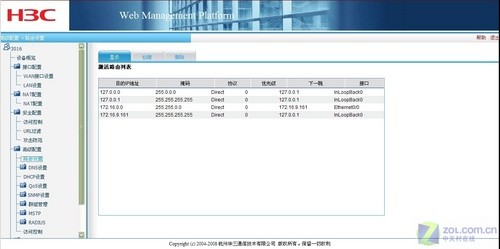

　　路由設置界面

　　在路由設置界面中，可以看到激活的路由列表。

　　



　　域名解析設置和ACL IPv4配置界面信息

　　

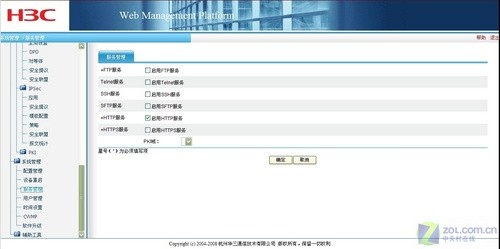

　　服務管理配置界面截圖

　　H3C MSR 30-16路由器的WEB配置界面就是上面這些，界面風格簡潔、飽滿，功能按鍵設置合理。

　　OCE模塊的WEB配置界面

　　下面來介紹OCE模塊的WEB配置界面，首先了解什么是OCE：OCE開放通信引擎具有模塊和服務器2種硬件形態，分別為MIM-OCE、FIC-OCE 模塊，以及OCE 8200 服務器，基于Linux 操作系統平臺，可以為用戶提供IPPBX、Conference 和即時通信業務。

　　和MSR 30-16路由器一樣，輸入特定IP：172.16.9.160回車，進入WEB配置界面登陸口，敲擊默認用戶名和密碼進入。

　　

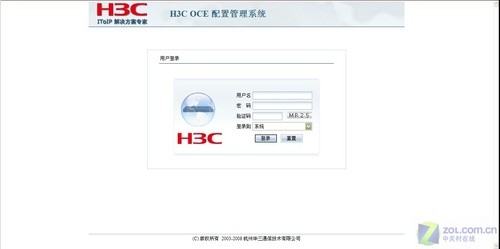

　　登陸界面

　　正確登陸之后，會出現新的頁面，分別顯示的是：IP-PBX、會議和即時通訊，我們可以選擇要配置的選項點擊。

　　

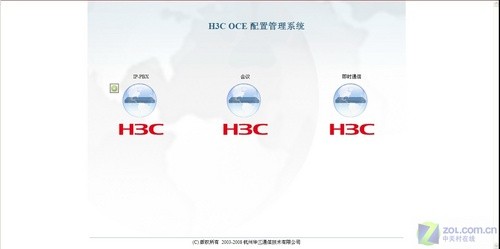

　　IP-PBX、會議和即時通訊頁面

　　

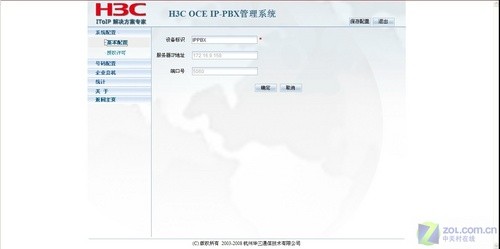

　　IP-PBX-基本配置信息

　　



　　IP-PBX-用戶號碼和中繼號碼信息

　　

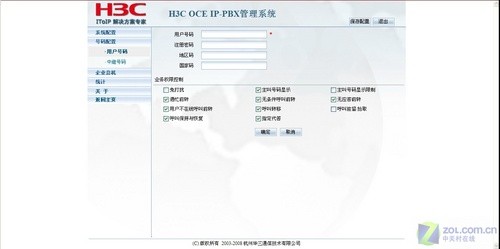

　　IP-PBX-用戶業務控制權限設置

　　

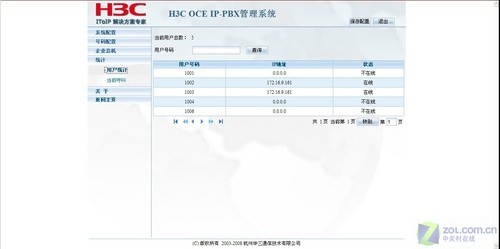

　　IP-PBX-用戶統計信息

　　上面的截圖是IP-PBX下的WEB界面配置介紹，網絡管理員可以很輕松地完成管理工作。

　　下面一起看一下即時通信里都有些什么。這是分為兩部分登陸的，一個是企信通管理員身份，另一個是企業(zol)管理員身份，首先來看企信通管理員身份來登陸，用戶名和密碼還是一樣的(默認：admin、888888)。

　　



　　即時通信-登陸界面截圖

　　

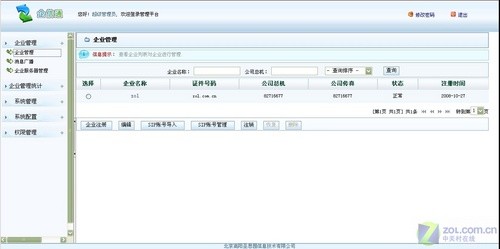

　　即時通信-企業管理配置界面

　　

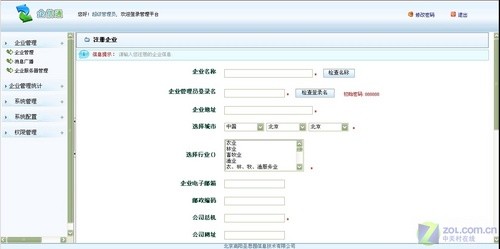

　　即時通信-注冊企業配置界面

　　



　　即時通信-帳號配置界面截圖

　　

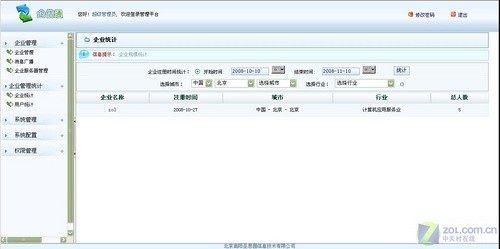

　　即時通信-企業統計配置界面

　　

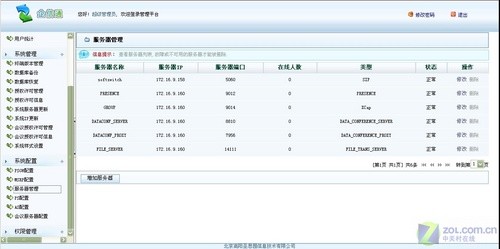

　　即時通信-服務器管理配置界面

　　下面是一些其它的配置界面截圖

　　



　　即時通訊-修改PS服務器設置界面

　　

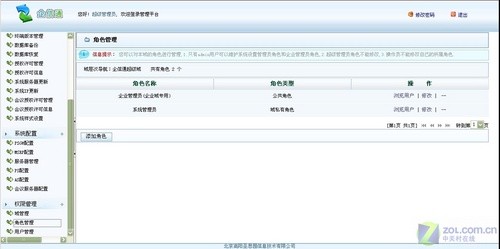

　　即時通訊-會議服務器和角色管理

　　下面是企業(zol)管理員身份登陸，由于是屬于創建的用戶，所以用戶名和密碼是管理員決定的。登陸步驟和之前的相同。

　　

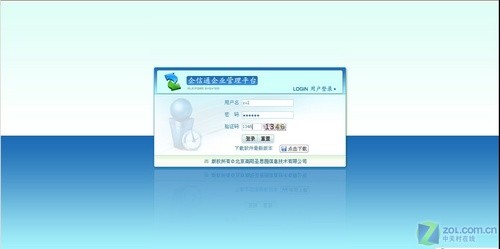

　　即時通訊-zol-登陸界面

　　



　　即時通訊-zol-企業自助管理

　　

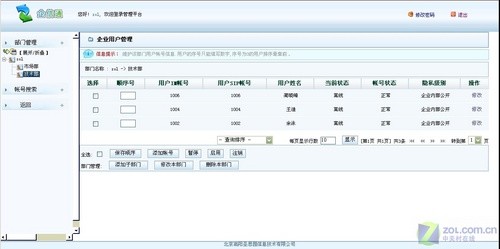

　　即時通訊-zol-企業用戶管理

　　

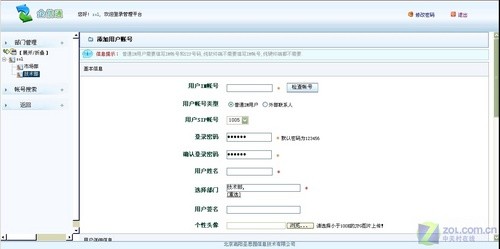

　　即時通訊-zol-添加用戶帳號

　　在使用zol為用戶名的配置界面里，可以對企業做管理，這其中包括：企業自助管理、企業用戶統計、企業用戶管理和權限管理。界面功能分區清晰，整體風格簡約。

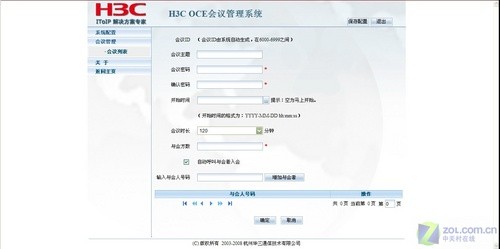

　　較后還有會議配置界面，在這個會議系統里可以實現許多與會議相關的功能，這部分內容我們會在接下來的評測文章中詳細介紹，這里先大概看一下WEB配置界面吧。

　　



　　
