一、 項目背景

　　山東勞動職業技術學院是一所具有鮮明辦學特色的全日制普通高等院校，是全國職業教育先進單位、國家級職業培訓師資培訓基地、國家機電類高等職業教育實訓基地、全國技工學校師資培訓基地、山東省技師培訓基地、山東省骨干示范性職業技術學院，并被山東省高校工委、省教育廳授予“文明校園”稱號。為了滿足信息專業的教學及實踐要求，滿足不同層次的人才培養需要，同時成為專業教師從事網絡技術研究和應用系統開發平臺，山東勞動職業技術學院經過充分的考察和對比，選擇H3C公司的IToIP多業務多元化網絡實驗室解決方案來構建本校的IP網絡實驗室。

　　山東勞動職業技術學院的多業務網絡實驗室在技術選型時，在經濟、合理、易用、全面的基礎上，盡量考慮了整個網絡實驗室的開放性、先進性、主流性。整個網絡實驗室無論在VPN、WLAN無線，還是在IPv6方面，都是選用主流的解決方案，較大限度地發揮整個網絡實驗室的價值。

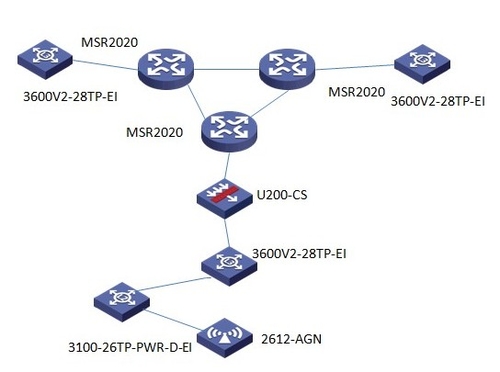

　　二、 方案拓?fù)浣Y(jié)構

　　三、 拓?fù)涿枋?/p>

　　拓?fù)浣Y(jié)構我們采用典型的環形拓?fù)?，結構清晰，擴展靈活，容易管理。

　　出口路由我們采用H3C MSR2020多業務開放接入型路由器，用專線連接互聯網、UTM和內網交換機，同時作為VPN網關，為用戶提供L2TP VPN功能。

　　出口網關采用H3C U200-CS，配上相應的IPS協議庫，可對內網做相應安全配置。

　　內網使用S3600V2交換機作為核心交換機，支持IPv4/IPv6雙棧及硬件轉發、豐富的IPv4/IPv6路由協議和隧道技術。

　　無線AP采用POE供電，所以選擇了一款性價比較高的3100-PWR交換機。

　　四、 方案優勢

　　1. H3C U200-CS支持圖形化界面的Web管理，方便用戶的維護與配置。

　　2. H3C SecPath U200-CS是H3C公司設計的新一代UTM(United Threat Management，統一威脅管理)設備，采用高性能的多核、多線程安全平臺，保障全部安全功能開啟時不降低性能，產品具有極高的性價比。在提供傳統防火墻、VPN功能基礎上，同時提供病毒防護、漏洞攻擊防護、P2P/IM應用層流量控制和用戶行為審計等安全功能。

　　3. H3C公司的SecPath U200-CS不僅能夠全面有效的保證用戶網絡的安全，還支持SNMP和TR-069網管方式，較大化減少設備運營成本和維護復雜性。
