光模塊用于光信號的傳輸，傳輸媒質為光纖。光模塊傳輸信號損耗低，傳輸距離遠，在長距離傳輸方面具有很強的優勢。H3C設備支持多款不同規格的光模塊，用戶可以根據自己的需要選擇適配的光模塊，通過光纖進行數據傳輸。
本文將光纜和電纜統一以線纜進行說明。H3C的光纜是指AOC（Active Optic Cable），表示有源光纖，是集成在光模塊上的光纖。H3C的電纜是指無源電纜，是集成在光模塊上的同軸電纜。
H3C設備支持的光模塊，常見的有：QSFP28、CFP、CFP2、CXP、QSFP+、SFP28、SFP+、XFP和SFP等。H3C設備支持的光纜根據封裝類型可以分為QSFP28光纜、CXP光纜、QSFP+光纜、SFP28光纜和SFP+光纜等。H3C設備支持的電纜根據封裝類型可以分為QSFP28電纜、QSFP28 to SFP28電纜、QSFP+電纜、QSFP+ to SFP+電纜、SFP28電纜、SFP+電纜、CX4電纜和千兆SFP電纜等。
· H3C不同產品可支持的光模塊及線纜類型不同，具體請參見各產品安裝手冊。
· 光模塊及線纜的種類隨著時間變化有更新的可能性，所以，若您需要較新的模塊種類信息，請咨詢H3C公司市場人員或技術支援人員。
為了避免安裝過程中產生的靜電對光模塊、線纜或設備中的電子器件造成損壞，除了對安裝場所要采取防靜電措施（如室內防塵、保持適當?shù)臏貪穸龋┩?，還要注意在安裝與拆卸光模塊或線纜時必須佩戴防靜電腕帶。
請將防靜電腕帶套在手腕上，拉緊鎖扣，確認防靜電腕帶與皮膚有良好接觸。
· 如圖2-1所示，如果設備上帶有防靜電腕帶插孔，請將防靜電腕帶接地線纜的接地端子插入設備上的防靜電腕帶插孔。
· 如圖2-2所示，如果設備上沒有防靜電腕帶插孔，請將防靜電腕帶接地線纜的接地端子夾在機架邊框上，或采取其他措施使防靜電腕帶接地線纜良好接地。

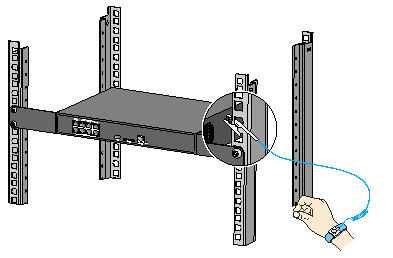

圖2-1 佩戴防靜電腕帶示意圖一
如果用戶還備有防靜電手套，建議在安裝光模塊或線纜前先佩戴防靜電手套，再套上防靜電腕帶，并確認防靜電腕帶與手套表面有良好接觸。
· 在安裝與拆卸過程中，請小心緩慢進行，不要用手直接觸摸模塊的金手指部分。
· 在光模塊正常工作時，請不要直視光模塊的光纖插孔，避免激光對眼睛造成傷害。
· 插入光模塊時，請先檢查光模塊是否正確插入端口，確保模塊無錯位、偏移等誤操作后，再將其推入到位。
光模塊按照安裝方式分為三種：
· 金屬拉手光模塊，其安裝與拆卸的方法請參見3.1 金屬拉手光模塊的安裝與拆卸；
· 拉環光模塊，其安裝與拆卸的方法請參見3.2 拉環光模塊的安裝與拆卸；
· 松不脫螺釘光模塊，其安裝與拆卸的方法請參見3.3 松不脫螺釘光模塊的安裝與拆卸。
下面將對三種光模塊的安裝與拆卸的方法進行詳細介紹。
CFP2、QSFP+、SFP28、SFP+、XFP和SFP等光模塊支持此種安裝與拆卸方法，本文以采用金屬拉手的QSFP+光模塊為例進行介紹。
(1) 選擇安裝光模塊的光口，拔出光口上的防塵蓋。
(2) 將光模塊的金屬拉手向上垂直翻起，卡住頂部卡扣，如圖3-1中①所示。
(3) 用手捏住光模塊兩側，保證光模塊安裝方向正確（光模塊和光口具有防反插設計，如圖3-3所示，如遇到阻礙而無法完全插入，請將光模塊翻轉），沿水平方向?qū)⒐饽K輕推入光口，直至光模塊與光口緊密接觸（可以感到光模塊的彈片卡住光口），如圖3-1中②所示。

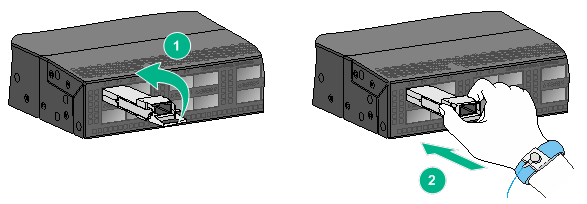

圖3-1 安裝金屬拉手光模塊示意圖（以QSFP+光模塊為例）
(4) 用手捏住光纖連接器左右兩側，沿水平方向插入光纖插口。光模塊的光纖插口與光纖連接器具有防反插設計，如遇到阻礙而無法完全插入，請將光纖連接器翻轉。如果暫不安裝，請將光模塊的保護膠塞插入光模塊上的光纖插口。
· 如果光模塊安裝比較密集、空間有限，安裝時也可以用手指輕推光模塊前部，使其插入光口。
· 光模塊上設計有卡鉤，與光口上的卡槽互相配合形成卡接結構。當光模塊向外滑出時，卡鉤被卡槽阻擋，從而防止光模塊意外脫出。
(1) 拔出光模塊上連接的光纖。光模塊的光纖插口與光纖連接器互相配合形成卡接結構，從而防止光纖意外脫出。拔出光纖時請先解除卡接結構，避免粗暴操作損害光模塊的光纖插口、光纖連接器和光纖。
(2) 將光模塊的拉手向下扳至水平位置，如圖3-2中①所示。
(3) 拉動拉手，將光模塊沿水平方向拉出（如果拉出力與水平直線方向存在角度，如圖3-4所示，會導致光模塊很難拔出，甚至損壞光模塊或光口），拉出時請均勻用力，避免損壞拉手，如圖3-2中②所示。如果在沒有扳下金屬拉手的情況下強行拔出光模塊，將可能損壞彈片或光口內的卡扣。

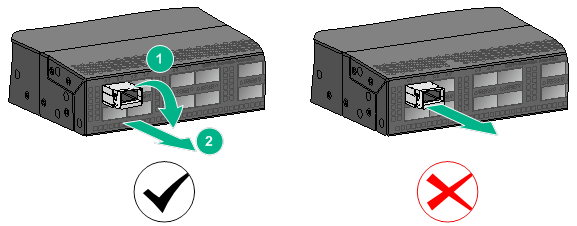

圖3-2 拆卸金屬拉手光模塊的正確與錯誤示意圖（以QSFP+光模塊為例）
(4) 將光口防塵蓋安裝到光口上。
QSFP28、CXP和QSFP+等光模塊支持此種安裝與拆卸方法。
光模塊的拉環材質分為橡膠和塑料，兩種光模塊的安裝與拆卸方法類似，本文以采用橡膠拉環的光模塊為例進行介紹。
(1) 選擇安裝光模塊的光口，拔出光口上的防塵蓋。
(2) 保證光模塊安裝方向正確（光模塊和光口具有防反插設計，如遇到阻礙而無法完全插入，請將光模塊翻轉），沿水平方向?qū)⒐饽K輕推入光口，直至光模塊與光口緊密接觸（可以感到光模塊的彈片卡住光口），如圖3-3所示。

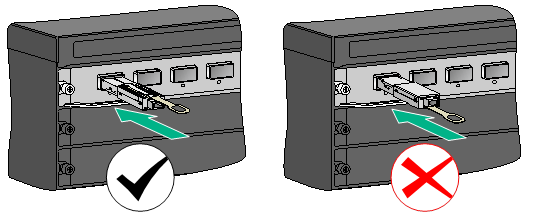

圖3-3 安裝光模塊方向的正確與錯誤示意圖（以CXP光模塊為例）
(3) 用手捏住光纖連接器左右兩側，沿水平方向插入光纖插口。光模塊的光纖插口與光纖連接器具有防反插設計，如遇到阻礙而無法完全插入，請將光纖連接器翻轉。如果暫不安裝，請將光模塊的保護膠塞插入光模塊上的光纖插口。
· 如果光模塊安裝比較密集、空間有限，安裝時也可以用手指輕推光模塊前部，使其插入光口。
· 光模塊上設計有卡鉤，與光口上的卡槽互相配合形成卡接結構。當光模塊向外滑出時，卡鉤被卡槽阻擋，從而防止光模塊意外脫出。
(1) 拔出光模塊上連接的光纖。光模塊的光纖插口與光纖連接器互相配合形成卡接結構，從而防止光纖意外脫出。拔出光纖時請先解除卡接結構，避免粗暴操作損害光模塊的光纖插口、光纖連接器和光纖。
(2) 將食指伸入拉環，沿水平方向?qū)⒐饽K拉出（如果拉出力與水平直線方向存在角度，會導致光模塊很難拔出，甚至損壞光模塊或光口），拔出時請均勻用力，避免損壞拉環，如圖3-4所示。

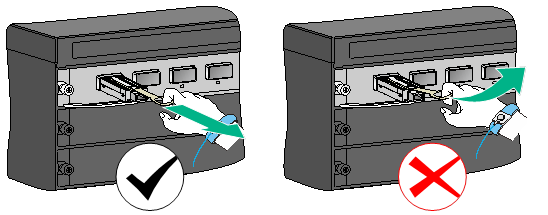

圖3-4 拆卸光模塊拉力方向的正確與錯誤示意圖（以CXP光模塊為例）
(3) 將光口防塵蓋安裝到光口上。
僅CFP光模塊支持此種安裝與拆卸的方法。
(1) 選擇安裝光模塊的光口，拔出光口上的防塵蓋。
(2) 保證光模塊安裝方向正確（光模塊和光口具有防反插設計，如圖3-3所示，如遇到阻礙而無法插入，請將光模塊翻轉）將光模塊沿水平方向輕推入光口，確保光模塊與光口緊密接觸，如圖3-5中①所示。
(3) 按順時針方向擰緊光模塊上的松不脫螺釘，固定光模塊，如圖3-5中②所示。
圖3-5 安裝CFP光模塊示意圖
(4) 用手捏住光纖連接器左右兩側，沿水平方向插入光纖插口。光模塊的光纖插口與光纖連接器具有防反插設計，如遇到阻礙而無法完全插入，請將光纖連接器翻轉。如果暫不安裝，請將光模塊的保護膠塞插入光模塊上的光纖插口。
(1) 拔出光模塊上連接的光纖。光模塊的光纖插口與光纖連接器互相配合形成卡接結構，從而防止光纖意外脫出。拔出光纖時請先解除卡接結構，避免粗暴操作損害光模塊的光纖插口、光纖連接器和光纖。
(2) 按逆時針方向松開光模塊上的松不脫螺釘，如圖3-6中①所示。
(3) 沿水平方向?qū)⒐饽K拉出光口（如果拉出力與水平直線方向存在角度，如圖3-4所示，會導致光模塊很難拔出，甚至損壞光模塊或光口），如圖3-6中②所示。
圖3-6 拆卸CFP光模塊示意圖
(4) 將光口防塵蓋安裝到光口上。
· 安裝線纜時，請保證線纜兩端的模塊與光口的適配性。
· 在安裝與拆卸過程中，請小心緩慢進行，不要用手直接觸摸模塊的金手指部分。
· 為了避免線纜損壞、保證線纜中信號完整性，在安裝和拆卸的過程中，應直接對線纜兩端的模塊進行操作，切勿過度拉扯或纏繞線纜。
· 插入線纜時，請先檢查線纜的模塊是否正確插入端口，確保模塊無錯位、偏移等誤操作后，再將其推入到位。
各類線纜的安裝與拆卸方式相同，本文以QSFP+線纜的安裝與拆卸為例。
40G QSFP+ to 4 x 10G SFP+線纜，一端連接了1個40G QSFP+模塊；另一端分成4根10G SFP+線纜，每根10G SFP+線纜連接1個10G SFP+模塊。100G QSFP28 to 4 x 25G SFP28線纜，一端連接了1個100G QSFP28模塊；另一端分成4根25G SFP28線纜，每根25G SFP28線纜連接1個25G SFP28模塊。一分四線纜安裝和拆卸方法和其他線纜無差別。
(1) 選擇安裝線纜的光口，拔出光口上的防塵蓋。
(2) 保證線纜末端的模塊安裝方向正確（模塊和光口具有防反插設計，如遇到阻礙而無法插入，請將模塊翻轉），沿水平方向?qū)⒛K輕推入光口，直至模塊與光口緊密接觸（可以感到模塊卡住光口），如圖4-1所示。
圖4-1 安裝線纜示意圖（以QSFP+線纜為例）
(1) 將食指伸入拉環，手握線纜，沿水平方向?qū)⒕€纜拉出（如果拉出力與水平直線方向存在角度，會導致線纜很難拔出，甚至損壞線纜或光口），拔出時請均勻用力，避免損壞拉環，如圖4-2所示。

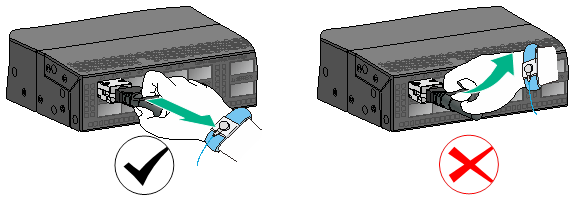

圖4-2 拆卸線纜拉力方向的正確與錯誤示意圖（以QSFP+線纜為例）
(2) 將光口防塵蓋安裝到光口上。
安裝完成后，在設備上執行display transceiver interface命令，如顯示信息中包含光模塊或線纜的傳輸類型、接口類型、中心波長、傳輸距離等相關信息，則表示光模塊或線纜安裝正確。以將QSFP28線纜安裝至HundredGigE1/0/10端口為例，如安裝成功，則顯示信息為：
HundredGigE1/0/10 transceiver information:
Transceiver Type : STACK_QSFP28
Connector Type : COPPER
Wavelength(nm) : N/A
Transfer Distance(m) : 5
Digital Diagnostic Monitoring : NO
Vendor Name : H3C
實際顯示信息與選用的光模塊或線纜、設備及軟件版本有關，請以實際情況為準。
如果出現錯誤提示，表示安裝有誤或光模塊或線纜出現問題，請按本手冊中介紹的方法拔出光模塊或線纜并重新安裝，如錯誤提示仍然存在，請聯系H3C技術支持或代理商。常見的錯誤提示信息如下所示：
# 指定端口不是光口：
Error: The port has no transceiver information.
# 光口空配，沒有插入光模塊或線纜：
Error: The transceiver is absent.
# 無法讀取光模塊或線纜信息：
Error: Reading information from the transceiver failed.
