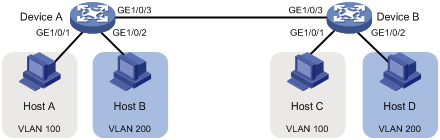

Host A和Host C屬于部門A，但是通過不同的設備接入公司網絡;Host B和Host D屬于部門B，也通過不同的設備接入公司網絡。

　　為了通信的安全性，也為了避免廣播報文泛濫，公司網絡中使用VLAN技術來隔離部門間的二層流量。其中部門A使用VLAN 100，部門B使用VLAN 200。

　　現要求不管是否使用相同的設備接入公司網絡，同一VLAN內的主機能夠互通。即Host A和Host C能夠互通，Host B和Host D能夠互通。

　　配置步驟3 配置步驟

　　3.1 交換機A的配置

　　3.1.1 創建VLAN100和VLAN200

　　(1)使用設備的管理地址登錄設備。

　　(2)在導航欄中選擇“網絡> VLAN”。

　　(3)單擊“創建”頁簽，進入如下圖所示的頁面。

　　(4)VLAN IDs 輸入”100,200“

　　(5)單擊<創建>按鈕完成操作

　　3.1.2 把1/0/1加入VLAN100,1/0/2加入VLAN200

　　(1)單擊“修改端口”頁簽，進入如下圖所示的頁面。

　　(2)選中1/0/1端口

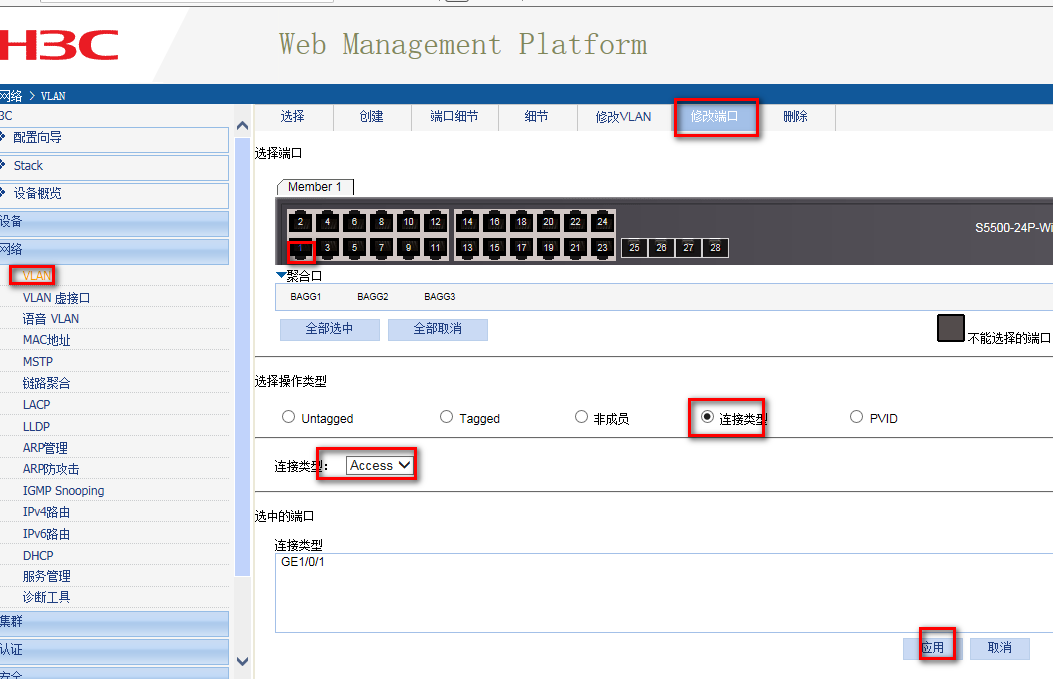

　　(3)單擊操作類型>連接類型 連接類型選擇access

　　(4)單擊操作類型> PVID PVID輸入”100”

　　(5)單擊<應用>按鈕完成操作

　　(6)1/0/2端口加入VLAN200步驟同上面1-5步

　　3.1.3 配置G1/0/3口為trunk端口,并允許VLAN100和VLAN200的報文通過

　　(1)在導航欄中選擇“網絡> VLAN”。

　　(2)單擊“修改端口”頁簽，進入如下圖所示的頁面。

　　(3)選中G1/0/3接口

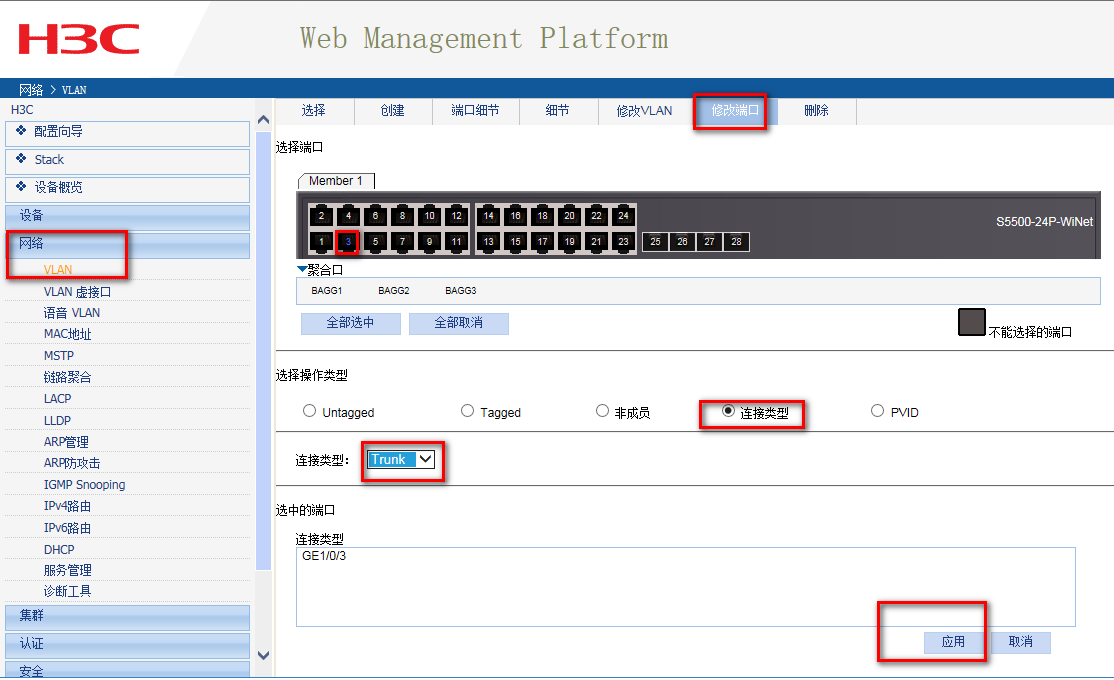

　　(4)單擊操作類型>連接類型 連接類型選擇trunk

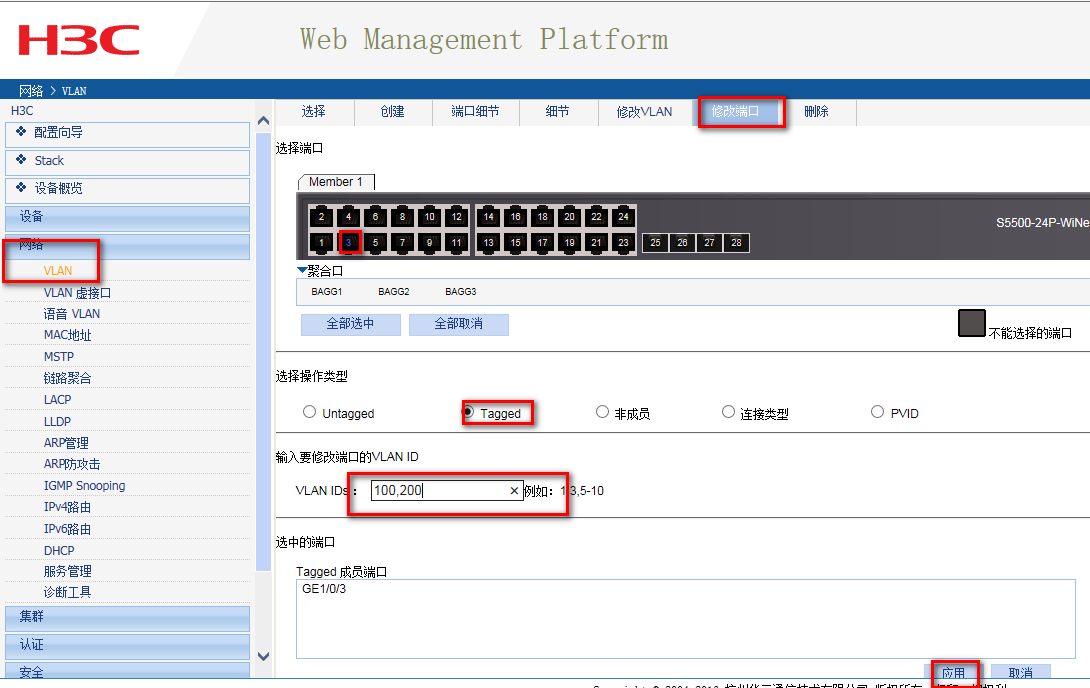

　　(5)單擊操作類型> Tagged VLAN IDS輸入”100,200”

　　(6)單擊<應用>按鈕完成操作

　　3.2 交換機B的配置

　　Switch B上的配置與Switch A完全相同，此處不再贅述。

　　3.3 保存配置信息

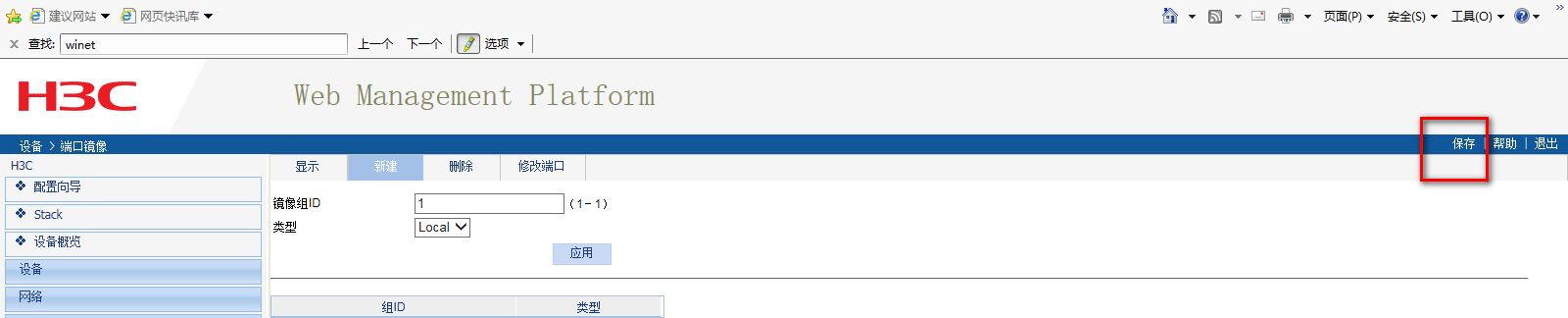

　　每次修改配置后都需要在頁面的右上角點擊保存按鈕，保存設備配置信息。否是設備重啟后之前的配置信息會丟失.
