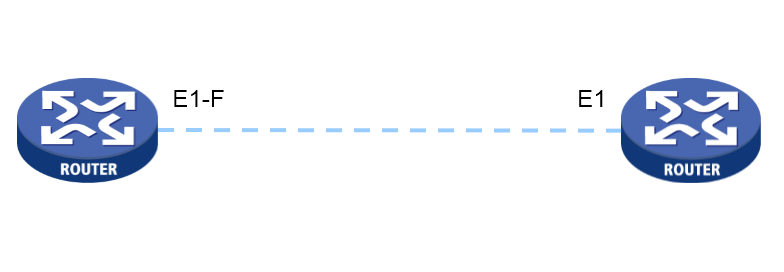

組網及說明

　　E1-F對接E1

　　問題描述對接接口物理狀態UP，協議狀態DOWN;

　　過程分析1、物理狀態UP，協議狀態DOWN，初步判斷線纜沒有問題;

　　2、查看MSR(E1-F)接口配置：

　　#

　　interface Serial1/0

　　clock master

　　ip address x.x.x.x 255.255.255.0

　　#

　　查看對端路由器配置

　　#

　　controller E1 2/0/0

　　using e1

　　interface Serial2/0/0:0

　　ip address x.x.x.x 255.255.255.0

　　從配置發現E1-F未配置工作模式，缺省是工作在成幀方式，分時隙的方式;

　　而CE1接口工作在E1模式，是非通道化的，不分時隙的;

　　所以協議無法UP

　　解決方法將E1-F接口改為非成幀模式

　　總結：

　　1、CE1/PRI接口可以工作在三種模式：E1、PRI、CE1;

　　2、E1-F接口是指部分(Fractional)化E1接口，它是CE1/PRI接口的簡化版本，可以工作在兩種模式：成幀模式、非成幀模式;

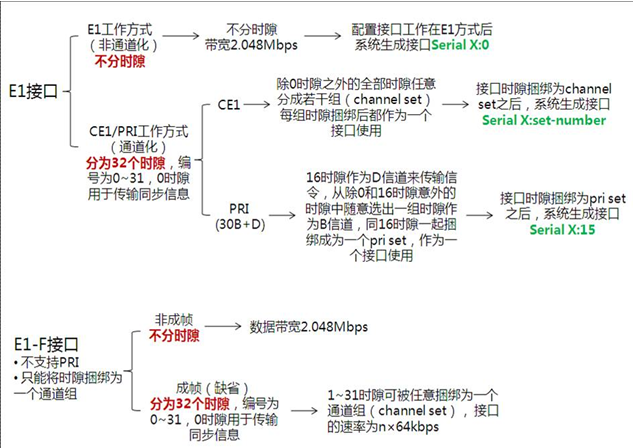

　　3、具體屬性關系如下圖

　　4、在遇到E1等接口對接問題時，首先要確認兩端對接的工作模式是否一致，能否對接;

　　5、其次由于不同廠商的缺省參數不一致，確保幀格式、CRC校驗方式、編碼格式、線路空閑碼、幀間填充符等保持一致;

　　例如：CISCO E1接口默認幀格式為CRC4，我司E1接口默認幀格式為NO-CRC4，兩者互聯時請使之保持一致;這些缺省參數在廠商官網文檔中心配置指導里都是有明確說明的;

　　6、較后注意根據傳輸網絡是否提供時鐘，E1有兩類時鐘方案

　　當傳輸網絡提供時鐘時，即傳輸為主時鐘，E1對接雙方都為從時鐘;

　　當傳輸網絡不提供時鐘時，即傳輸只進行透傳，此時E1對接雙方應一端配置主時鐘，另一端配置從時鐘;
