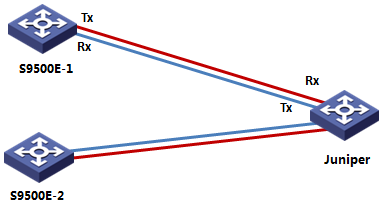

某單位局點與運營商通過40KM長距模塊進行對接，如圖一所示。圖中標注的紅色和藍色線分別為光纖的收發。

　　圖一

　　二、 問題描述：

　　如圖一所示，S9500E-1交換機與運營商側JuniperT1600對接，兩側都采用的40KM 1550nm單模模塊進行對接，S9500E-1側可以正常UP，但是Juniper側一直無法UP。將S9500E-1側的40KM光模塊更換為10KM 1310nm的光模塊，Juniper側繼續使用相同的模塊進行對接，兩側均可以正常UP，也可以正常工作。由于另外一臺設備S9500E-2與Juniper對接使用40KM 1550nm模塊對接工作正常。因此客戶一直懷疑S9500E-1這臺設備有故障，要求我們進行全面排查。

　　三、 過程分析：

　　這個問題現象比較奇怪同樣的鏈路同樣的設備40KM 1550nm的模塊工作異常，更換為10KM 1310nm的模塊時工作正?！，F(xiàn)場排查又不能完全中斷業務，由于兩臺S9500E是相互備份的，排查問題時，僅能中斷單邊鏈路。針對這個問題，仔細分析懷疑點為三個：模塊本身、設備(單板)、鏈路，現場排查的思路就是要逐一排查和證明。

　　排查問題前準備了，40KM光模塊4個，兩個XFP、兩個SFP+;萬兆盒式交換機一臺;光功率儀兩臺;S9500E萬兆單板一塊(備件)。人員分工，由于涉及兩個局點，因此一個人在S9500E側，攜帶XFP光模塊1塊;光功率儀一臺;S9500E單板備件一塊;另外Juniper側由另外人員攜帶剩余設備前往。

　　首先，從較簡單的排查模塊本身。排查問題先要排除是與Juniper設備兼容性問題，因此正式排查前先將Juniper側更換為我司的S5800交換機使用SFP+萬兆模塊與遠端對接測試正常，然后繼續排查。目前工作狀態是S9500E-1的10KM 1310nm模塊與S5800 40KM 1550nm模塊對接正常工作，先將S9500E側的光模塊更換新帶去的40KM 1550nm模塊對接測試，S5800側確實無法UP，而S9500E側正常UP，現象和之前反饋一致。通過模塊替換測試基本可以排除模塊本身問題，兩側都是我司設備，出發先已經在實驗室進行過測試，也可以排除設備兼容性問題。現在懷疑S9500E設備(單板)本身或者鏈路問題。

　　第二步，在第一步基礎上分別對S9500E側發出的光和Juniper側接收到的光與S9500E側接收到的光和Juniper側發出的光進行測試。測試結果和先前預期一致，兩側本端發光均在正常范圍內，但是遠端接收對端的光差異很大，在Juniper側收光明顯偏低為-20dB，基本上屬于無光狀態。通過這一步基本可以判斷為線路問題，但是又無法解釋在S9500E側更換上10KM模塊后兩側又可以工作正常，因?yàn)?0KM模塊發光強度肯定是不如40KM的?，F(xiàn)在線路問題先打一個問號，接下來證明客戶懷疑是S9500E-1設備問題。只要證明它沒問題，就基本可以確定是線路問題。

　　第三步，證明S9500E-1硬件正常，首先在本設備其他slot進行測試，發現問題是跟著線路走，基本可以排除slot本身問題，難道是這臺設備異常?為了解決這個疑問，那么我們想辦法將進行測試的模塊和線路接到另外一臺工作正常的S9500E-2設備上測試，發現現象與接在S9500E-1這臺設備上無異。至此，可以排除是S9500E-1設備本身或者slot問題。問題又重新回到鏈路上，由于又無法中斷另外一臺設備進行測試，只能通過之前的信息進行整理。

　　第四步，較初的現象是兩側使用40KM 1550nm模塊對接S9500E側收光正常，那么可以判斷Juniper側的發光正常，那么這條鏈路肯定是正常的。出問題的很有可能是兩根光纖中的另外一根，同時將兩側的收發光纖進行對調測試。

　　發現S9500E側開始出現UP/Down顯現，同時再次使用光功率儀進行測試，確認是兩條鏈路中的一條有明顯衰減。

　　至此，問題排查完畢，確認是鏈路本身問題。這個問題也是比較典型且超出我們想象的問題，因?yàn)橛捎诠饩€鏈路本身問題會對不同波長的光有不同的衰減，并不是說光功率越強就越好。

　　四、 解決方法：

　　光鏈路本身問題，雖然兩端是光纖直連但是通過多個ODF架進行熔纖跳線，排查起來十分困難，為了簡化復雜度，客戶直接更換了另外一組ODF跳線，問題解決。遇到類似問題，避免少走彎路，其實進行第一步測試完畢后就可以繼續進行較后一步兩側同時倒換測試，但是現場原因或者是排查者的慣性思維很難想到兩端同時倒換。有時，還需要現場多做一些操作排除客戶的疑慮，例如本案例中，我們還要多幾步測試，排除客戶對我司設備本身的懷疑。另外，由于運營商長距離鏈路不會輕易更換，因此也需要進行必要的證明。
