問題現象

　　使用測試儀連接交換機的兩個端口進行了吞吐量、時延測試。

　　第三方機構測試我司設備發現部分設備轉發時延過大，超過2ms，而同樣情況下用PC ping設備則小于1ms，而且現場測試人員反饋，同一條鏈路在VLAN 1內測試無問題，在其他業務VLAN測試則存在此時延過大的現象。

　　告警信息

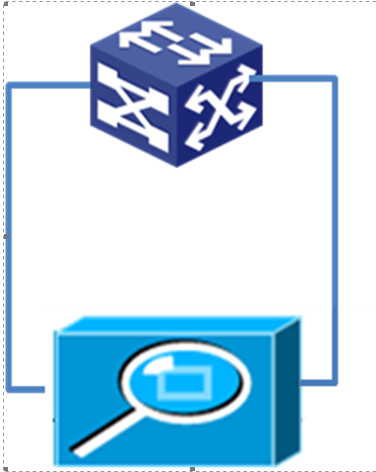

　　攜帶專業的測試設備Spirent TestCenter現場選取單臺設備轉發測試：

　　沒有復現現場的高延時。

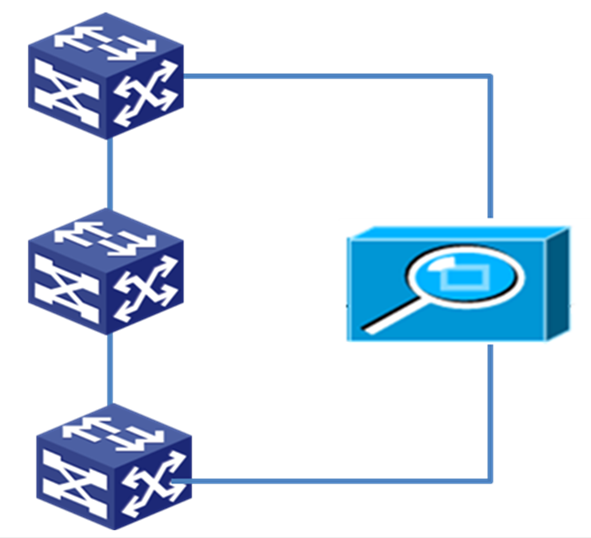

　　攜帶專業的測試設備Spirent TestCenter現場多臺設備間跨鏈路測試：

　　測試結果：

　　a、按照現場的測試方法在業務vlan 25內測試的時候發現高延時。

　　b、按照現場的測試方法在業務vlan 1內測試的時候沒有發現高延時。

　　對比這兩個結果，可以發現a、b兩種情況下，均在吞吐量和同樣鏈路下，僅僅VLAN不同，卻得到了不同的測試結果，在業務VLAN25內，存在丟包和時延過大情況，而在VLAN1內測試結果卻是正常的。 為何會有這個差異呢?

　　這是因?yàn)榭缭O(shè)備打流量的時候，中間經過了Trunk鏈路，而Trunk鏈路的缺省PVID是1，報文轉發出去的時候，不會帶VLAN1的tag，而當在業務VLAN25內轉發的流量則需要帶VLAN Tag轉發出去，也就是在測試儀發出流量的基礎上增加了報文VLAN Tag的開銷，這個時候?qū)嶋H流量已經超過了端口的吞吐量，所以測試結果中出現丟包和時延過大的情況。這個測試結果本身是正常的，在這種超過端口吞吐量的情形下必然會導致丟包和延時過大。

　　C、為了進一步驗證我們從原理上的推斷，我們進行了第三個測試，將設備的PVID修改為25，測試VLAN仍然是VLAN 25后測試延時很小。

　　從這個測試結果來看，轉發時延正常，這個跟測試項a唯一的區別，就相當于去掉了VLAN Tag的開銷。

　　d、帶業務設備測試設備吞吐量情況下的延時時會出現相關較高的延時。

　　從這個測試結果來看，設備存在延時大和丟包情況，主要原因在于本身鏈路上承載了業務數據，雖然數據量不大，但在有業務背景流量的情況下，再去打100%負載流量進行測試，必然會導致時延過大現象的產生。

　　解決辦法

　　根據我們現場測試和分析，第三方測試轉發時延過大的原因主要是沒有考慮VLAN tag的開銷以及存在鏈路業務背景流量的情況，實際其轉發時延大的測試結果都是在超過設備吞吐量的情況下得出的，因此建議第三方重新對結果進行測試，測試時應避免背景流量以及協議開銷等其他影響。
