問題現象

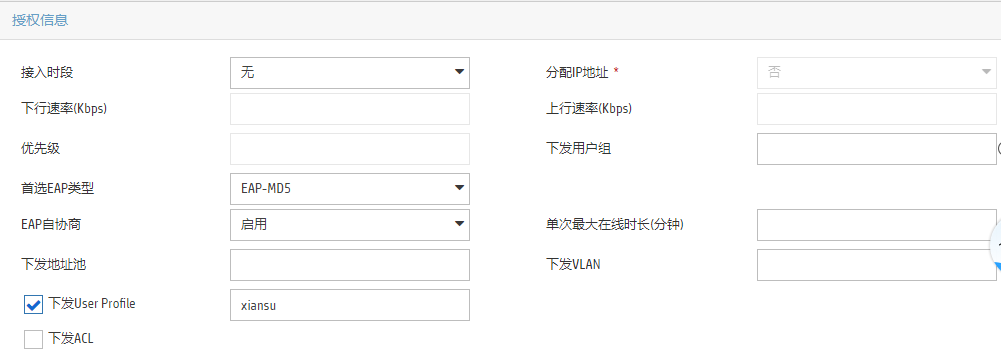

　　某無線局點，對于同一SSID連上來的用戶做Portal認證，并且希望能對不同認證域的用戶限制不同的上網速率，通過IMC下發user-profile屬性，從設備上查看user-profile屬性已經下發成功，但是實際終端測試發現限速并沒有生效。

　　告警信息

　　無

　　原因分析

　　1.首先查看服務器端和設備端的配置

　　#配置Radius方案

　　radius scheme imc

　　primary authentication 10.70.0.2

　　primary accounting 10.70.0.2

　　key authentication cipher $c$3$hd4ZZNunUM7J0WyQTAQPbjcSqp9p+QjT8aheWk4=

　　key accounting cipher $c$3$lNzDqkDUsRNbthbm3B+lwr6DcrPizZlBf6vvW9E=

　　nas-ip 10.20.88.2

　　#配置ISP域的AAA認證

　　domain teacher

　　authorization-attribute user-profile xiansu

　　authentication portal radius-scheme imc

　　authorization portal radius-scheme imc

　　accounting portal radius-scheme imc

　　# 配置服務模板

　　wlan service-template 1

　　ssid QZYGZ

　　akm mode psk

　　preshared-key pass-phrase cipher $c$3$TzteNhAhTHdAMFnd8y+mHUHJeju3wyVEiSzj

　　cipher-suite ccmp

　　security-ie rsn

　　service-template enable

　　#//接口啟用portal

　　interface Vlan-interface3050

　　ip address 10.50.0.2 255.255.224.0

　　portal enable method direct

　　portal bas-ip 10.20.88.2

　　portal apply web-server imc

　　#

　　#配置所下發的user-profile

　　user-profile xiansu

　　qos car inbound any cir 100 cbs 1000

　　qos car outbound any cir 100 cbs 1000

　　#

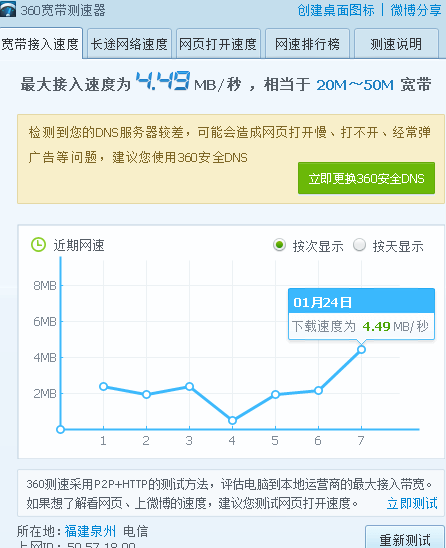

　　2.在設備上查看上線用戶的具體情況，發現上線的客戶端已經獲取到了user-profile xiansu屬性，并且狀態已經是active，但是終端測速依然很大。

　　dis portal user all

　　Total portal users: 1

　　Username: user1@teacher

　　Portal server: imc

　　State: Online

　　VPN instance: N/A

　　MAC IP VLAN Interface

　　e84e-063c-123d 10.50.0.68 3050 Vlan-interface3050

　　Authorization information:

　　DHCP IP pool: N/A

　　User profile: xiansu (active)

　　Session group profile: N/A

　　ACL number: N/A

　　Inbound CAR: N/A

　　Outbound CAR: N/A

　　3.讓現場工程師換一種方式測試，用以下方式限速，發現還是不生效。

　　操作命令說明

　　進入系統視圖system-view-

　　進入U(xiǎn)ser Profile視圖user-profile profile-name進入U(xiǎn)ser Profile視圖后，下面的配置只有在下發驅動成功后才生效

　　在User Profile下應用QoS策略qos apply policy policy-name { inbound | outbound }inbound是對設備接收的上線用戶流量(即上線用戶發送的流量)應用策略;outbound是對設備的上線用戶流量(即上線用戶接收的流量)應用策略

　　4.原先在接口下啟用portal，后改為服務模板啟用portal測試，發現限速生效。

　　解決辦法

　　在服務模板啟用portal生效

　　建議與總結

　　1.V7 AC啟用Portal認證下發限速(user-profile限速)，基于單用戶限速策略，需要在服務模板下調用才能生效。

　　2.當服務器下發了user-profile之后，服務器下發的user-profile優先級高于AC上下發的user-profile。
