一、 組網需求：

　　用戶處的ER路由器作為出口路由，想實現內網的一部分用戶能上外網，但是一部分用戶禁止訪問外網，只能訪問內網的需求。

　　二、 配置步驟：

　　ER系列路由器要實現該客戶的需求，有如下幾種方式實現，MAC地址過濾、IPMAC過濾和防火墻的設置，下面分別來介紹幾種方式的配置方法。

　　1、MAC地址過濾

　　通過MAC過濾功能，可以有效地控制局域網內的主機訪問外網。ER系列路由器提供兩種MAC過濾功能：僅允許MAC地址列表中的MAC訪問外網;僅禁止MAC地址列表中的MAC訪問外網。

　　結合實際情況，如果內網的用戶，允許訪問外網的人數占較多數，可以使用僅禁止MAC地址列表中的MAC訪問外網;若是禁止訪問外網的人數占多數，可以使用僅允許MAC地址列表中的MAC訪問外網。

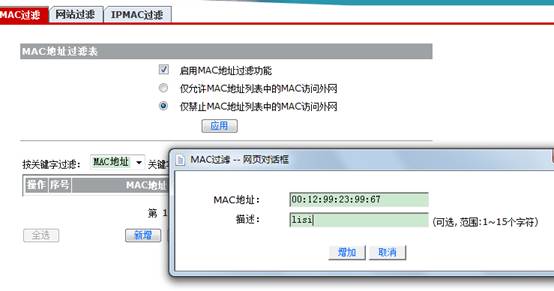

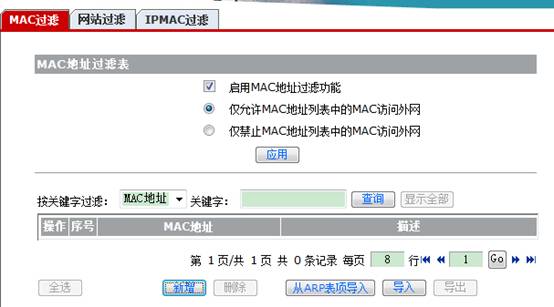

　　具體配置為 “安全專區→接入控制→MAC過濾”頁面設置，如下圖所示:

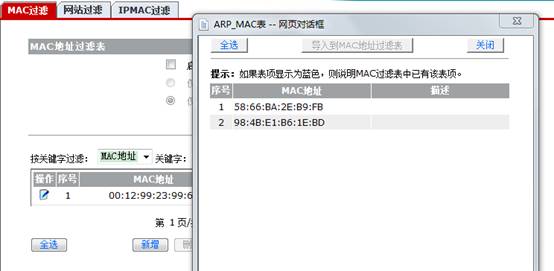

　　也可以導入路由器的ARP綁定表來批理添加MAC過濾表項(單擊主頁面上的<從ARP表項導入>按鈕，在彈出的對話框中選擇需要過濾的MAC地址，單擊<導入MAC地址過濾表>按鈕完成操作)。

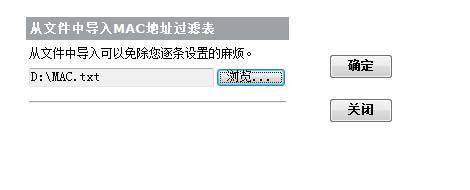

　　還可以通過配置文件批量添加MAC過濾表項(您可以在本地用“記事本”程序創建一個.cfg文件，內容格式為“MAC地址 描述”，且每條過濾項之間需要換行。單擊主頁面上的<導入>按鈕，在彈出的對話框中選擇該文件將其導入即可)。

　　2、IPMAC過濾

　　IPMAC過濾功能可以同時對報文中的源MAC地址和源IP地址進行匹配，僅當源MAC地址和源IP地址均符合條件的主機才允許訪問外網。IPMAC過濾功能支持以下兩種匹配方式：僅允許DHCP服務器分配的客戶端訪問外網;僅允許ARP靜態綁定的客戶端訪問外網。

　　結合用戶的實際環境，可以單獨使用其中的一種，也可以兩者都使用。

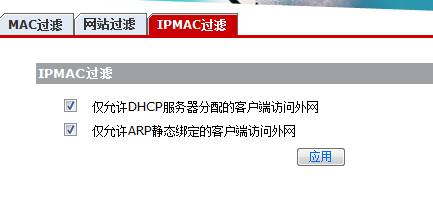

　　具體配置為“安全專區→接入控制→IPMAC過濾”頁面設置，如下圖所示:

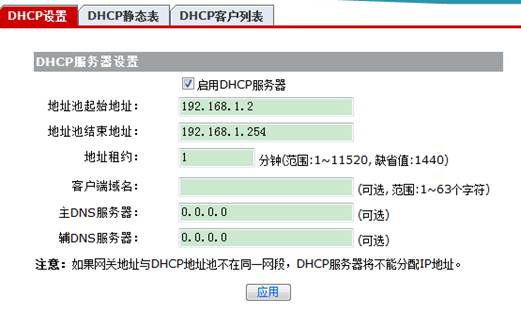

　　啟用“僅允許DHCP服務器分配的客戶端訪問外網”的功能時，內網的用戶獲取的IP應該是路由器開啟DHCP服務器獲取的，設置見下圖：

　　啟用“僅允許ARP靜態綁定的客戶端訪問外網”的功能時，內網用戶的IP應該是手動配置的地址，且需要做靜態綁定的設置。

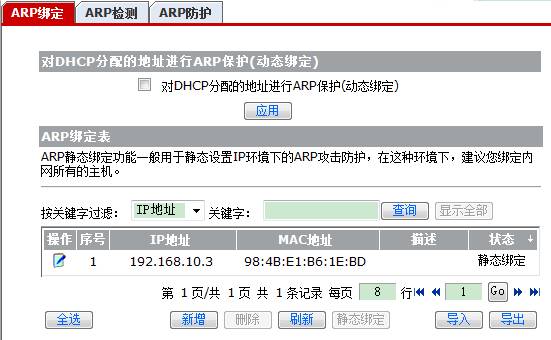

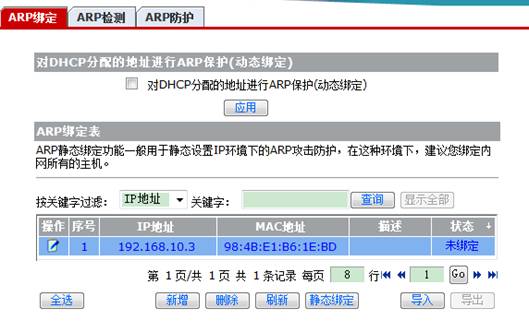

　　首先查看ARP表項，然后選中需要靜態綁定的條目，點擊“靜態綁定”即可。具體設置見下圖：

　　3、防火墻

　　路由器的防火墻功能實現了根據報文的內容特征(比如：協議類型、源/目的IP地址等)，來對入站方向(從因特網發向局域網的方向)和出站方向(從局域網發向因特網的方向)的數據流執行相應的控制，保證了路由器和局域網內主機的安全運行。

　　根據實際情況，對需要訪問外網的用戶可不進行設置，對禁止訪問外網的用戶設置訪問規則即可。

　　具體配置為“安全專區→防火墻→出站通信策略”頁面設置，如下圖所示:

　　把需要禁止訪問的網段填入源IP的范圍即可。

　　三、 配置關鍵點：

　　以上三種配制方法均可達到禁止部分內網用戶訪問外網的需求，但是分析比較，MAC過濾的方法，適用性強，但是需要事先收集好MAC地址，工作量較大，但是收集好之后操作簡便;IPMAC過濾的前提是內網的地址需要綁定，如果內網的地址是手動配置，不綁定的話，那就無法使用此種方法;防火墻的設置一般適用于IP段的設置，如果IP是單獨的不連續的話，就需要多條規則的限制。所以需要根據內網的實際情況來判斷采用哪種方法設置合適。
