一、 組網需求：

　　某公司存在分支機構A和分支機構B，兩端的出口路由器都是ER5200，分別為Router A和Router B，Router A處為靜態IP，Router B處為撥號方式獲取的IP?，F(xiàn)在客戶想在兩個分支之間建立VPN來實現互通。

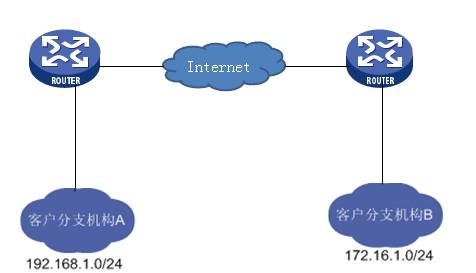

　　二、 組網圖：

　　三、 配置步驟：

　　當一邊的地址都是靜態IP(Router A)，另外一邊是撥號方式獲取的IP(Router B)時，可采用主模式下的域名形式來建立VPN(前提是已經在www.3322.org網站申請好域名,分支B的域名為rb.3322.org)。

　　Router A設置：

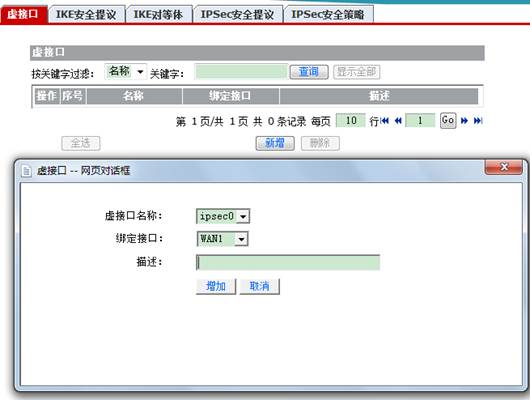

　　(1)設置虛接口：

　　VPN→VPN設置→虛接口

　　選擇一個虛接口名稱和與其相應的WAN1口綁定，單擊<增加>按鈕。

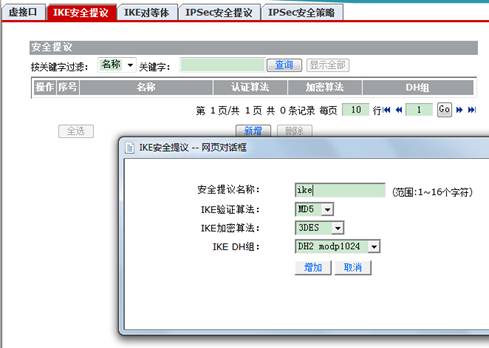

　　(2)設置IKE安全提議

　　VPN→VPN設置→IKE安全提議

　　輸入安全提議名稱，并設置驗證算法和加密算法分別為MD5、3DES，單擊<增加>按鈕。

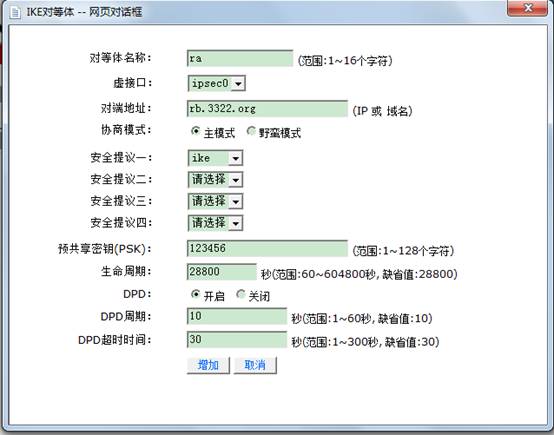

　　(3) 設置IKE對等體

　　VPN→VPN設置→IKE對等體

　　輸入對等體名稱，選擇對應的虛接口ipsec0。在“對端地址”文本框中輸入Router B的域名，為rb.3322.org，選擇主模式，并選擇已創建的安全提議等信息，單擊<增加>按鈕。

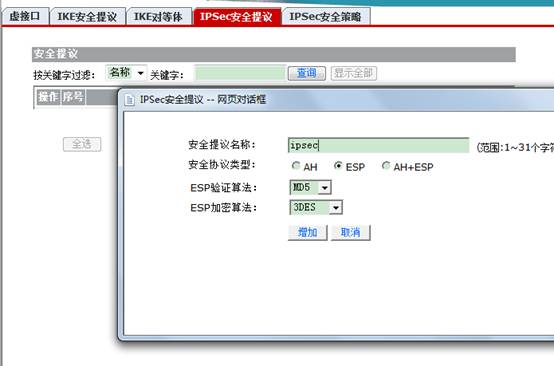

　　(4) 設置IPSec安全提議

　　VPN→VPN設置→IPSec安全提議

　　輸入安全提議名稱，選擇安全協議類型為ESP，并設置驗證算法和加密算法分別為MD5、3DES，單擊<增加>按鈕。

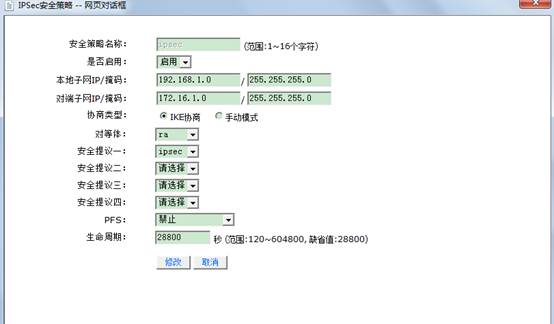

　　(5)設置IPSec安全策略

　　VPN→VPN設置→IPSec安全策略

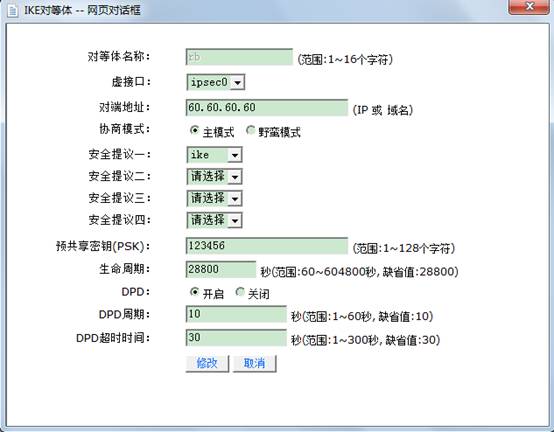

　　Router B設置與Router A的設置類似，在設置IKE對等體時，需要在“對端地址”這欄填寫Router A的公網IP地址。

　　(6)路由設置

　　高級設置→路由設置→靜態路由。

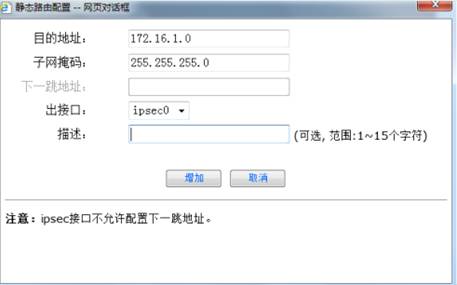

　　Router A端設置：

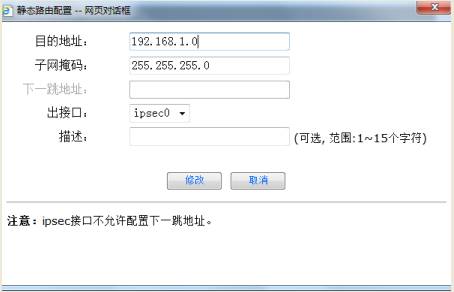

　　Router B端設置：

　　設置路由地址，配置靜態路由時，指定目的地址網段后不需要指定下一跳地址，直接配置使用正確的IPSec虛接口即可。

　　四、 配置關鍵點：

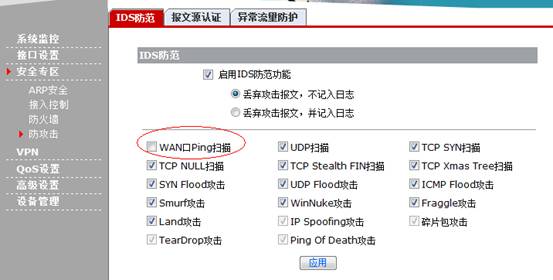

　　1、動態域名需要到www.3322.org網站申請，注冊成功后，需要雙方互ping對端的域名來驗證彼此的公網地址是否可以成功解析并實現互通。建立好VPN后，也需要ping包來觸發VPN隧道的建立。但是ER系列設備默認都是禁止ping WAN口地址的，通過域名解析出來的公網地址也必然不通，所以在ping包之前需要實施以下步驟：將“WAN口Ping掃描”選項前面的勾去掉并點擊應用即可。

　　2、在VPN的配置中要注意雙方的參數一定要一致：設置IKE安全提議時，驗證算法和加密算法要一致;設置IKE對等體時，域共享密鑰、DPD功能使用要一致;設置IPSec安全提議時，安全協議類型、驗證算法和加密算法要一致;設置IPSec安全策略時，“本地子網IP/掩碼”和“對端子網/IP掩碼”要根據設置端如實填寫，注意兩端的配置正好相反。

　　3、靜態路由配置要注意填寫目的地址時，需要填寫對端的子網地址，不要填寫下一跳地址，直接選IPSEC子接口為出接口。

　　4、注意：ER2100做IPSEC VPN時，不需要配置靜態路由。
