Cisco® Catalyst® 3850 系列是下一代企業級堆疊式接入層交換機，可在單一平臺上完全融合有線與無線方式。思科的新統一接入數據層 (UADP) 專用集成電路 (ASIC) 為交換機提供電力，并可實現統一的有線與無線策略實施、應用可見性、靈活性和應用優化。此融合建立在新的改進的 Cisco StackWise-480 的恢復能力上。Cisco Catalyst 3850 系列交換機支持全面的 IEEE 802.3at 增強型以太網供電 (PoE+)、模塊化和現場可換網絡模塊、冗余風扇和電源。

產品概述

• 集成無線局域網控制器功能包括：
  • 每個交換機較高 40G 的無線容量（48 端口型號）
  • 每個交換實體（交換機或堆疊）支持多達 50 個訪問點和 2000 個無線客戶端
• 24 和 48 10/100/1000 數據和 PoE+ 型號，帶節能以太網 (EEE)
  • Cisco StackWise-480 技術具有可擴展性和恢復能力，并提供 480 Gbps 的堆疊吞吐量
  • Cisco StackPower™ 技術為堆疊成員提供電源堆疊，以實現電源冗余。
  • 3 個可選上行鏈路模塊，帶 4 個千兆位以太網端口、2 個萬兆位以太網端口或 4 個萬兆位以太網端口
  • 雙冗余模塊化電源和 3 個模塊化風扇提供冗余
  • 完全的 802.3at (PoE+)，所有端口均提供 30W 功率，1 個機架單元 (RU) 外形
• 對 IPv4 和 IPv6 路由的軟件支持、組播路由、模塊化服務質量 (QoS)、Flexible NetFlow (FNF) 版本 9 和增強型安全功能
• 跨所有許可級別的單個通用思科 IOS® 軟件映像，為軟件功能提供簡單的升級路徑

交換機配置

所有交換機都隨附四種電源之一（350W 交流電源、715W 交流電源、1100W 交流電源或 440W 直流電源）。

圖 1 顯示 Cisco Catalyst 3850-X 系列交換機。

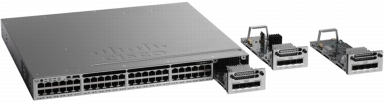

圖 1. Cisco Catalyst 3850 系列交換機

表 1 列出 Cisco Catalyst 3850-X 系列的配置。

表 1. Cisco Catalyst 3850-X 系列的配置

網絡模塊

Cisco Catalyst 3850 系列交換機支持 3 種可選上行鏈路端口網絡模塊。默認交換機配置不包括上行鏈路模塊。購買交換機時，客戶可從表 2 所述網絡模塊中進行靈活選擇。

圖 2 列出各種網絡模塊：

• 帶小型封裝熱插拔 (SFP) 的 4 個千兆位以太網
• 帶 SFP+ 的 2 個萬兆位以太網或帶 SFP 的 4 個千兆位以太網
• 帶 SFP+ 的 4 個萬兆位以太網（僅受 48 端口型號支持）

圖 2. 帶 4 個千兆位以太網、2 個萬兆位以太網 SFP+ 或 4 個萬兆位以太網 SFP+ 接口的網絡模塊

表 2. 網絡模塊數量和說明

C3850-NM-4-10G 模塊僅受 48 端口型號支持。

SFP+ 接口同時支持萬兆位以太網和千兆位以太網端口?？蛻艨梢栽跇I(yè)務需求發生變化時利用在千兆位以太網 SFP 中的投資并升級到萬兆位以太網，而不必對訪問交換機進行全面升級。3 個網絡模塊均為熱插拔型，可按表 3 所示的任何組合使用。

雙冗余模塊化電源

Cisco Catalyst 3850 系列交換機支持雙冗余電源。交換機默認會附帶一個電源，可以在訂購交換機時或之后另外購買電源。如果只安裝一個電源，電源應始終位于電源托架 1 中。交換機還隨附 3 個可現場更換的風扇。（見圖 3。）

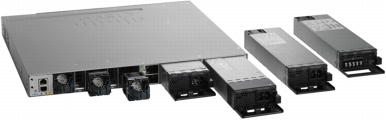

圖 3. 雙冗余電源

表 4 顯示這些交換機中提供的不同電源以及可達 PoE 功率。

表 4. 電源型號

除表 4 列出的電源外，所有型號的交換機還可選擇一個 440W 直流電源作為備件（需單獨訂購）。該直流電源還提供 PoE 功能，可實現較大的靈活性（請參考表 5，了解可用 PoE 預算和直流電源）?？蛻艨梢栽?2 個可用電源插座上混合并匹配交流電源和直流電源。任何交換機上都可以安裝這些電源。

表 5. 可與直流電源配合使用的 PoE

增強型以太網供電 (PoE+)

除了 PoE (IEEE 802.3af) 之外，Cisco Catalyst 3850 系列交換機還支持 PoE+（IEEE 802.3at 標準），在每個端口可提供較高 30W 的功率。Cisco Catalyst 3850 系列交換機適合于包含思科 IP 電話、Cisco Aironet® 無線局域網 (WLAN) 接入點或任何符合 IEEE 802.3at 標準的終端設備的部署，可降低總擁有成本。有了 PoE，就無需為每個支持 PoE 的設備提供插墻式電源，也無需購置更多電纜和設計更多電路，而這些需要在傳統的 IP 電話和 WLAN 部署中是無法避免的。表 6 列出了不同的 PoE 需求所對應的電源組合。

表 6. PoE 和 PoE+ 的電源要求

優勢

融合了有線與無線訪問

Cisco Catalyst 3850 是首個可堆疊訪問交換平臺，可在一個基于 Cisco IOS XE 軟件的單一平臺上提供有線與無線服務。憑借此功能，思科率先推出了一系列以無縫方式跨有線與無線工作的豐富功能，如基于堆疊上狀態切換 (SSO) 的高可用性、精細 QoS、安全性和 Flexible Netflow (FNF)。此外，有線與無線功能捆綁到單一的 Cisco IOS 軟件映像，減少了用戶在其網絡中啟用映像前需要確認/證明其資格的軟件映像的數量。命令行界面 (CLI) 的單控制臺端口管理減少了管理無線與有線服務所用的接觸點數量，降低了網絡復雜性，簡化了網絡操作，并降低了管理基礎設施的總體擁有成本。

有線與無線的融合不僅提高了整個網絡中的無線帶寬，還擴大了無線部署的規模。每個 48 端口 Cisco Catalyst 3850 都提供 40 Gbps 的無線吞吐量（24 端口型號為 20 Gbps） 此無線容量隨著堆疊成員數量的增加而增加。此特點能給確保網絡可以擴展，以支持當前的無線帶寬要求，如基于 IEEE 802.11n 的接入點，并支持未來的無線標準，如 IEEE 802.11ac。此外，Cisco Catalyst 3850 可分配無線控制器功能，能夠?qū)崿F(xiàn)更好的可擴展性。每個 Cisco Catalyst 3850 交換機/堆疊都能在以下兩種模式下作為無線控制器工作：

• 移動代理 (MA)：這是 Cisco Catalyst 3850 交換機供貨時的默認模式。在此模式下，交換機能夠從接入點終止 CAPWAP 隧道，并提供至無線客戶端的無線連接。在此模式下，可以執行維護無線客戶端數據庫、配置和實施無線客戶端及接入點的安全性和 QoS 策略。在移動代理模式下，無需在 IP Base 之上使用其他許可。
• 移動控制器 (MC)：在此模式下，Cisco Catalyst 3850 交換機可執行所有移動代理任務，還能在移動子域內進行移動協調、無線資源管理 (RRM) 和Cisco CleanAir® 協調。可以在交換機命令行界面上啟用移動控制器模式。當 Cisco Catalyst 3850 交換機充當移動控制器時，需要 IP Base 許可級別。在較大型的部署中，位于中心的思科 5508 無線 LAN 控制器 (WLC 5508) 、思科無線服務模塊 2 (WiSM2)（運行 AireOS 7.3 版時）和無線 LAN 控制器 5760 也可發揮此作用。

通過位于配線柜中的移動代理，每個交換機可提供 40 Gbps 的無線帶寬（對于 n 個交換機的堆疊，為 n x 40 Gbps），同時移動控制器用于管理部分中心無線功能，通過這二者的結合，融合的基于接入的無線部署可提供業界一流的無線可擴展性，并能顯著提升無線吞吐量。
