組網及說明

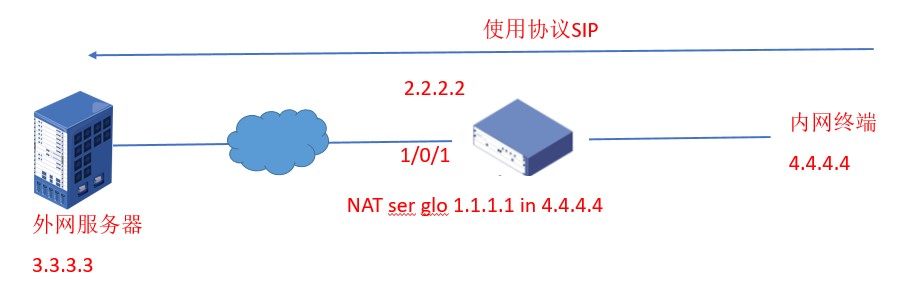

　　組網見圖

　　問題描述現場服務器位于外網，終端位于內網，內網和外網之間有實時的?；钚詧?bào)文，由內網發起;

　　外網主動訪問內網的時候，經過nat ser轉換，現場業務外訪內不通;

　　現場使用的端口均為7100.

　　過程分析1、內網出防火墻1/0/1口時源地址轉換成2.2.2.2，此時的會話：

　　dis session table ipv4 source-ip 4.4.4.4 source-port 7100 verbose

　　Slot 1:

　　Initiator:

　　Source IP/port: 4.4.4.4/7100

　　Destination IP/port: 3.3.3.3/7100

　　DS-Lite tunnel peer: -

　　VPN instance/VLAN ID/Inline ID: -/-/-

　　Protocol: UDP(17)

　　Inbound interface: xxxx

　　Source security zone: Trust

　　Responder:

　　Source IP/port: 3.3.3.3/7100

　　Destination IP/port: 2.2.2.2/43315

　　DS-Lite tunnel peer: -

　　VPN instance/VLAN ID/Inline ID: -/-/-

　　Protocol: UDP(17)

　　Inbound interface: 1/0/1

　　Source security zone: Untrust

　　State: UDP_READY

　　Application: GENERAL_UDP

　　Start time: 2021-02-28 14:13:10 TTL: 55s

　　Initiator->Responder: 43744 packets 31768666 bytes

　　Responder->Initiator: 43740 packets 15821328 bytes

　　可以看出保活性的報文的會話

　　此時如果外網3.3.3.3也發起會話：sou ip 3.3.3.3/7100 -- des ip 1.1.1.1/7100

　　建會話的時候，會和保活性的報文的會話沖突，因?yàn)闆_整體來看，都是3.3.3.3訪問4.4.4.4，或者相反，端口號也完全一致。

　　解決方法去掉1/0/1上的nat outbound，即保活性的報文不轉NAT

　　在NAT ser glo 1.1.1.1 in 4.4.4.4 rever，把內外網相會訪問的會話統一成為一個，但是這種也有風險，nat ser轉換端口不保證100%成功，

　　較好的辦法就是使用靜態nat，保證是一個會話，而且端口100%轉換成功。
