我們知道我們的安全需要視頻監控系統，但是您知道如何使這些IP攝像機，NVR，DVR，網絡電纜等相互連接嗎?

　　在本文中，您將學習6種視頻監視傳輸方式。

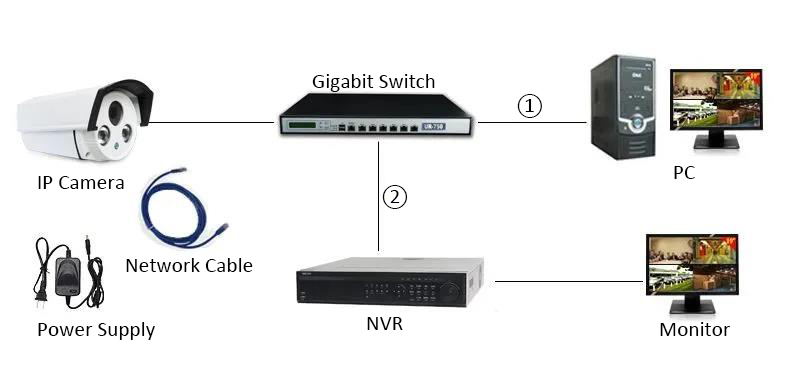

　　1.傳統方式，由網絡攝像機+電源+網絡電纜組成

　　如果是集成布線，則必須同時放置電源線和網絡電纜。附近也可以使用220V AC電源，這樣可以節省電源線。這里沒有討論它的優缺點。為每個IP攝像機供電。還有另一根網絡電纜用于將網絡數據傳輸?shù)骄W(wǎng)絡硬盤錄像機NVR。

　　2.PoE電源模式，網絡攝像機+ PoE開關

　　與以前的方法相比，這樣可以節省電源線。網絡攝像機僅需要網絡電纜作為信號傳輸介質，并且不再需要電源線。網絡電纜可以是非屏蔽Super 5類雙絞線，傳輸距離為100米，沒有任何問題。

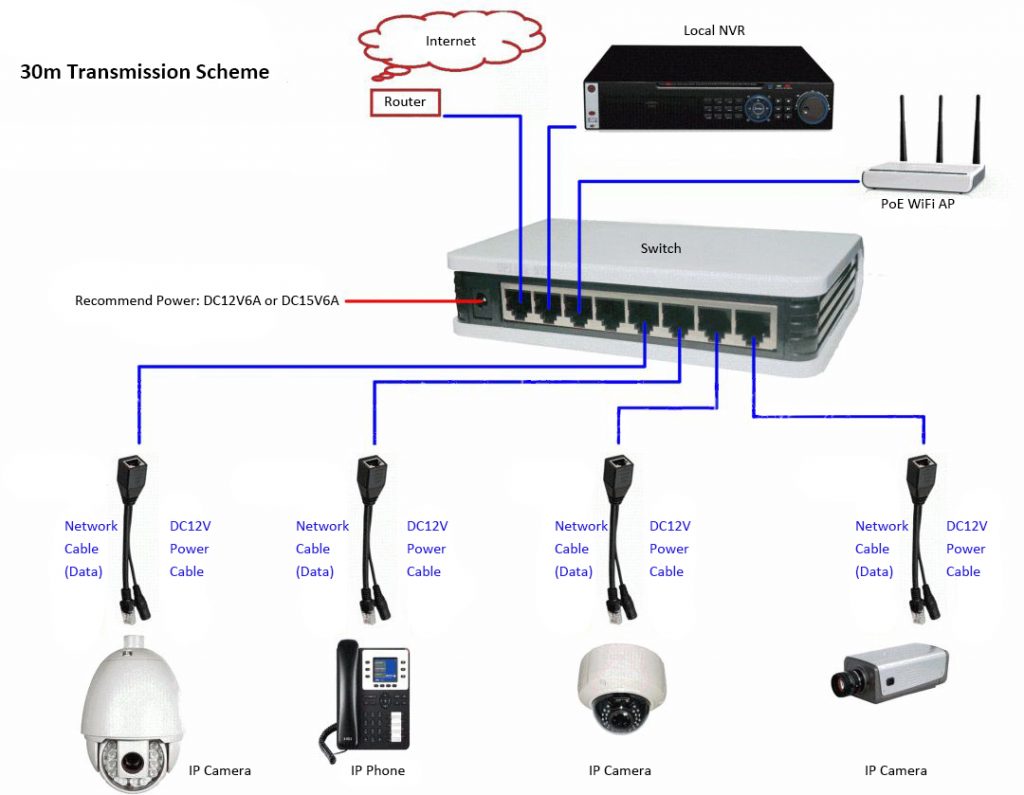

　　連接方法如下：

　　3.在長距離情況下，網絡攝像機+光纖+收發器

　　網線的傳輸通常在100米以內，如果超過100米，我們通常會考慮使用光纖進行傳輸。光纖不僅傳輸距離長(可以傳輸20公里)，而且效果穩定。眾所周知，光纖在傳輸數據時，先將數據信號轉換成光信號傳輸，再將光信號轉換成數據信號，這樣就可以利用光纖收發器完成工作。

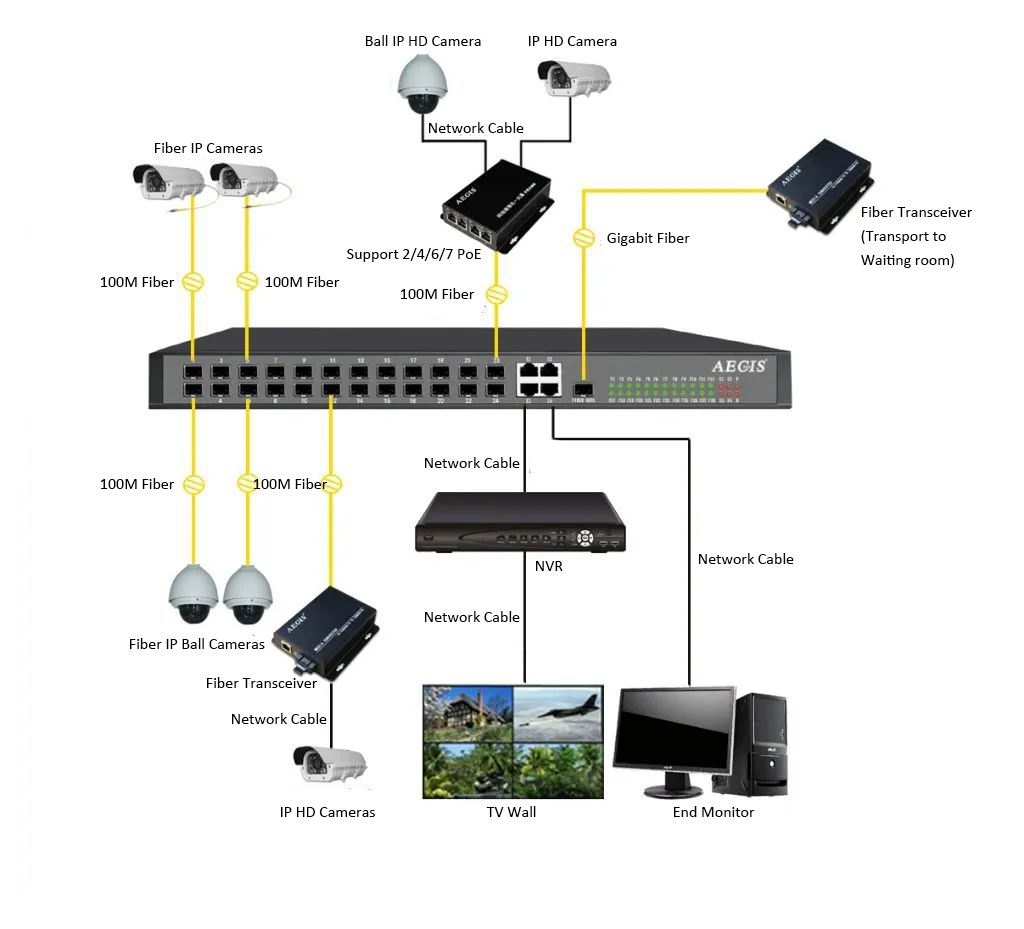

　　如圖所示：

　　4.無線傳輸模式，相機+無線網橋

　　在特定的監控系統實施環境中，如果布線困難遇到自然障礙或無法克服的障礙，我們可以使用無線傳輸方法，因此可以使用無線網橋。例如，在道路，電梯，已經建好的工廠，距離較遠的空曠地區以及野外的居民區，可以使用無線傳輸方法。

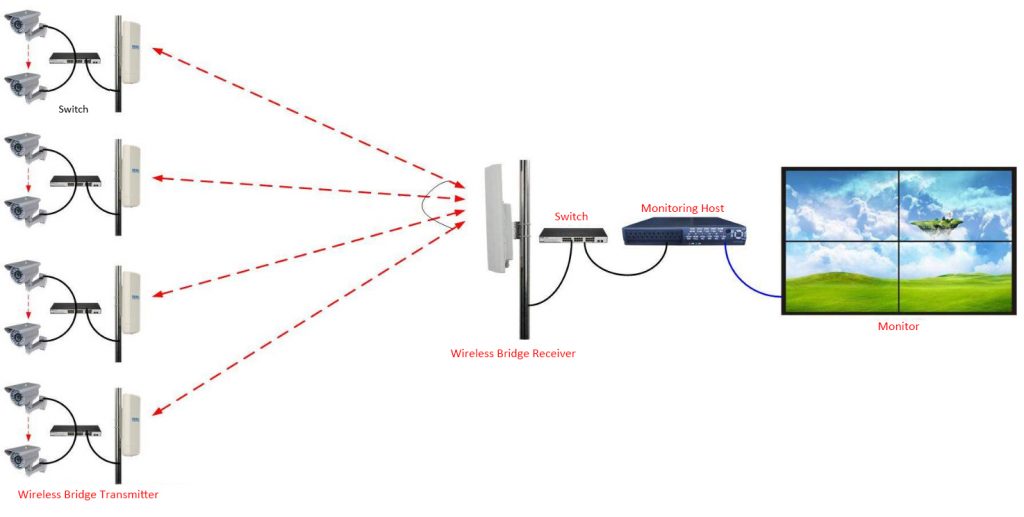

　　(1)點對多點傳輸：

　　(2)點對點傳輸

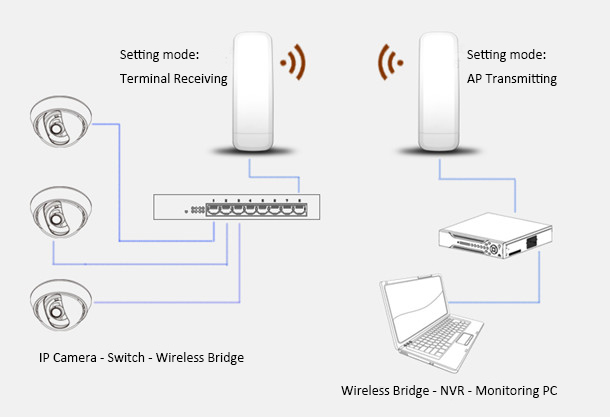

　　如果多個攝像機集中在一起，則可以將攝像機連接到交換機：

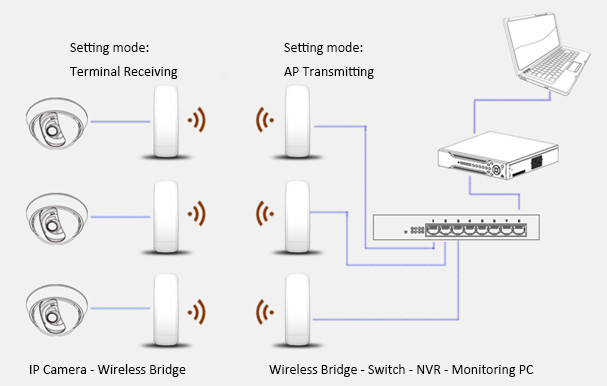

　　如果攝像機分散且距離較長，則每個攝像機都可以配備一對橋：

　　無線網橋可以將網絡信號轉換為無線電波以進行點對點傳輸。成對使用。通過點對點的定向傳輸，可以實現從幾百米到幾十公里的長距離無線傳輸。

　　使用無線網橋的構造中的注意事項：發射器和接收器之間不應有障礙物或障礙物。這樣，信號傳輸將是穩定的。

　　5，遠距離傳輸，網絡攝像機+ OLT + ONU

　　PON監控傳輸網絡系統主要利用運營商的光纖資源來達到傳輸目的，為中央管理平臺的各種應用提供基本保證，并更好地服務于各類用戶。問題是成本很高。通常，只有公共服務項目才使用這種網絡。

　　它由OLT(光線路終端)，用戶側的ONU(光網絡單元)和ODN(光分配網絡)組成。

　　PON在大型監視項目中具有更好的應用，例如遠程或遠程監視。

　　網絡結構如下圖所示：

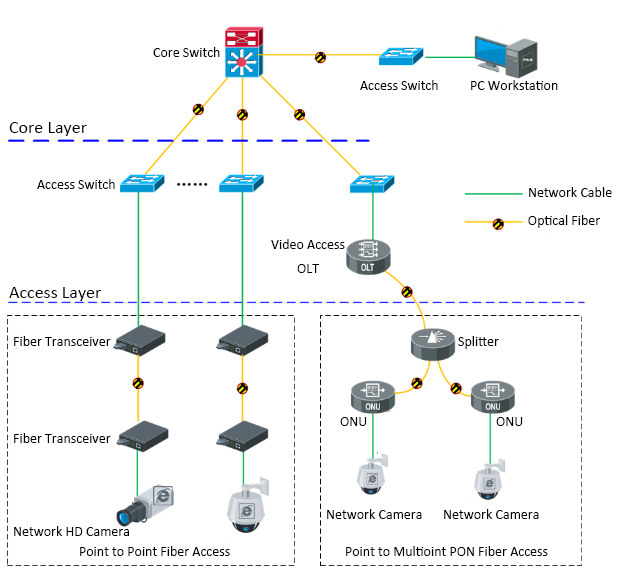

　　拓撲圖一

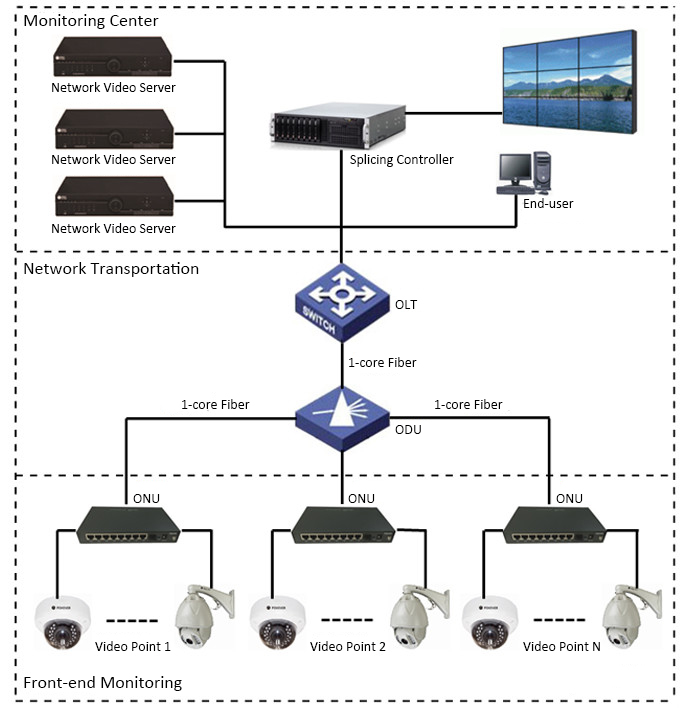

　　拓撲圖二

　　數據中心核心網

　　核心層的主要設備是核心交換機。作為整個網絡的大腦，核心交換機具有很高的配置性能。目前，核心交換機通常具有雙電源和雙引擎。因此，核心交換機通常不采用雙核心交換機部署，而是需要高背板帶寬和核心交換機的處理能力。

　　前端視頻資源訪問

　　前端網絡使用獨立的IP地址網段來完成多個前端監視設備的互連。前端視頻資源通過IP傳輸網絡連接到監視中心或數據室進行聚合。當前，前端網絡訪問使用兩種常用方法，通常是點對點光纖訪問和點對多點PON訪問。接入層需要為NVR存儲設備的網絡訪問提供支持，以確保NVR存儲設備的網絡環境安全可靠。

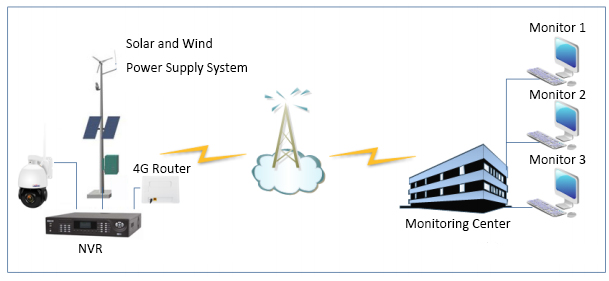

　　6，室外遠距離傳輸，4G +太陽能+攝像頭

　　太陽能監控系統的應用也越來越廣泛。由于監視點的環境特性和長距離，因此無法使用有線或光纜傳輸方法。因此，應該選擇無線傳輸方法進行數據傳輸。目前，4G無線傳輸技術已經成熟并被廣泛使用。它具有信號覆蓋率高，易于部署的特點，使其成為系統設計的較佳選擇。
