客戶數通產品排障過程中，發現USG6655E防火墻CPU飆高!

　　第一步：

　　檢查發現防火墻雙機主備部署，防火墻與上下行交換機通過vlanif互聯，當前主備狀態運行正常;

　　第二步：

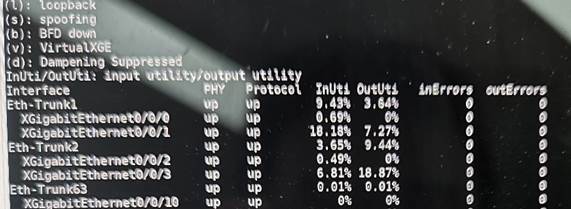

　　查看防火墻無異常日志及告警，但備墻接口流量異常飆高

　　第三步：

　　在上行交換機CE12808查看日志。發現存在vlan 16下mac漂移告警，告警顯示mac表項對應接口頻繁在主備間墻切換，初步判斷為二層環路引起。

　　第四步：

　　經與云平臺同事確認當前vlan 16是現場業務環境需要在上下行交換機與防火墻間二層透?jìng)鱲lan16。

　　第五步：

　　通過建立問題單咨詢服務支持得知：上下行交換機均為堆疊場景，使得vlan16的業務流量在上下行交換機間形成環路，從而造成CPU資源占用超過閾值。

　　處理結果：

　　在防火墻上配置hrp track vlan 16后使得mac表項只由主墻進行轉發后，接口流量計CPU占用恢復正常。

　　根因

　　在防火墻上下行連接交換機二三層混跑模式下未track鏈路中放通的二層vlan造成網絡環路

　　解決方案

　　防火墻上下行連接交換機需要同時track鏈路中放通的二層vlan

　　建議與總結

　　在排障過程中，發現防火墻雙機主備狀態正常并且無異常告警，該狀態是基于現網hrp track防火墻與上下行交換機互聯vlanif接口選舉出來的，基于該狀態下再在鏈路中放通其它vlan時也必須配置hrp track新增vlan，避免新增vlan下mac表項同時被主備墻轉發至上下行交換機造成二層環路。
