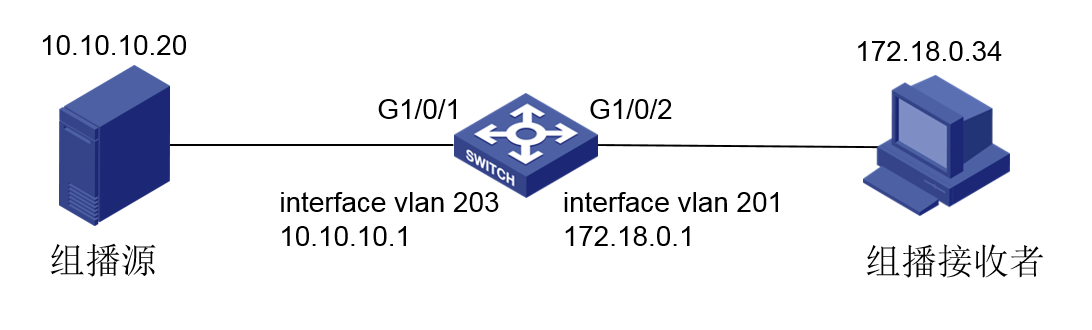

如上連接拓撲，經過組播業務測試發現，組播源和組播接收者在同一個vlan，組播源和組播接收者IP同網段時，進行二層組播測試正常，但是跨了三層以后，組播接收者無法接收組播視頻。

（1）查看組播組注冊情況，有相應終端的IGMP注冊信息：

[H3C]dis igmp group

IGMP groups in total: 3

Vlan-interface201(172.18.0.1):

  IGMP groups reported in total: 3

   Group address   Last reporter   Uptime      Expires

   224.2.2.9       172.18.0.34     00:03:29    00:04:17        //172.18.0.34為測試終端

   224.2.2.17      172.18.2.0      00:00:31    00:04:19       //172.18.2.0為測試的電視，該終端地址掩碼為22位

   239.255.255.250 172.18.1.241    00:03:35    00:04:19

（2）查看組播路由表項，發現組播源無法加表，組播路由表項無法看到上行接口，組播流下行接口學習正常。

[H3C]dis pim routing-table

Total 3 (*, G) entries; 0 (S, G) entries

 (*, 224.2.2.9)

     Protocol: pim-dm, Flag: WC

     UpTime: 00:03:30

     Upstream interface: NULL

         Upstream neighbor: NULL

         RPF prime neighbor: NULL

     Downstream interface information:

     Total number of downstream interfaces: 1

         1: Vlan-interface201

             Protocol: igmp, UpTime: 00:03:30, Expires: -

 (*, 224.2.2.17)

     Protocol: pim-dm, Flag: WC

     UpTime: 00:00:32

     Upstream interface: NULL

         Upstream neighbor: NULL

         RPF prime neighbor: NULL

     Downstream interface information:

     Total number of downstream interfaces: 1

         1: Vlan-interface201

             Protocol: igmp, UpTime: 00:00:32, Expires: -

 (*, 239.255.255.250)

     Protocol: pim-dm, Flag: WC

     UpTime: 00:03:36

     Upstream interface: NULL

         Upstream neighbor: NULL

         RPF prime neighbor: NULL

     Downstream interface information:

     Total number of downstream interfaces: 1

         1: Vlan-interface201

             Protocol: igmp, UpTime: 00:03:36, Expires: -

（3）1/0/1口和1/0/2口均是處于STP的Forwarding轉發狀態的，而且連接組播源的G1/0/1口下有組播包計數：

GigabitEthernet1/0/7

Current state: UP

Line protocol state: UP

Input (total):  124097622173 packets, 169020955287638 bytes

         5005 unicasts, 48 broadcasts, 124097617106 multicasts, 0 pauses

（4）查看現場設備配置也并未發現問題：

interface Vlan-interface201        //接收者所在的vlan為201，對應vlan接口下開啟IGMP協議

ip address 172.18.0.1 255.255.252.0

igmp enable

#

multicast routing

#

interface Vlan-interface203       //組播源的網關接口下開啟PIM路由協議

ip address 10.10.10.1 255.255.255.0

pim dm

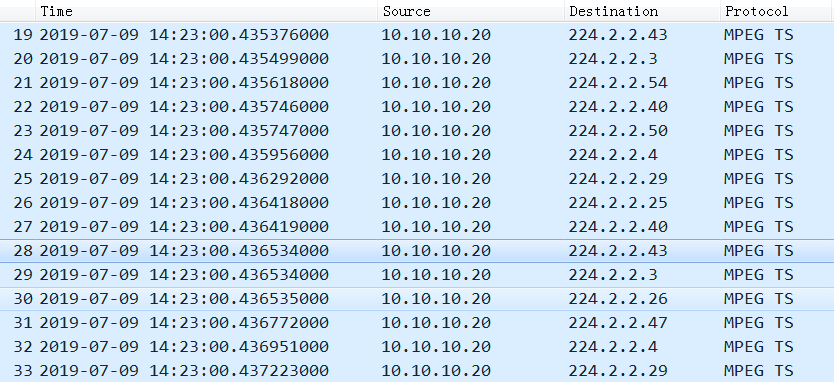

（5）經過以上步驟排查后，并未發現什么異常，現場目前主要的問題是，組播源無法加入組播路由表。正常情況下，組播源發包給組播源網關接口上以后，組播路由設備應該就能正常加表了。于是我們進行抓包分析，發現組播源側，確實發送了許多組播數據報文，但是設備收到后為什么不將組播源地址加表呢？

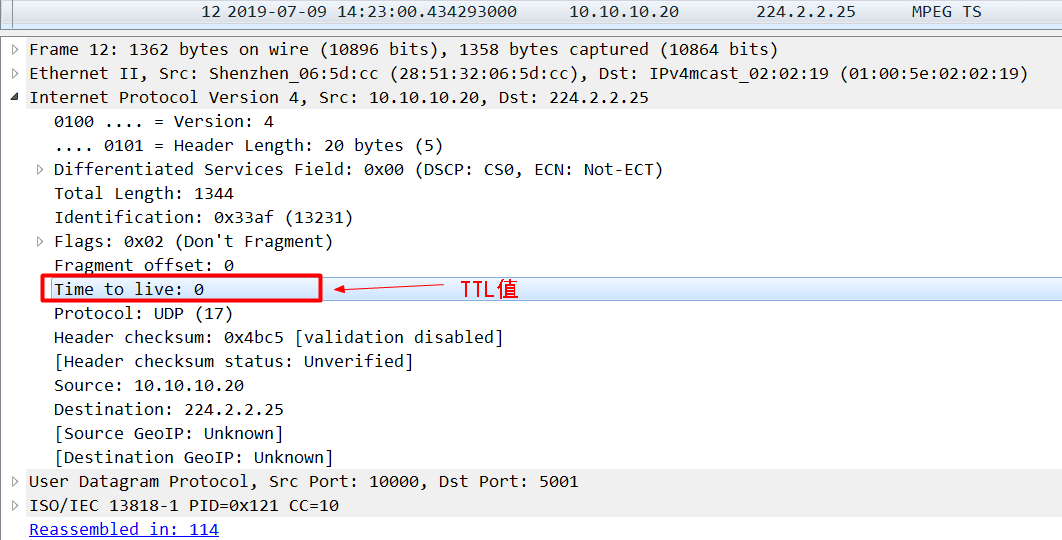

于是我們繼續分析抓包報文中的內容，發現組播源發送的所有組播報文中，攜帶的TTL數值均為0。由于TTL數值，每經過一個三層設備轉發，都會進行減1操作，當三層設備收到TTL值為0的報文時，會將報文直接進行丟棄，進而不再進行處理。

根據分析的情況，協調現場的組播源服務器進行確認發包的TTL數值，發現其設置值確實為0，后續讓現場調整組播源的TTL為256后，組播業務正常，組播源加表正常，問題解決。

根據分析的情況，協調現場的組播源服務器進行確認發包的TTL數值，發現其設置值確實為0，后續讓現場調整組播源的TTL為256后，組播業務正常，組播源加表正常，問題解決。

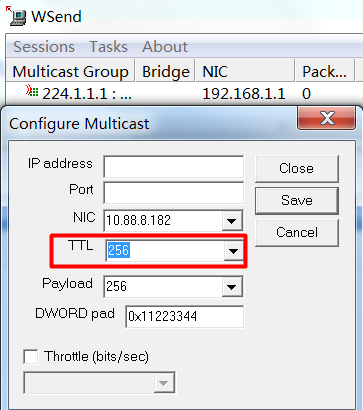

對于我們日常使用的組播軟件，以VLC組播軟件為例，在session選項下，新建組播會話時，有個TTL值選項，建議直接配置為較大值256使用。
