S5800 MIB讀取聚合組信息的方法

 　　通過讀起dot3adAggPort節點獲取的信息大多是ifdescr的索引，可以通過ifdescr獲取真正的端口信息。具體操作如下：

　　(1)先通過命令行查看當前聚合組的情況，與mib讀取結果做比對。當前聚合組ID為1，成員端口為GE4/0/5、GE4/0/7、GE4/0/9.。選中端口為GE4/0/5、GE4/0/7。

　　[H3C]dis link-aggregation verbose

　　Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

　　Port Status: S -- Selected, U -- Unselected

　　Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

　　D -- Synchronization, E -- Collecting, F -- Distributing,

　　G -- Defaulted, H -- Expired

　　Aggregation Interface: Bridge-Aggregation1

　　Aggregation Mode: Dynamic

　　Loadsharing Type: Shar

　　System ID: 0x8000, 0023-8928-74ae

　　Local:

　　Port Status Priority Oper-Key Flag

　　--------------------------------------------------------------------------------

　　GE4/0/5 S 32768 1 {ACDEF}

　　GE4/0/7 S 32768 1 {ACDEF}

　　GE4/0/9 U 32768 1 {ACG}

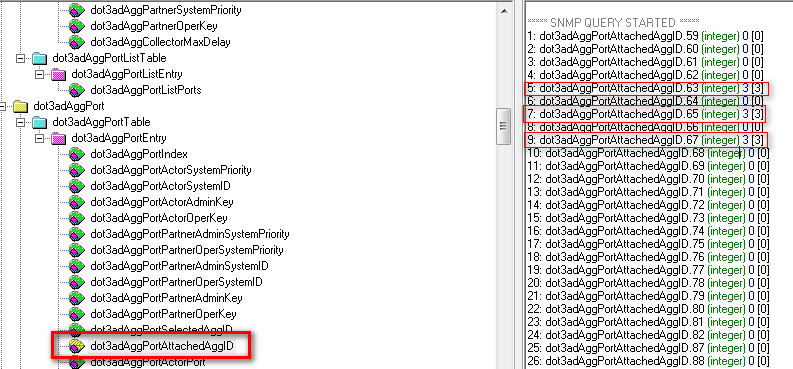

　　(2)通過dot3adAggPortAttachedAggID1.2.840.10006.300.43.1.2.1.1.13.0讀取聚合組成員端口號，結果如下圖所示

　　

發現只有dot3adAggPortAttachedAggID.63、dot3adAggPortAttachedAggID.65、dot3adAggPortAttachedAggID.67有數值，且都為3，代表聚合口ID。3、63、65、67都是ifdescr的索引。

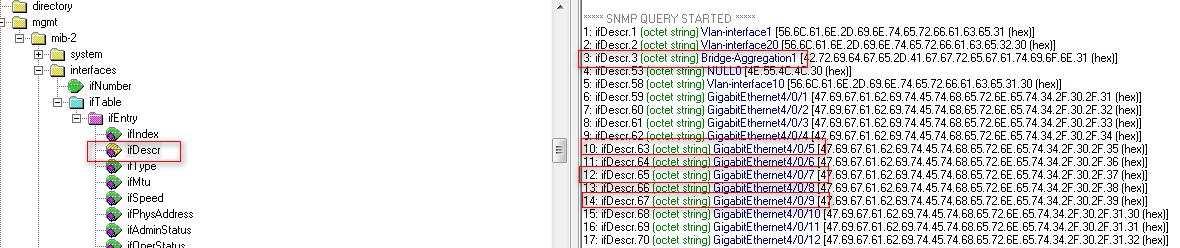

　　(3)通過ifdescr節點讀取實際物理端口信息

　　

可以看到ifdescr.3對應聚合組1，ifdescr.63對應物理口4/0/5，ifdescr.65對應物理口4/0/7，ifdescr.67對應物理口4/0/9，與實際情況一致。



　　(2)通過dot3adAggPortSlectedAggID(1.2.840.10006.300.43.1.2.1.1.12.0)讀取聚合組選中成員端口號，操作方式類似。
