一客戶使用成都H3C S7506E交換機為下聯語音電話進行POE供電，客戶反饋現場會存在不定時下聯話機異常重啟的情況，影響客戶日常工作的正常使用。

　　通過查看交換機的診斷信息，在出現下聯語音話機重啟的時間段，設備上打印如上告警信息，針對打印告警信息分析，進行本地實驗室復現，在交換機下聯語音話機的同樣環境情況下，對下聯語音話機端口的網線進行插拔操作，得到了與現場一致的日志，初步分析為語音話機異常重啟導致端口up/down,從而產生了如上告警信息。

　　于是進一步向客戶了解聯語音話機的型號和交換機的連接情況，以及每次語音話機異常重啟前后是否有相關操作，是否存在規律性?

　　客戶反饋現場一共使用兩種語音話機，分別為有華為和avaya 兩種類型，出現問題的話機均為華為話機且只有一種型號：華為 espace7910;華為語音話機功率10W，5V/2A，使用超5類網線與我司設備相連，連接距離不超過50米，出現問題的端口分布在不同設備的不同槽位板卡上;并且總結故障現象發生的情況，發現華為語音話機在調大聲音或者在進行多方語音通話時會必然發生重啟問題，如果話機不使用POE供電，直接使用自帶電源供電，則不會出現重啟問題。

　　通過客戶反饋的信息分析，懷疑是單板POE供電過載導致語音話機重啟，但是現場語音話機的功耗只有3-6W(較多不超過 10W = 5V * 2A)，本地實驗室單板實測長時間可以為話機供電較大功率為22W。

　　收集反饋現場兩種不同語音話機POE供電信息對比分析：

　　通過收集POE相關信息對比兩個話機分析，avaya語音話機采用IEEE Class 2供電，華為語音話機采用IEEE Class 1供電。

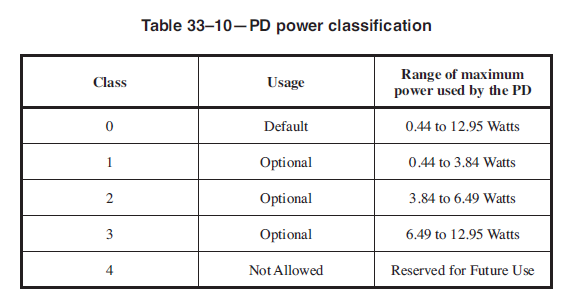

　　根據國家802.3af協議規定POE的CLASS 1的功率標準如下表所示：

　　表格中可以得到標準的CLASS 1給PD設備供電的較大功率不能超過3.84W。

　　根據華為語音話機側給出的話機重啟原因：話機在免提聲音較大時，功率超過標準Class 1的情況，有些交換機不允許話機功率超Class 1，此時便會斷開端口，引起話機重啟。Class 1的功率限制是3.84W，語音話機之前測過有的時候會到4W左右，超過了3.84W的限值。

　　因此可以得出，華為語音話機功率超過標準Class 1功率標準，交換機端口斷開，從而導致語音話機重啟。華為需給出解決辦法，在調大聲音的情況下功率不要超過3.84W。

　　交換機采用POE為下聯PD設備供電問題一般情況下會遇到由于PD設備過載導致無法正常對PD設備供電的情況：

　　由于端口下的功率是相互協商得出的供電功率，一旦PD設備功率超過協商的較大值，交換機可能無法為超出協商功率的PD設備正常供電，可以在交換機上通過命令調整PoE接口的較大功率：

　　在端口視圖下， 配置 poe max-power 29000 //配置端口較大功率是 29W。

　　在處理POE問題時候，需要了解供電的PD設備的連接情況，檢查鏈路，了解供電設備連接的距離，盒式設備可以升級軟件版本和POE固件版本觀察。

　　建議收集信息：

display poe interface // 查看端口的功率協商情況

display poe pse // 查看PSE信息

　　[H3C-probe]debug poe port-mib x // x是指POE 槽位號
