交換機安裝/拆卸PSR150系列電源模塊介紹

　　PSR150-A1和PSR150-D1電源模塊的安裝與拆卸步驟基本相同，本手冊以PSR150-A1電源模塊為例介紹其安裝與拆卸過程。

　　1. 安裝電源模塊

　　(1) 請操作者佩戴防靜電腕帶。需確保防靜電腕帶與皮膚良好接觸，并確認防靜電腕帶已經良好接地。

　　(2) 從電源模塊包裝盒中取出電源模塊，確認電源模塊型號與所需一致。

　　(3) 選擇安裝電源模塊的電源插槽。安裝過程中操作者需正對交換機的電源插槽。

　　(4) 保證電源模塊上下方向正確(電源模塊插入時，請保證電源模塊上文字為正向)，用一只手握住電源模塊上的拉手，另一只手托住電源模塊底部，將電源模塊沿著電源插槽導軌水平插入，直到電源模塊完全進入插槽(如圖3-31中①所示)。

　　(5) 用十字螺絲刀順時針方向擰緊電源模塊兩側的固定螺釘，使電源模塊固定在交換機設備中(如圖3-31中②所示)。

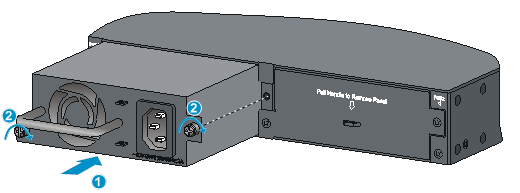

　　圖3-31 電源模塊的安裝

　　· 若準備安裝電源模塊的電源槽位上有電源假面板，請先拆卸電源假面板：用十字螺絲刀逆時針方向旋轉，松開電源模塊插槽假面板上的安裝螺釘，拆下假面板(如圖3-32所示)。

　　· 為了避免損壞電源模塊或受電設備背板的連接器端子，在電源模塊插入過程中動作要緩慢，如果插入過程中遇到的阻力較大或電源模塊位置出現偏斜，必須先拔出模塊，然后重新插入。

　　· 固定螺釘時，如果發現螺釘不能擰緊，很可能是因為電源模塊沒有正確安裝引起的，請仔細檢查。

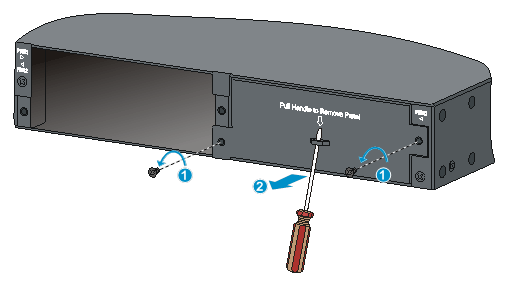

　　圖3-32 拆卸電源模塊插槽假面板

　　2. 拆卸電源模塊

　　拆卸電源模塊的步驟如下：

　　(1) 請操作者佩戴防靜電腕帶。需確保防靜電腕帶與皮膚良好接觸，并確認防靜電腕帶已經良好接地。

　　(2) 拆除電源線與外置供電系統和電源模塊的連接。

　　(3) 用十字螺絲刀對準電源模塊的固定螺釘，并逆時針方向旋轉，直至固定螺釘完全與受電設備脫離。

　　(4) 用一只手握住電源模塊上的拉手，將電源模塊拉出來一部分，然后另一只手托住電源模塊下方，將電源模塊沿著插槽導軌水平緩慢地拉出。

　　(5) 將拆卸下來的電源模塊放置到防靜電墊子上或電源模塊的包裝袋中。

　　若電源模塊拆卸完成后無須安裝新的電源模塊，請及時安裝假面板。

　　3.6.2 安裝/拆卸PSR360-56A&PSR720-56A&PSR1110-56A電源模塊

　　PSR360-56A、PSR720-56A和PSR1110-56A電源模塊的安裝與拆卸步驟基本相同，本手冊以PSR720-56A電源模塊為例介紹其安裝與拆卸過程。

　　1. 安裝電源模塊

　　(1) 請操作者佩戴防靜電腕帶。需確保防靜電腕帶與皮膚良好接觸，并確認防靜電腕帶已經良好接地。

　　(2) 從電源模塊包裝盒中取出電源模塊，確認電源模塊型號與所需一致。

　　(3) 選擇安裝電源模塊的電源插槽。安裝過程中操作者需正對交換機的電源插槽。

　　(4) 如圖3-33所示，保證電源模塊上下方向正確(電源模塊插入時，請保證電源模塊上文字為正向)，用一只手握住電源模塊上的拉手，另一只手托住電源模塊底部，將其后端對準電源插槽，將電源模塊沿電源插槽水平插入插槽。當電源模塊完全插入到插槽時，會聽到電源模塊上的鎖閂卡住插槽的聲音。

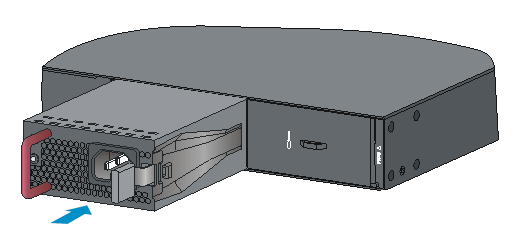

　　圖3-33 電源模塊的安裝

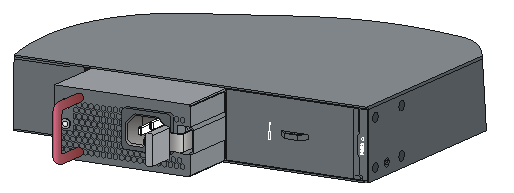

　　圖3-34 PSR1110-56A安裝完成示意圖

　　· 如圖3-34所示，PSR1110-56A電源模塊安裝完成后，設備整機深度會增加64mm(包含電源模塊拉手深度)。

　　· 插入電源模塊的過程中，可以借助輕微的慣性將其插入插槽，從而保證電源后端與背板插口良好接觸。

　　· 為了避免損壞電源模塊或受電設備背板的連接器端子，在電源模塊插入過程中動作要緩慢，如果插入過程中遇到的阻力較大或電源模塊位置出現偏斜，必須先拔出模塊，然后重新插入。

　　· 請妥善保管電源模塊插槽的假面板及電源模塊的包裝盒、包裝袋等物品，以備將來需要時使用。

　　2. 拆卸電源假面板

　　若準備安裝電源模塊的電源槽位上有電源假面板，請先拆卸電源假面板。不同設備提供的電源假面板不同，請根據實際情況選擇合適的拆卸方法。

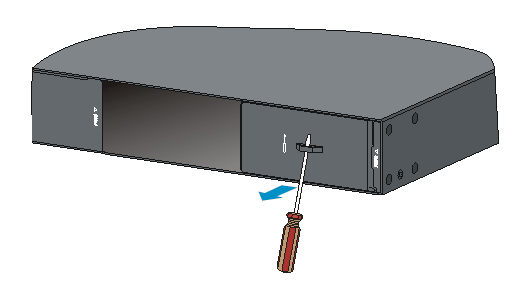

　　方式一：將一字螺絲刀插入假面板上的凸出拉手，沿插槽導軌向外輕微用力拉出假面板(如圖3-35所示)。

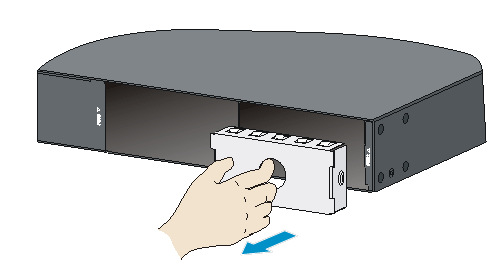

　　方式二：用手扣住假面板上圓孔，沿插槽導軌向外輕微用力拉出假面板(如圖3-36所示)。

　　圖3-35 方式一拆卸電源模塊插槽假面板

　　圖3-36 方式二拆卸電源模塊插槽假面板

　　3. 拆卸電源模塊

　　拆卸電源模塊的步驟如下：

　　(1) 請操作者佩戴防靜電腕帶。需確保防靜電腕帶與皮膚良好接觸，并確認防靜電腕帶已經良好接地。

　　(2) 拆除電源線與外置供電系統和電源模塊的連接。

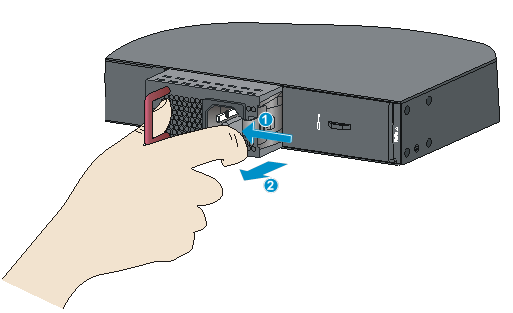

　　(3) 如圖3-37所示，向拉手側掰動鎖閂，同時沿插槽導軌向外拉動電源模塊，將電源模塊拉出來一部分。

　　(4) 用一只手握住電源模塊拉手，另一只手托住電源模塊下方，將電源模塊沿著插槽導軌水平緩慢地拉出。

　　(5) 將拆卸下來的電源模塊放置到防靜電墊子上或電源模塊的包裝袋中。

　　圖3-37 拆卸電源模塊

　　若電源模塊拆卸完成后無須安裝新的電源模塊，請及時安裝假面板。
