交換機的三大功能：

　　MACA地址的學習

　　數據幀的轉發或者是數據幀的過濾

　　利用生成樹協議防止網絡環路

　　首先我們來看第一個交換機MAC地址的學習功能，交換機是通過MAC表來進行交換轉發工作的，所以MAC地址表是交換工作的核心，網絡與交換機的不同之處就在于網橋使用軟件來創建和管理MAC地址表的，而交換機使用ASIC來創建和管理MAC地址表。

　　交換機的MAC地址學習功能：

　　交換機初始化時，要學習進入交換機的數據幀的源地址，并且把源地址及其對應的交換機的端口號記錄在MAC地址表。在MAC地地址表形成之后，交換機要學習進入交換機數據幀的目的地址，并且與MAC地址表中的條目進行比較，完成相應的轉發。

　　▲ MAC地址學習

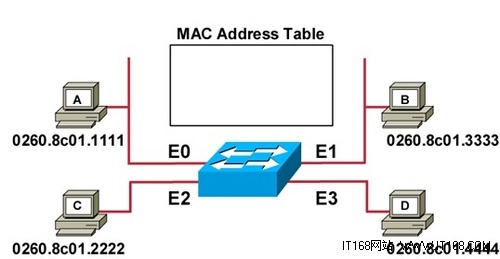

　　交換機開機初始化時，MAC地址表是空的，因為MAC地址表是存儲在內存中的。

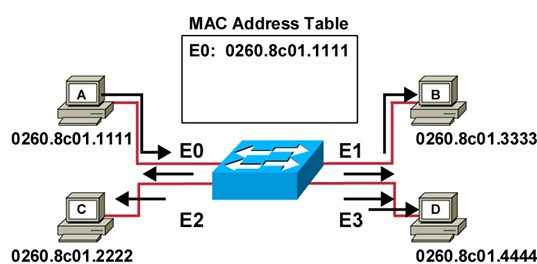

　　如果計算機A發送數據幀到計算機C,此時交換機的E0口接收該數據幀，交換機記錄下該數據幀的源地址C的對應關系及E0口的對應關系。如圖所示：

　　由于交換機并不知道C的MAC地址，所以將此數據幀對除了E0口以外的其他端口進行轉發。

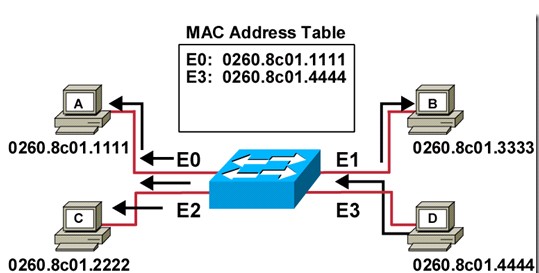

　　如果是計算機D發送數據幀到計算機C，此時交換機的E3口接收該數據幀，交換機記錄下該數據幀的源地址D的地址與端口的對應關系。此時交換機仍然不知道C的地址，所以還是要對除了E0口以外的其他端口上進行轉發。

　　交換機不斷記錄每個接口上接收到的數據幀的地址，一段時間以后所有的端口所連接的MAC地址都會記錄到MAC地址表中。此時計算機A再向計算機C發送數據時，就直接查MAC地址表進行轉發即可，不會再轉發到其他端口上。

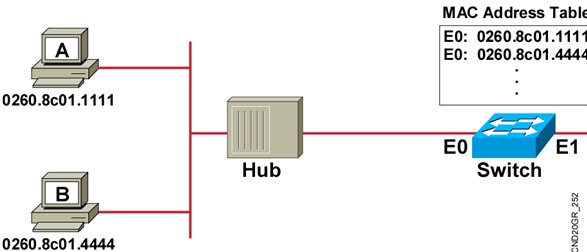

　　在這個圖中計算機A和計算機B通過HUB連接到Switch的E0口上，所以在MAC地址表中記錄兩個MAC地址對應同一個端口，此時如果A與B通訊，則交換機不會轉發該數據幀，因為源和標MAC都在同一個接口上。這就是交換機的地址學習功能以及數據包的轉發過濾。

　　交換機的交換方式一般有三種：直通轉發、片斷轉發和存儲轉發

　　直通轉發：交換機檢測到目錄地址后即轉發數據幀，也就是說只要讀到目標地址以后就開始轉發，大家分析一下數據幀的格式就知道了，加上前導位和目標地址也就是14個字節左右，不需要再往后分析了。這樣減少延時，但是不適合高錯誤率的網絡。因為有一些數據碰撞幀，是小于64字節的，也會一起轉發!

　　片斷轉發：與直通轉發相似，只是在轉發的時候會檢測幀的前64個字節，這前64個字節中會包含一小部分數據，好處是可以把可以把小于64字節的壞幀拋棄掉，以節約帶寬。

　　存儲轉發：這是延時較大的一種轉發，在進行數據轉發之前要將收到的幀進行完整性校驗，確認沒有錯誤才進行轉發，如果有錯誤就不轉發。好處是可以丟棄任何小于64字節和受損的數據包，但是缺點是延遲大。

　　下面看一下網絡環路的形成：

　　網絡環路

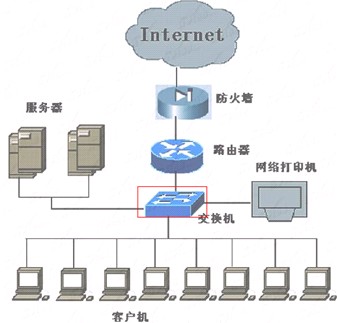

　　大家看下面這個圖：

　　在這個拓撲圖中，交換機就成了一個單點故障，如果交換機壞了，此時的幾個模塊之間都無法進行正常的工作，客戶機不能訪問服務器，不能連接internet，不能訪問打印機，反之都一樣。所謂單點故障，也就是一點發生故障，則整網絡無法正常工作。所以在一般的交換式網絡中，我們都需要對交換機進行冗余，但是引入冗余又會發生一個問題，一個很嚴重的問題，就是網絡環路。下面我們來看看環路對我們的網絡到底造成了什么影響，影響主要有三：

　　1 Broadcast storms 廣播風暴

　　2 Multiple Frame Copies 多重復數據幀

　　3 MAC Database Instability MAC地址表不穩定

　　咱們一一來看

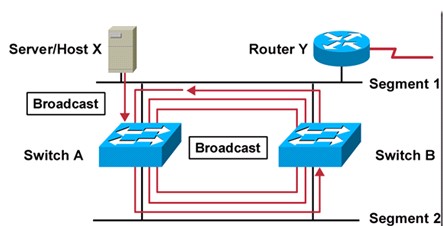

　　廣播風暴：我們看一個圖，大家就明白什么是廣播風暴了：

　　分析：如果主機X希望跟網絡上的其他主機通訊，將數據報傳給交換機A，但交換機仍然會將此報再一次傳給交換機A，依次類似，構成了一個環，而且這個環后面比較嚴重，為什么?我們在講網絡基礎的時候，我們講了數據幀的格式，大家可以回憶一下，但在這個格式中，沒有類似于三層IP報頭中TTL機制，所以數據幀在網絡中將被無限次數的傳遞，從面造成了廣播風暴，如果是單播的數據還要好一些，如果是廣播或者組播數據在這樣一個環路網絡中傳遞則廣播風暴更加明顯。

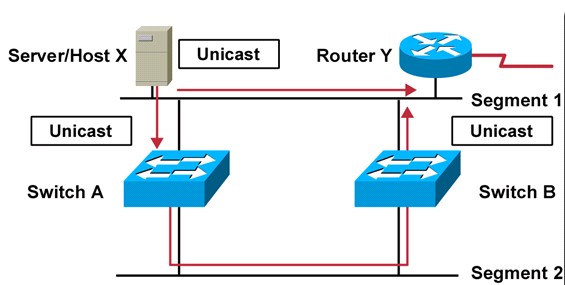

　　多重數據幀：也稱為重復數據幀

　　分析：主機X準備發一個單播幀給路由器Y，數據報發出后，發現有兩條路可以到達路由器Y，一個是直接發過去，還有一條就是通過交換機A轉給交換機B，然后再交給路由器Y，此時路由器Y就收到了兩位一模一樣的數據幀。

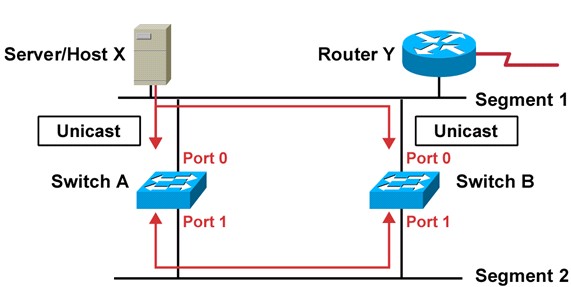

　　還有一個就是MAC地址表的不穩定：

　　分析：還是主機X發送數據幀給路由器Y，路由器的MAC地址表還沒有被交換機學習到，數據幀沿鏈路發送到交換A和交換機B的端口0,那么交換機A和交換機B都將主機X的MAC地址記錄在port 0。因為是通過port 0收到的數據幀，所以會通過兩個交換機的port 1向外泛洪，交叉來到相互交換機的 port 1 口，又認為主機X的MAC地址所對應的端口是port1,即從交換機A發出來的數據幀來到了交換機B的port 1端口。然后交換機 B收到后又通過Port 0口再次泛洪，依次類推，數據幀在環路里重復執行上述過程，交換機A和交換機B重復的在port 1 以及 port0上不斷的學習主機X的MAC地址，造成MAC地址表的不穩定。

　　希望我們成都華為的相關分享可以幫助到您!
