電力通信網QoS的基本設計

 　　電力通信網承載了國家電網安全三、四區的業務，相比調度網，雖然對實時性、可靠性和安全性要求沒有那么高，但承載的信息業務卻是種類較多、信息量較大的。隨著十一五國網、網省一二級通信網的完成，電力通信網的建設已經開始向電力通信網的地市網延伸，地市數量多，網絡建設規模大，為了節省IT人員的實施時間，提供高質量的承載信息業務，很有必要建立統一的QoS設計和實施標準。

　　本文將結合電力信息承載網的架構和業務特點，探討電力行業廣域網的QoS基本設計思路，以供參考。

　　1. QoS技術

　　• 網絡QoS技術的本質是什么?

　　QoS技術無論采用何種理論模型和技術手段，較終還是要體現在對業務的帶寬資源分配和發送優先順序上。因為目前的網絡設備還無法直接設計出網絡的丟包率、時延和抖動，但是能夠精確的分配帶寬和對業務報文進行排序發送。所以QoS的設計本質其實是網絡對不同業務在各個途經節點的帶寬資源分配和發送順序的設計。而業務的質量保證卻不僅僅是靠帶寬分配和報文發送順序進行全面保證的，比如還要考慮到鏈路的線路質量、物理拓撲、路由設計、可靠性設計、負載分擔設計、安全性，以及業務終端自身對業務質量的提升技術，如視頻編解碼器的算法優化等等因素，這些都會影響到網絡業務的服務質量。因此，這里說的網絡QoS設計的實質是網絡對業務的帶寬可控分配，再加上一些發送順序、丟包和緩沖的細節技術設計(主要針對媒體業務)，多數情況下就是業務帶寬的設計。簡言之，就是一組主要的流量控制技術。如果說路由設計負責業務的可達性，QoS設計則主要負責業務的流量調節。

　　• 電力通信網QoS技術應用在哪里?

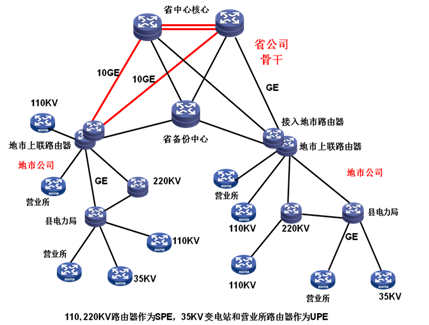

　　簡單的說，只要涉及到帶寬分配和對業務服務質量有要求的地方，就會有QoS設計?；谶@兩點，QoS技術主要應用于電力通信網的骨干廣域網絡和語音、視頻等媒體業務系統。具體到電力通信網絡中，則在35KV變電站以上的各廣域網設備上均需進行QoS策略設計(如圖1所示)。

　　圖1 電力通信網的典型網絡結構

　　• 網絡QoS設計的標準是什么?

　　網絡QoS設計的本質是解決帶寬資源與業務流量需求之間的矛盾，在矛盾中尋求一種動態的平衡，達到帶寬資源的較大化和業務的高價值利用。因此，在電力通信廣域網QoS設計過程需要考慮5個重要指標：網絡和業務的QoS設計的全面性，帶寬資源的利用效率，重點業務端到端的質量，不同時刻QoS策略的動態效果，QoS策略及部署的簡單性。

　　2. 電力通信網QoS的設計流程和準備工作

　　2.1 電力通信網QoS設計流程

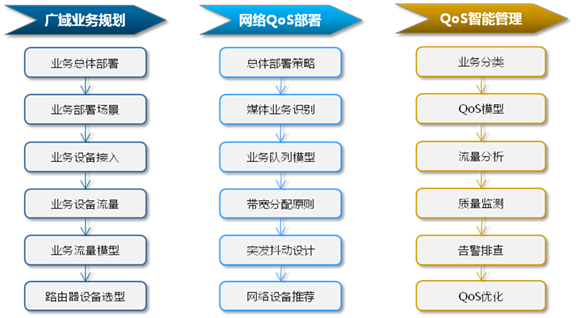

　　如圖2所示，全面的QoS設計流程應該包括三個部分：基于現有網絡資源的業務帶寬宏觀規劃，針對具體業務和網絡設備的QoS技術設計，以及全網和重點業務的部署監管。當然，針對一個具體的電力通信網項目，可能并不會用到圖中所列的所有環節：

　　圖2 QoS設計基本流程

　　廣域業務規劃：理解電力通信網絡業務規劃是設計QoS方案的基本前提。業務規劃主要涉及兩大方面，一是電網的行政劃分和相關路由、VPN、拓撲設計。比如地域的劃分(省、地市、縣等)和部門的劃分，如市場、生產、財務、信息、調度等部門;二是安全區三、四的業務，比如語音業務、視頻會議、視頻監控、生產信息、OA辦公等等。這兩方面的因素是QoS業務分類設計的基本前提。

　　QoS策略制定：在了解電力通信業務規劃的前提下，針對網絡中的帶寬瓶頸節點，制定適合的業務流量分配方案是達成客戶對業務流量和質量保證目標的關鍵。對于35KV以上的變電站和營業所，很多帶寬都比較充足，但也應該進行策略設計，以充分保障核心業務，防止攻擊業務和風暴對正常業務的影響。

　　QoS部署和監管：廣域網絡規模大、業務種類多，QoS方案無論是部署，還是實施效果監管都比較復雜。借助H3C iMC網絡管理平臺的QoS管理組件可以簡化QoS部署過程，提供QoS方案的實時隊列流量監管。如果需要更為精細的流量分析，我們還可以采用NTA和SLA對業務的流量和質量進行監管。

　　2.2 電力通信網QoS設計準備

　　圖3 QoS部署典型架構

　　圖3是電力通信地區廣域網承載的典型架構，以及相應QoS部署建議。其中UPE多為110kv以下變電站的廣域網接入設備，SPE為110kv和220kv以上變電站設備。

　　• SGI業務的帶寬需求

　　電力通信網采用IP和MPLS VPN組網，因此作為廣域網帶寬分配和業務質量保障的QoS方案要因實際業務量和出口帶寬而設計。后文將詳細論述。

　　• 媒體業務的自然需求



度量參數	高清	實時視頻	監控點播	監控存儲	語音	園區網分配	廣域網分配
時延	150ms	150ms	1000ms	500ms	150ms	20%	80%
抖動	10ms	10ms	100ms	30ms	30ms	50%	50%
丟包	0.05%	0.10%	0.10%	3%	1%	50%	50%
凈荷帶寬	3～16M	128K～4M	128K～8M	128K～8M	8K、64K	——	——
實占帶寬	4.2～22M	250K～10M	250K～11M	250K～11M	24K、80K	——	——

　　表1. 媒體業務對網絡質量的要求

　　業務和網絡評估

　　• 媒體業務：確定網絡中服務質量要求較高的媒體業務和相應帶寬、時延、抖動和丟包要求，整體初步評估網絡的可滿足性。

　　• 網絡瓶頸：根據媒體業務和容量要求，確定網絡關鍵擁塞點。

　　• 準入控制：對網絡擁塞點的媒體業務量進行呼叫準入控制，防止媒體業務自身擁塞。

　　鏈路和設備評估

　　• 鏈路評估：對于低速鏈路如E1，不建議視頻和數據業務混合轉發，或者要求視頻業務等優先級業務實占帶寬不能超過總帶寬的1/3。對于低速接口捆綁鏈路，不建議進行視頻業務轉發，尤其對高碼率視頻。

　　• 設備評估：需要重點評估QoS性能和接口Buffer，后文將詳細介紹。

　　QoS設計和計算

　　• 業務識別：業務識別的原則是越早越好，以減輕上級網絡設備業務識別負擔。對于電力通信網網絡，語音、視頻業務建議采用專用的IP地址規劃進行區分，這樣就可以在UPE或PE設備的接入口通過IP識別業務并進行相應的優先級標記，而廣域網出口(MPLS報文)只需進行優先級映射并進行隊列調度即可。這樣設計更為有效，而不需要所有媒體業務終端進行標記了。

　　• 流量監管：對網絡瓶頸點上游入端口進行流量限速，防止非優先級業務沖擊導致的網絡設備性能下降。

　　• 擁塞避免：根據隊列內業務分類和權重進行擁塞時的丟包處理。

　　• 隊列調度：根據業務種類和各自帶寬需求進行出口帶寬評估，確定業務帶寬比例和優先級差別。

　　• 流量整形：針對視頻類業務一般不推薦。對視頻業務，權衡自身時延、突發流量情況和下游設備緩沖能力后，可以進行整形。

　　3. 業務的分類標準和識別

　　3.1 廣域網業務的分類標準

　　QoS的核心任務有兩點：一是帶寬分配，二是確定調度優先順序，前者較為主要。在廣域網中，帶寬分配大多數情況是基于客戶的地域分布、網絡結構和部門構成等行政因素進行劃分，而對調度順序的決定往往是根據業務的服務質量需求進行劃分。但在電力通信網中，沒有相應的部門帶寬分配需求，因此QoS業務分類就只需考慮業務屬性。

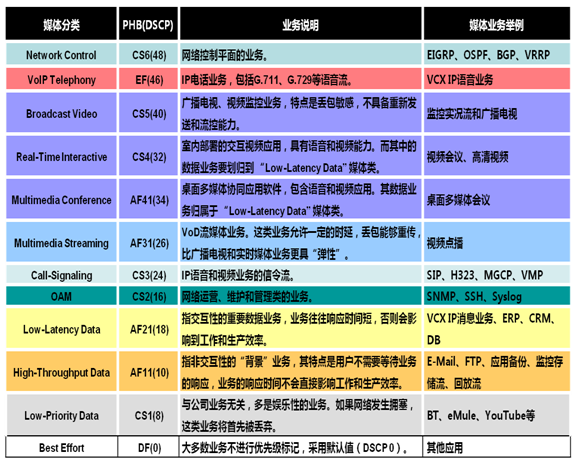

根據RFC4594標準分類，QoS業務分類按照流量的業務屬性劃分為以下幾類(如表2所示)：

　　業務分類標準

　　RC4594不僅根據業務性質和對服務質量要求的差異，對業務進行了分類，并且為了提高業務識別效率，還對不同類別的業務進行了標準的分類標記。QoS設計原則上要求在較接近數據源端的設備上識別數據流并根據統一的業務模型進行標記，之后的各個節點信任數據流的標記并根據標記進行QoS處理，保證QoS服務質量。但是對于實際組網情況，一般是采取就近(網絡擁塞接口前較近的設備或端口)和能夠(準確區分業務)結合的原則決定在哪里進行首次業務分類和標記，這樣就避免了該擁塞節點前那些設備不必要的分類和標記操作，同時保證了對于擁塞接口的流量分類的完整性和針對性。也有時候會考慮核心設備的業務分類帶來的性能壓力，而把業務分類放在前面一跳的設備上進行。

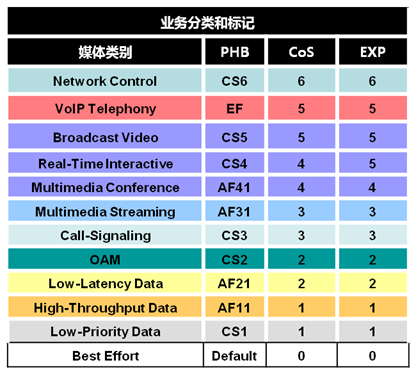

　　根據承載鏈路是采用二層以太、三層IP還是MPLS鏈路，可以分別采用CoS、DSCP、EXP進行業務標記。由于端到端鏈路上承載方式有可能發生變更，比如從IP承載改為了MPLS轉發，此時就需要在承載層發生變更的設備上使能優先級信任和映射功能，也就是說標記體系之間必須有一個完整的映射關系。這樣才能避免業務多次識別，保證端到端業務服務等級的一致性(如表3所示)。

　　表3. 業務優先級映射關系

　　3.2 電力通信業務識別

　　3.2.1 主要承載業務的識別

　　電力通信網主要包括安全區三(生產管理區)和安全區四(管理信息區)的業務。為了統一實施業務劃分和識別，建議依據IP地址規劃進行語音、視頻、辦公數據等業務的進行識別。采用媒體業務端口號的方式也是一類辦法，但各媒體廠商的端口范圍不一，會對業務識別帶來困難。表4列出H3C公司常用媒體業務端口特征，供參考：

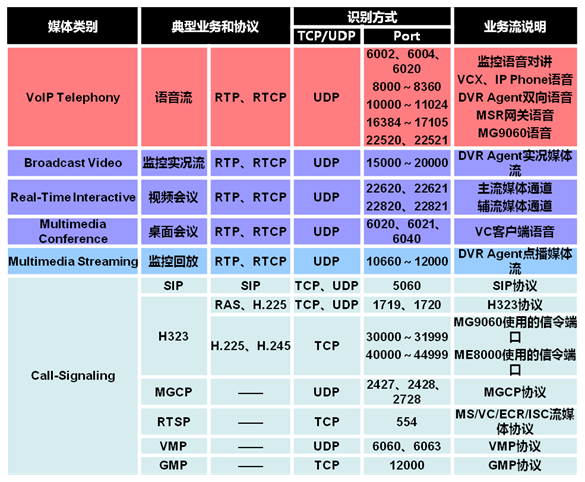

　　表4. 多媒體業務識別

　　3.2.2 控制管理業務的識別

　　表5列出了業界常見路由協議和網管報文特征：

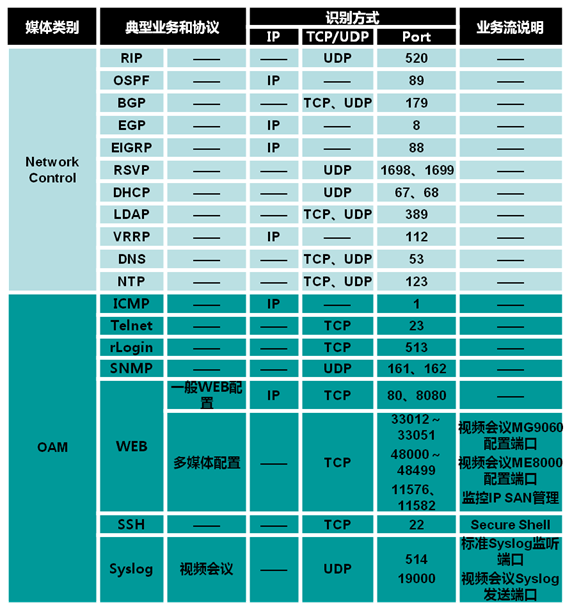

　　表5. 控制和管理業務識別

　　3.2.3 常見數據業務的識別

　　表6列出了業界常見數據業務的報文特征：

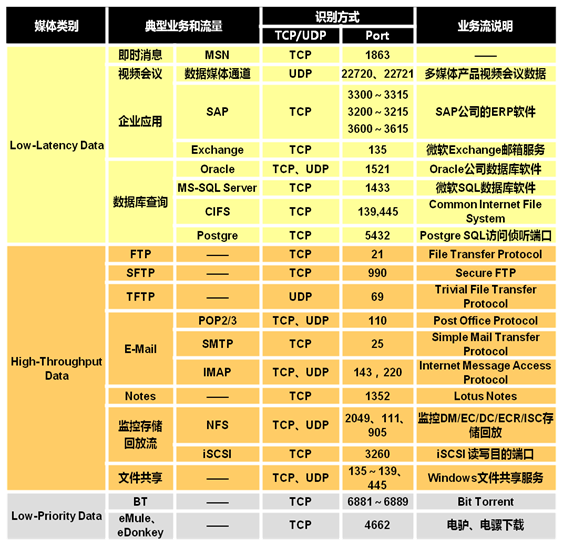

　　表6. 常見數據業務識別

　　3.2.4 ACL業務識別管理

　　根據以上業務分類方式和常見業務端口特征，通過H3C iMC ACL Manager進行業務流定義，并可以將ACL配置保存為模板資源，供所有設備使用(如圖4所示)。

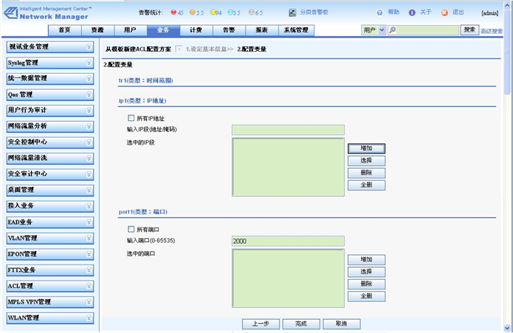

　　圖4 iMC ACL Manager的ACL定義

　　4. 電力通信網QoS隊列策略

　　4.1 QoS隊列模型的選擇

　　RFC4594從標準理論上對業務進行了完整劃分，但在具體電力通信網建設中，我們通常不會針對每種業務分類指定調度隊列，而是根據實際業務構成、端口速率和業務保證的精細度需要，將這些業務流引入到比業務分類更少的隊列中做調度即可。常見的業務隊列構成有4類(1個優先級隊列，2個帶寬保證隊列，1個盡力轉發隊列)、6類和8類隊列模型(如表7所示)。

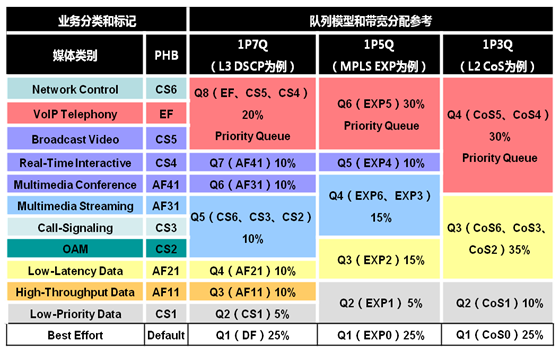

　　表7. 業務分類和隊列調度模型

　　4類隊列模型較為簡單，在通信網對業務不需要精細劃分，或帶寬較為充分的高帶寬下，可以采用4隊列調度模型。

　　6類隊列模型較為復雜，針對鏈路帶寬適中，信息業務需要較為細致分類的情況。

　　8類隊列模型較全面，將來信息業務分類精細，VPN劃分種類較多的情況下可以使用。

　　在實際建設中，要根據SGI網對業務的分類精細化的發展要求，同時參考表7所列的標準的隊列模型進行設計。一般建議至少采用4類隊列模型，以保證語音視頻類優先級業務、路由管理類協議、重要數據業務和盡力轉發業務的整體QoS效果。如果還要同時考慮不同下級部門(如省對地市，地市對區縣)的業務總體流量控制，則可能需要采用分層QoS隊列調度機制。

　　4.2 QoS隊列參數的設計

　　在電力通信網的QoS隊列設計中，除了保證語音視頻等實時性較強業務的優先轉發外，較為關注的是各個隊列的帶寬分配。帶寬分配主要根據客戶對業務的實際帶寬需求制定，但為了達到較佳的QoS部署效果，建議遵循以下兩個帶寬分配原則和一個視頻突發流量參數設計經驗，這是H3C在測試中心實驗數據基礎上，結合大量的實際部署實踐的總結。

　　QoS帶寬分配原則：基于隊列帶寬需求進行分配，為達到整體業務較佳QoS效果，推薦遵循以下原則：

　　PQ(或者EF)<1/3總帶寬原則：語音、視頻等采用PQ/LLQ隊列保證其優先轉發的同時，卻增加了數據業務的排隊時延，甚至丟包。PQ所占帶寬比例越大，PQ業務瞬間突發對數據業務的沖擊就越大。根據H3C大量項目建設經驗和實驗室數據，PQ帶寬設計少于總帶寬的1/3是保證業務總體質量達到較佳的基本要求。

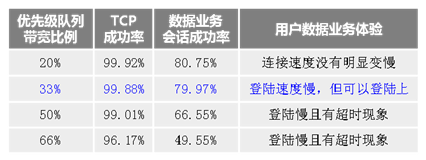

　　表8. 優先級隊列流量突發時對數據業務(FTP)的影響

　　DF>1/4總帶寬原則：Default Forwarding默認轉發隊列，就像一個公共通道，為優先級標記為0的盡力轉發業務和優先級業務超出指定帶寬的額外流量轉發使用，預留充足的帶寬能夠為其他業務和應對優先級業務流量突發提供很好的保障。所以，一般推薦DF帶寬不低于總帶寬的1/4。

　　視頻業務隊列Burst設計：由于視頻業務流自身存在I、P、B幀構成情況，導致其流量自身存在突發情況，由于I幀流量較大，其產生的突發瞬間速率可達到視頻平均帶寬的10倍以上，因此在視頻業務隊列進行參數設計時，需要考慮其CBS(承諾突發尺寸)設計滿足視頻自身突發的需求，保證瞬間報文不會丟失。針對25fps(每秒25幀)的PAL制式的視頻幀構成，以常見的1個I幀+24個P幀的具體構成情況，當視頻帶寬設定為4M時，需要保證CBS不小于一個I幀的大小(約為64KB)，以此類推，當視頻帶寬設計為8M時，建議CBS設計不小于128KB。表9根據視頻碼率和視頻幀構成情況計算出I幀流量的大小，可以作為CBS設計參考。

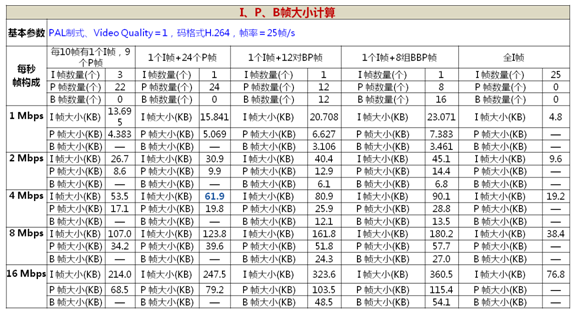

　　表9. 視頻I、P、B幀流量情況

　　4.3 QoS隊列部署和監管

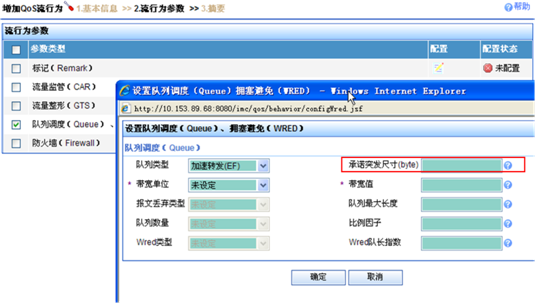

　　完成了對各類業務的隊列模型選擇和參數設計后，可以通過管理平臺iMC QoS Manager進行QoS策略的部署(如圖5所示)。

　　圖5 iMC QoS管理部署界面

　　QoS策略部署：結合ACL流分類或者業務優先級，進行向導式部署，包括業務識別、流量監管、擁塞避免、隊列調度和流量整形。

　　在iMC QoS Manager完成了隊列策略部署后，還可以分別選擇廣域網管理平臺iMC NTA和SLA組件對不同QoS隊列的流量和服務質量進行監測，提供QoS策略優化參考。

　　借助NTA管理組件的流量監管功能，對廣域網設備的流量基于業務優先級標記，或者ACL所設定的IP特征進行統計，可以實現QoS策略部署效果的監管(如圖6和圖7所示)。

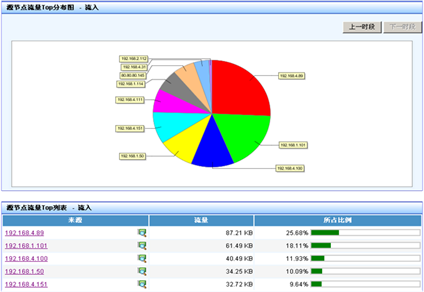

　　圖6 iMC NTA節點TopN流量監管界面

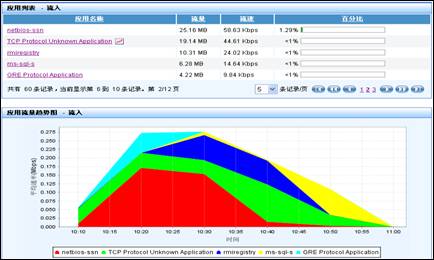

　　圖7 iMC NTA端口流入流量監管界面

　　NTA監管與廣域網絡設備SR88、SR66和MSR路由器系列的NetStream流統計技術配合，可實現廣域準實時流量監管。

　　NTA可自動生成流量/應用/節點/會話四大類數十種預制報表，也可自定義報表。

　　通過SLA管理組件設置檢測流量的業務優先級標記，或者ACL所設定的IP特征進行統計，可以實現QoS策略質量效果的監管。

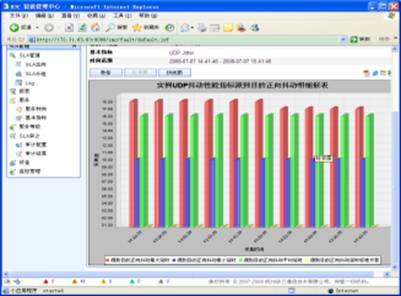

　　圖8 iMC SLA網絡質量柱狀監管界面

　　SLA質量監管：SLA監管與網絡設備NQA質量分析技術配合，可實現廣域網業務質量監管。

　　SLA質量報表：SLA提供設備管理、服務等級定義、服務類型定義、實例管理、審計管理和報表管理等功能。

　　4.4 QoS管理任務小結

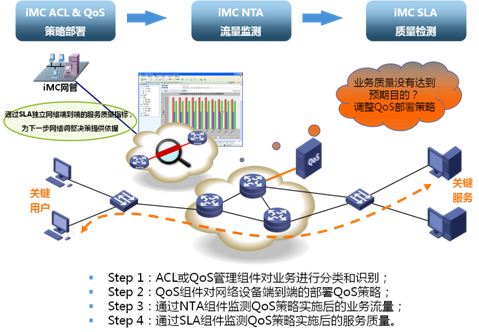

　　從前面的QoS設計過程看出，完整的QoS管理應該包括業務的流量分類定義，QoS策略部署、QoS隊列或業務流量的監管，以及業務的端到端的質量檢測(如圖9所示)。

　　圖9 iMC對QoS部署的步驟

　　5. 結束語

　　以上對電力通信網的基本QoS設計過程的介紹，更多的是提供了一種QoS設計參考思路，但是針對具體的各地電力通信網，會有一些業務區分粒度上的差異，還需要進行細致的QoS設計。

　　希望我們成都華三的相關分享可以幫助到您!
