電力業務系統容災技術分析

 　　一、電力企業面臨的挑戰

　　隨著電力業務的發展，應用業務集成、一體化平臺及統一門戶已經成為趨勢，其中數據的集中存儲大大降低了企業的存儲管理成本、提高了存儲空間利用率以及企業的投資回報率。然而隨著企業的發展，數據越來越多，也越來越重要，企業的存儲管理也面臨著新的挑戰。

　　對于電力企業賴以運行的數據來說，災難涵蓋了所有可能導致數據遭到破壞的計劃外事件都屬于災難的范疇，其中包括自然災害(地震、臺風、火災、水災等)，企業運行所依賴的服務的中斷(電力中斷、網絡中斷等)，IT系統故障(IT設備硬件、軟件故障)，人員錯誤操作，惡意攻擊(黑客、病毒)，以及恐怖襲擊等。

　　隨著數據的可用性成為區別電力企業信息化水平的重要指標，企業正在將越來越多的資源用于確保業務的連續運營。而數據的丟失必然會導致企業正常的業務運作中斷，帶來巨大的經濟損失、聲譽損失、以及客戶忠誠度下降等各種損失。

　　據IDC的統計數字表明，美國在2000年以前的10年間發生過災難的公司中，有55%當時倒閉，剩下的45%中，因為數據丟失，有29%也在兩年之內倒閉，生存下來的僅占16%。Gartner Group的數據也表明，在經歷大型災難而導致系統停運的公司中有2/5再也沒有恢復運營，剩下的公司中也有1/3在兩年內破產。

　　或許以上案例頗有危言聳聽之嫌，畢竟山崩地裂大火熊熊的場面不常出現。但造成損失的不止是這些恐怖性的災害，失手按錯鍵、錯點鼠標、或者失手打翻一杯水潑到筆記本電腦上，都可能給帶來巨大的麻煩。因此，對容災來說，“亡羊補牢，猶未晚也”的觀點顯然已經過時，“防患于未然”才能做到未雨綢繆。

　　二、容災的實質

　　國務院信息化工作辦公室發布的《重要信息系統災難恢復指南》中，這樣定義了容災——“由于人為或自然的原因，造成信息系統運行嚴重故障或癱瘓，使信息系統支持的業務功能停頓或服務水平不可接受、達到特性的時間的突發性事件，通產導致信息系統需要切換到備用場地運行”。

　　因此，任何必須恢復的數據訪問中斷都是災難。進一步分析各種可能導致災難的發生的原因，災難可以分為以下幾種：

　　i. 自然災難：包括火災、臺風、水災、地震等突發自然災害造成的業務系統的災難，而不同地區的自然災害的發生有一定的統計概率，而且自然災害的影響范圍是有一定區域的。

　　ii. 社會災難：包括企業運行所依賴的服務的中斷(電力中斷、租用網絡中斷等)、恐怖分子制造的爆炸、戰爭引起定點破壞等災難，國內外社會不安定因素的存在，必須引起足夠的憂患意識。美國“911”事件就是一個很好的例子，一些沒有采取任何容災措施的企業由于核心業務數據的破壞而較終破產，而一些采用了容災措施的企業得以生存，有的建立了備用業務系統的企業的業務能夠很快恢復。

　　iii. IT系統災難：包括IT設備硬件、軟件故障等。

　　iv. 人為災難：包括IT系統管理人員的誤操作、來自網絡的惡意攻擊、計算機病毒發作造成的數據災難。近幾年，人為災難更為突出，特別是計算機病毒造成的數據損失觸目驚心。采用后發制人策略的防計算機病毒系統難以保證數據的安全，有必要建立數據的備份機制。

　　顯然，影響電力信息系統安全的因素是多方面的，需要采用不同的技術手段來解決。所謂容災，就是為了防范由于自然災害、社會動亂、IT系統故障和人為破壞造成的電力企業信息系統數據損失的一項系統工程。

　　通常，把正常情況下支持日常業務運作的信息系統稱為生產系統，而其地理位置則稱為生產中心。當生產中心因災難性事件(如火災、地震等)遭到破壞時，為了迅速恢復生產系統的數據、環境，以及應用系統的運行，保證系統的可用性，這就需要異地容災系統(其地理位置稱為災備中心)。

　　建立異地災備中心的優勢在于：

　　i. 強大的一級災難抗御能力。

　　ii. 有效防止物理設備損傷產生的災難后果。

　　iii. 提供99.9999%的安全機制。

　　iv. 實時數據復制提供強大的數據交換能力。

　　顯然，建立災備中心可以應對絕大部分的災難(包括火災、自然災害、人為破壞等意外事件)。除了從容面對上述突發式災難的威脅，一個完備的容災系統還應該能夠處理各種漸變式災難，能夠從病毒損害、黑客入侵、或者系統軟件自身的錯誤等導致的數據丟失的狀況 下，快速重建生產中心。

　　三、容災的實現方式

　　3.1、 概述

　　通常，應用服務器通過SAN訪問存儲資源的拓?fù)浣Y(jié)構圖如圖3-1所示。

　　圖3.1：SAN存儲結構

　　SNIA(Storage Networking Industry Association，存儲網絡工業協會)針對SAN共享存儲模型進行了進一步的細化，把SAN存儲分為：

　　i. 應用層

　　ii. 文件/記錄層

　　iii. 塊管理

　　iv. 物理存儲設備

　　如圖3.2所示。

　　圖3.2：SNIA共享存儲模型

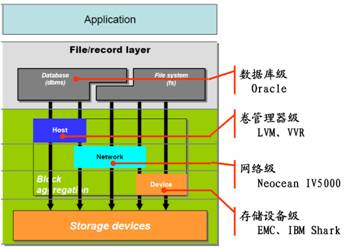

　　因此，可以從文件/記錄層、塊管理層來實現容災，如圖3.3所示。根據容災的發起端來進行劃分，容災可分為：

　　i. 數據庫級容災

　　ii. 卷管理級容災

　　iii. 網絡級容災

　　iv. 存儲設備級容災

　　圖3.3：容災的實現方式

　　3.2、 數據庫級容災

　　以O(shè)racle數據庫為例，數據庫級容災方式的主要由第三方的軟件或者Oracle自帶的Data Guard 中的Logical Standby來實現，其傳輸?shù)氖荢QL指令或者重做日志文件。下面以第一種方式進行詳細說明。

　　這類第三方軟件的原理基本相同，其工作過程可以分為以下幾個流程：

　　第1步：使用Oracle以外的獨立進程，捕捉重做日志文件(Redo Log File)的信息，將其翻譯成SQL語句

　　第2步：把SQL語句通過網絡傳輸?shù)綖?zāi)備中心的數據庫，在災備中心的數據庫執行同樣的SQL。

　　顯然，數據庫級容災方式具有如下技術特點和優勢：

　　i. 在容災過程中，業務中心和備份中心的數據庫都處于打開狀態，所以，數據庫容災技術屬于熱容災方式;

　　ii. 可以保證兩端數據庫的事務一致性;

　　iii. 僅僅傳輸SQL語句或事務，可以完全支持異構環境的復制，對業務系統服務器的硬件和操作系統種類、以及存儲系統等都沒有要求;

　　iv. 由于傳輸?shù)膬?nèi)容只是重做日志或者歸檔日志中的一部分，所以對網絡資源的占用很小，可以實現不同城市之間的遠程復制。

　　其實現方式也決定了數據庫級容災具有以下缺點：

　　i. 對數據庫的版本有特定要求;

　　ii. 數據庫的吞吐量太大時，其傳輸會有較大的延遲，當數據庫每天的日量達到60G或更大時，這種方案的可行性交差;

　　iii. 實施的過程可能會有一些停機時間，來進行數據的同步和配置的激活;

　　iv. 復制環境建立起來以后，對數據庫結構上的一些修改需要按照規定的操作流程進行，有一定的維護成本。

　　v. 數據庫容災技術只能作為數據庫應用的容災解決方案，如果需要其他非結構數據的容災，還需要其他容災技術作為補充

　　3.3、 卷管理級容災

　　卷管理級容災有多種實現方式，而基于主機邏輯卷的同步數據復制方式以VERITAS Volume Replicator(VVR)為代表。VVR是集成于VERITAS Volume Manager(邏輯卷管理)的遠程數據復制軟件，它可以運行于同步模式和異步模式。在同步模式下，其實現原理如圖3.4所示。

　　圖3.4：應用服務器實現同步遠程復制

　　當應用程序發起一個I/O 請求之后，必然通過邏輯卷層，邏輯卷層在向本地硬盤發出I/O請求的同時，將向異地系統發出I/O 請求。其實現過程如下：

　　第1步：應用程序發出第一個I/O 請求;

　　第2步：本地邏輯卷層對本地磁盤系統發出I/O 請求;

　　第3步：本地磁盤系統完成I/O 操作，并通知本地邏輯卷“I/O 完成”;

　　第4步：在往本地磁盤系統I/O 的同時，本地主機系統邏輯卷向異地系統發出I/O 請求;

　　第5步：異地系統完成I/O 操作，并通知本地主機系統“I/O 完成”;

　　第6步：本地主機系統得到“I/O 完成”的確認，然后，發出第二個I/O 請求。

　　因此，必須在生產中心和災備中心的應用服務器上安裝專用的數據復制軟件以實現遠程復制功能，并且兩個中心之間必須有網絡連接作為數據通道。

　　使用這種方式，對存儲系統沒有限制，同時可以在服務器層增加應用遠程切換功能軟件從而構成完整的應用級容災方案。

　　但是，這種數據復制方式也存在一些明顯的不足：

　　i. 對軟件要求很高，生產中心和災備中心的每一臺應用服務器上都需要安裝專門的軟件，隨著服務器數目的增加，成本也線性增加。因此需要考慮軟件的采購成本，以及對應用服務器平臺的支持。

　　ii. 每一個應用服務器對應一個節點，需要考慮實施、管理和維護的復雜性。

　　iii. 需要在服務器上運行軟件，不可避免的對服務器性能會有影響，占用服務器寶貴的CPU、內存等資源。

　　iv. 不管是同步、還是異步方式，必須要考慮網絡性能。由于這些復制軟件是基于應用級別的(在設備級別以上)，當在網絡情況不佳的情況下，主機操作系統或者某個硬件的故障，會造成整個復制數據的不一致或完全損壞。而且，這類軟件也無法提供基于時間點的快照功能。

　　v. 存儲目標數據的邏輯卷不能被業務系統所使用，屬于冷容災方式。

　　3.4、 網絡級容災

　　網絡級容災主要是指基于虛擬存儲技術的容災。使用虛擬化數據管理產品實現的遠程復制原理如圖3.5所示。

　　圖3.5、虛擬化存儲產品實現遠程復制

　　當應用程序發起一個I/O 請求之后，向本地硬盤發出I/O請求必然經過虛擬化數據管理產品，虛擬化數據管理產品向本地硬盤寫入數據，同時把數據的變化量保存到特定區域，通過不同的方式靈活的把數據同步到災備中心。其實現過程如下所示：

　　第1步：應用程序發出第一個I/O 請求，本地邏輯卷層把I/O 請求發送給虛擬化數據管理產品;

　　第2步：虛擬化數據管理產品向本地磁盤系統發出I/O請求，同時把數據的變化量保存到特定區域;

　　第3步：本地磁盤系統完成I/O 操作，并通知虛擬化數據管理產品“I/O 完成”;

　　第4步：虛擬化數據管理產品通知本地邏輯卷層“I/O 完成”，本地主機系統得到“I/O 完成”的確認，然后，發出第二個I/O請求;

　　第5步：同時，虛擬化數據管理產品根據預設的策略把數據變化量同步到災備中心;

　　第6步：異地系統完成同步，并通知本地系統“I/O 完成”。

　　可以看出，數據的寫入必須由虛擬化數據管理產品進行轉發，存儲路徑變長，因此會對性能有些影響。

　　但是從容災的實現角度來說，存儲虛擬化容災基于存儲虛擬化技術，因此具有應用層容災和存儲設備容災無法比擬的優勢：

　　i. 整合各種應用服務器(包括不同的硬件、不同的操作系統等)，并且無需在應用服務器上安裝任何軟件，遠程復制的過程不會對應用服務器產生影響。

　　ii. 整合各種存儲設備(包括不同的廠商、不同的設備接口等)，因此存儲設備可以完全異構，不同廠商不同系列的陣列可以混合使用，大大節約客戶方案復雜程度和實施難度。

　　iii. 方案的實施可以完全不在乎客戶現有的存儲設備是否支持遠程數據容災，大大保護客戶投資，增加了投資回報率。

　　iv. 生產中心和災備中心的多個存儲設備可以作為一個統一的存儲池進行管理，存儲空間利用率和存儲效率大大提高。

　　v. 針對不同的應用服務器通過統一的平臺實現容災，管理維護大大簡化。

　　vi. 通常存儲虛擬化產品能夠支持復制、鏡像等主流的容災技術，用戶可以為不同應用靈活選擇，制定“較適合”的容災方案。

　　3.5、 存儲設備級容災

　　通過存儲控制器實現的設備級數據遠程鏡像或復制是傳統容災方式中較高效較可靠的方式?；诖疟P系統的同步數據復制功能實現異地數據容災，其實現原理如圖3.6所示。

　　圖3.6存儲設備實現同步遠程復制

　　當應用服務器發出一個I/O 請求之后，I/O 進入本地磁盤控制器。該控制器一方面在本地磁盤系統處理I/O，同時通過專用通道、FC光纖通道(IP over FC)或者租用線路，將數據從本地磁盤系統同步復制到異地磁盤系統。其實現過程如下：

　　第1步：應用服務器發出第一個I/O 請求;

　　第2步：本地磁盤系統在處理I/O請求的同時，會向異地磁盤系統發出I/O 請求;

　　第3步：異地磁盤系統完成I/O 操作，并通知本地磁盤系統“I/O 完成”;

　　第4步：本地磁盤系統向應用服務器確認“I/O 完成”，然后，主機系統發出第二個I/O 請求。

　　因此，遠程復制由生產中心和災備中心的存儲系統完成，對應用服務器完全透明。其缺點主要在于：

　　i. 不能跨越品牌，只能在相同的產品甚至是相同的型號之間實現容災。

　　ii. 無法提供足夠的靈活性，且成本很高，并不能保護用戶之前在存儲上的投資。

　　iii. 兩個中心之間必須有專用的網絡連接作為數據通道，使得該容災系統對通信線路的要求較高，初期成本也非常昂貴。

　　iv. 由于這些設備往往采用的是一些專用的設備和通信方式，安裝維護都比較復雜，往往由于設置的不周全或者通信距離或線路的限制，造成容災系統實施的失敗。

　　3.6、 容災方式比較
