一、概述

　　眾所周知電力調度、通信數據網是承載電力生產業務的網絡，重要性不言而喻，調度數據網要確保關鍵的實時業務以及非實時業務的順暢轉發;調度數據網由于承載重要生產業務，網絡的可靠性要高，這樣才能避免對電網運行產生影響，同時要確保調度數據網中承載的實時業務和非實時業務的邏輯隔離，滿足電力二次安全防護的規定，以上這幾點要求都要依托于組建電力調度、通信數據網的網絡設備來實現。

　　SR系列路由器采用先進的分布式體系架構，提供強大的處理性能，分布式的體系架構又實現了路由引擎和業務引擎硬件分離，確保系統全速運行時業務和控制互不干擾，可以保證實時業務和非實時業務的順暢轉發，同時SR系列路由器又可以提供先進的隊列調度、擁塞避免、擁塞管理、流量監管、流量整形、優先級標記等功能，可精確保證實時業務的帶寬、時延、抖動和丟包率，滿足實時和非實時不同業務等級的“區分服務”的要求.

　　SR系列路由器采用電信級可靠性設計，各關鍵部件如主控板、電源、管理總線全部為冗余熱備分，實現基于狀態的熱切換。所有組件支持熱插拔;提供熱補丁技術，實現軟件完全平滑升級;SR系列路由器通過自身高可靠的設計可以保證調度數據網穩定運行;同時SR系列路由器還支持BFD和GR技術，特別是SR88的業務接口板上具有一個專用的OAM鏈路檢測引擎，可以實現真正意義上30ms鏈路檢測機制，通過與各種協議如OSPF/IS-IS/BGP/MPLS LDP/MPLS RSVP-TE等配合，實現20ms鏈路切換機制，從而保證調度數據網中的實時和非實時業務轉發不中斷。

　　通過SR系列自身具有的先進技術，可以確保電力行業各種關鍵業務的正常運行，可以構建安全、可靠、穩定的電力調度、通信數據網。

　　二、GR技術應用分析

　　2.1 GR技術簡介

　　Graceful Restart簡稱GR，字面意義是平滑重起，主要實現的能力是在路由協議重起的時候保證數據轉發的正常，以保證關鍵業務不中斷。GR技術是屬于高可靠性(HA, High Availability)技術的一種。HA是一整套綜合技術，主要包括冗余容錯、鏈路保證、節點故障修復及流量工程。

　　通過部署SR系列路由器具有的GR功能，可以確保電力行業關鍵的業務在主備引擎倒換時，實現不間斷的轉發。

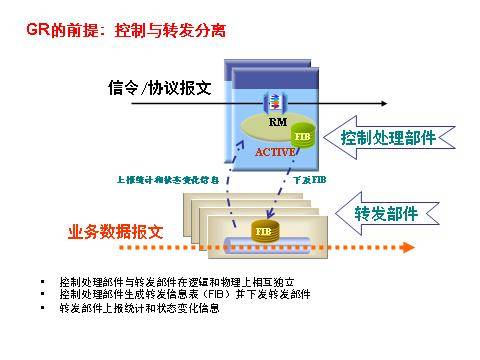

　　2.2 GR的實現前提

　　隨著網絡設備普遍采用了控制和轉發分離的技術，GR技術就成為了可能。在傳統的路由器中控制和轉發是由同一個處理器(RP：Route Processor)完成的，這個處理器既通過路由協議發現并維護路由，同時也維護著路由表和轉發表。為了提高設備的轉發性能和可靠性，中高端設備普遍采用了多RP的結構。負責路由協議等控制模塊的處理器一般位于主控板，而負責數據轉發的處理器則位于線卡上。這樣在主處理器重起的時候才有可能不影響線卡上的數據轉發。

　　基于上面的原因，目前實現GR的設備都需要有以下特征：雙主控結構，并且線卡具有自己獨立的處理器和內存即設備為分布式轉發體系架構。

　　2.3應用GR帶來的好處

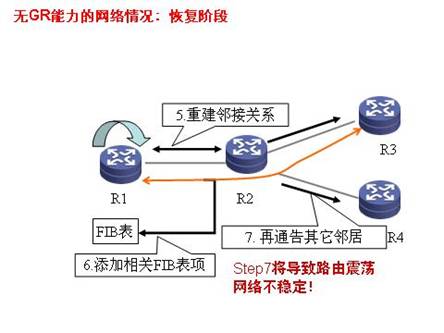

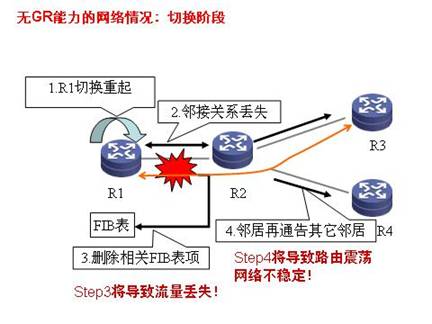

　　在沒有使用GR的時候，因?yàn)楦鞣N原因出現的主備切換，都會造成短時間的轉發中斷，并且在全網造成路由振蕩。通過圖1可以看到問題所在。

　　如果R1是自治系統的ASBR，那么會通過BGP引入大量外部路由，當R1發生主備切換時，會造成下面的影響：

　　所有外部路由丟失，當R1恢復時，再次學到路由，造成網絡路由振蕩。

　　在R1的備份主控單元完成路由計算和發布之前，所有通過R1的數據轉發中斷。

　　R1的所有鄰居需要重新進行路由計算，并改寫轉發表。

　　當R1恢復正常時，R1的所有鄰居需要重新進行鄰居協商和交互，并計算路由，改寫轉發表。

　　對于一個大型網絡，尤其是電力系統網絡，對于這些路由振蕩和業務中斷是不可容忍的。

　　圖1 傳統主備切換時造成的網絡問題

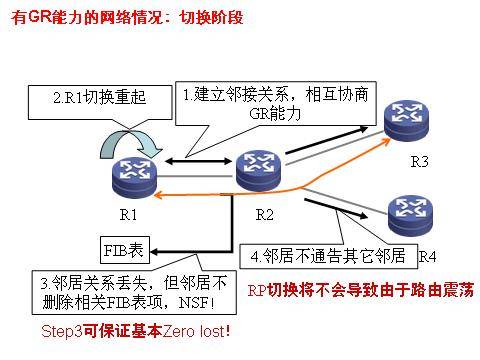

　　而使用GR技術則可以解決全部的問題。在R1與其它鄰居建立鄰接關系的時候，就會進行能力的協商。這樣在R1進行切換的時候，它的鄰居會維護鄰接關系不變，并保持路由的穩定和正常的轉發。除了R1的鄰居，網絡中的其它設備并不知道R1進行了協議的重起。

　　圖2 采用GR技術解決了主備切換時造成的網絡問題

　　2.4 GR的具體部署

　　SR系列路由器都是采用分布式轉發系統架構設備，同時都具有GR對OSPF、BGP等多種協議的支持能力，通過部署GR可以確保業務在設備進行主備倒換的實時，實現業務不中斷進行轉發，確保電力行業網絡和業務系統穩定的運行。

　　下面就介紹一下GR與各種協議的配合部署方法。

　　2.4.1 GR與OSPF 配合

　　在OSPF協議重啟前，GR Restarter與GR Helper協商GR能力。在重啟過程中，GR Helper繼續宣告與GR Restarter的鄰接狀態不變。

　　OSPF協議重啟完畢后，GR Restarter會立即向其鄰接的GR Helper發送一個OSPF GR信號。這樣，OSPF鄰居就不會復位與其的鄰居關系。在收到其OSPF鄰居的響應后，GR Restarter會重新恢復與其的鄰居關系列表。

　　鄰居關系重新建立后，GR Restarter與其所有具備GR感知能力的OSPF鄰居之間同步數據庫，并交換路由信息。交換完成后，GR Restarter根據新的路由轉發信息更新路由表和轉發表，刪除失效的路由，完成OSPF協議收斂。

　　2.4.2 GR與BGP 配合

　　基于BGP的GR Restarter為了與BGP對等體建立一個BGP會話連接，首先要發送一個包含了GR能力的OPEN消息到對端，BGP對等體收到該消息后，得知發送方已具有GR能力。這樣，通過OPEN消息交互GR能力，GR Restarter與其BGP對等體之間協商建立起GR Session連接。如果雙方都沒有交換GR能力的信息，建立起的會話也就不具備GR能力。

　　BGP協議重啟時，會話項將丟失，此時具備GR感知能力的BGP對等體會將所有與該GR Restarter有關的路由進行失效標記。但在GR Time內仍按照這些路由進行報文轉發，這樣確保了在從BGP對等體重新收集路由信息的過程中沒有報文丟失。

　　BGP協議重啟完畢后，GR Restarter會重新與BGP對等體建立GR Session連接，同時發送新的GR消息以宣告其重啟完畢。此時兩個BGP對等體間進行路由信息交換。交換完成后，GR Restarter根據新的路由轉發信息更新路由表和轉發表，刪除失效的路由，完成BGP協議收斂。

　　三、BFD技術應用分析

　　網絡設備一個越來越重要的特征是，要求對相鄰系統之間通信故障進行快速檢測，這樣在出現故障時可以更快的建立起替代通道或倒換到其他鏈路。目前，一些硬件如SDH等可以提供這個功能，但是對于很多硬件或者軟件無法提供這個功能，比如以太網。還有一些無法實現路徑檢測，比如轉發引擎或者接口等，無法實現端到端的檢測，在目前的網絡一般采用慢Hello機制，尤其在路由協議中，在沒有硬件幫助下，檢測時間會很長(例如：OSPF需要2秒的檢測時間，ISIS需要1秒的檢測時間)，這對某些應用來說時間太長了，當數據速率到吉比特時，缺陷感應時間長代表著大量數據的丟失。

　　雙向轉發檢測BFD(Bidirectional Forwarding Detection)就是為了解決現有檢測機制不足而產生的，BFD是一套用來實現快速檢測的國際標準協議，提供一種輕負荷、持續時間短的檢測。在很多方面，BFD與那些著名的路由協議的鄰居檢測部分相似。一對系統在它們之間的所建立會話的通道上周期性的發送檢測報文，如果某個系統在足夠長的時間內沒有收到對端的檢測報文，則認為在這條到相鄰系統的雙向通道的某個部分發生了故障。BFD的主要功能是提供一種通用的方式來檢測兩臺設備之間的鏈路狀態，通過配置BFD可以設置毫秒級的時間檢測間隔，從而可以在毫秒級的時間內快速檢測到鄰居故障，應用可以依靠BFD的快速檢測來提供快速的流量切換。

　　通過部署SR系列路由器具有的BFD技術，可以在電力行業的調度、通信數據網中大大提高各類故障的檢測時間，從而提高網絡的收斂時間，確保各項關鍵業務正常運行，滿足電力行業生產業務對網絡的可靠要求。

　　3.1 BFD實現簡介

　　BFD在兩臺網絡設備上建立會話，用來檢測網絡設備間的雙向轉發路徑，為上層應用服務。BFD本身并沒有鄰居發現機制，而是靠被服務的上層應用通知其鄰居信息以建立會話。會話建立后會周期性地快速發送BFD報文，如果在檢測時間內沒有收到BFD報文則認為該雙向轉發路徑發生了故障，通知被服務的上層應用進行相應的處理。下面以O(shè)SPF與BFD聯動為例，簡單介紹會話工作流程。

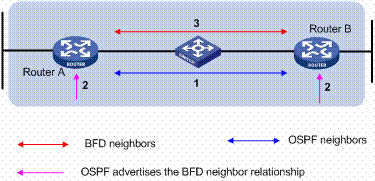

　　3.1.1 BFD會話建立流程

　　圖1 BFD會話建立流程圖

　　(1) OSPF通過自己的Hello機制發現鄰居并建立連接;

　　(2) OSPF在建立了新的鄰居關系后，將鄰居信息(包括目的地址和源地址等)通告給BFD;

　　(3) BFD根據收到的鄰居信息建立會話。

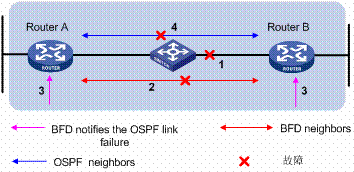

　　3.1.2 BFD故障發現處理流程

　　圖2 BFD故障發現處理流程圖

　　(1) 被檢測鏈路出現故障;

　　(2) BFD檢測到鏈路故障，拆除BFD鄰居會話;

　　(3) BFD通知本地OSPF進程BFD鄰居不可達;

　　(4) 本地OSPF進程中斷OSPF鄰居關系

　　BFD有兩種操作模式：異步模式和查詢模式。目前Comware只支持異步模式。在此模式下，會話兩端周期性地發送BFD控制報文，根據是否能收到對端的BFD控制報文來檢測會話狀態。

　　另外，Comware還支持回聲功能。回聲功能啟動后，會話的一端周期性地發送BFD Echo報文，對端不對此報文進行處理，而只將此報文轉發回發送端。根據發送端是否能收到BFD Echo報文來檢測會話狀態。

　　BFD會話的兩端可能是在直連網段(即IP報文的一跳)，也可能是在不同網段?；芈暪δ苤豢梢詸z測直連網段故障，即BFD Echo報文是單跳發送;而BFD控制報文可以檢測直連網段和非直連網段的故障，即BFD控制報文可以是單跳或多跳發送。

　　3.2 BFD的具體部署

　　一般的路由器采用主控板CPU集中式處理BFD鏈路故障檢測功能，BFD協議報文由主控板CPU產生、發送和處理。由于BFD需要在路由器之間建立會話，當會話數量較多或者路由器業務量較大時，主控CPU占用率高，BFD協議報文可能沒有被及時產生或發送，將較終導致對端設備檢測錯誤、網絡無故振蕩。因此，集中時BFD無法在全業務的情況下實現真正的30ms故障檢測。

　　SR系列路由器采用分布式OAM體系構架，各業務板均提供專門的引擎專用于實現鏈路故障檢測相關功能，使鏈路故障檢測業務從主控CPU分離出來，既減輕主控CPU的負荷、保障主控CPU的安全性，同時提高鏈路故障檢測業務的處理性能，在全業務環境下真正實現30ms故障檢測，提供電信級的可靠性。

　　SR系列路由器是業界支持BFD關聯協議較豐富的設備之一，關聯的協議包括：BFD for OSPF / IS-IS / BGP / RIP / Static Route / RSVP / VPLS PW / VRRP。下面介紹一下BFD與電力行業調度、通信數據網中常用的協議如何進行聯動。

　　3.2.1 OSPF與BFD聯動

　　OSPF使用BFD來進行快速故障檢測時，OSPF可以通過HELLO報文動態發現鄰居，OSPF將鄰居地址通知BFD就開始建立會話。BFD會話建立前處于DOWN狀態，此時BFD控制報文以不小于1秒的時間間隔周期發送以減少控制報文流量，直到會話建立以后才會以協商的時間間隔發送以實現快速檢測。進行配置 BFD之前，需要配置OSPF功能。

　　3.2.2 BGP與BFD聯動

　　BGP協議的keepalive時間間隔缺省為60秒，較小可以配置為1秒，這樣holdtime缺省為180秒，較小為3秒，鄰居關系的檢測比較慢，對于報文收發速度快的接口會導致大量報文丟失。通過BFD進行快速故障檢測，可以實現鄰居關系的快速檢測，加快協議收斂。配置BFD之前，需要使能BGP功能。

　　3.2.3 MPLS 與BFD聯動

　　MPLS運行BFD用于鄰居快速檢測，檢測到的故障一般用于主備轉發表項的切換：即MPLS將業務從主路徑切換到備份路徑上。在使能BFD提供的鏈路檢測功能之前，需要配置MPLS相關功能。

　　總之，SR系列路由器無從性能、組網能力、可靠性，還是安全防護以擴展能力都可以滿足調度數據網對設備的要求，可以構建安全、可靠、穩定的電力調度、通信數據網。

　　希望我們成都華三的相關分享可以幫助到您！
