一、 組網需求：

　　本配置中采用三臺S3600V2設備互聯來建立IRF鏈型堆疊。

　　二、 組網圖：

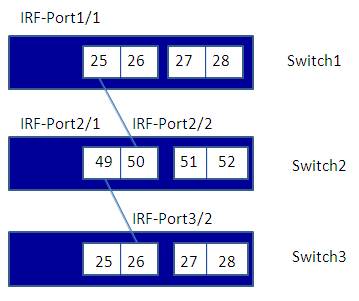

　　圖1-1 實驗組網

　　S3600V2使用千兆以太網口或SFP接口作為IRF物理端口，通過千兆以太網線纜、SFP堆疊模塊或SFP模塊和光纖在成員設備間進行連接。

　　三、 配置步驟：

　　步驟一：三臺設備不連堆疊線纜，分別上電并配置設備編號。

　　# 在Switch 1上的配置，設備缺省編號就是1，可直接保留，不需配置。

　　# 配置Switch 2的設備編號為2。

　　 system-view

　　[Switch2] irf member 1 renumber 2

　　Warning: Renumbering the switch number may result in configuration change or loss. Continue?[Y/N]:y

　　#配置Switch 3的設備編號為3。

　　 system-view

　　[Switch3] irf member 1 renumber 3

　　Warning: Renumbering the switch number may result in configuration change or loss. Continue?[Y/N]:y

　　#斷電重啟Switch 2和Switch 3使修改的設備編號生效。

　　步驟二：按照組網圖連接堆疊電纜，創建設備的堆疊端口。

　　# 在Switch 1上創建設備的IRF端口1，與物理端口GigabitEthernet1/0/25綁定，并保存配置。

　　 system-view

　　[Switch1] interface gigabitethernet 1/0/25

　　[Switch1-GigabitEthernet1/0/25] shutdown

　　[Switch1] irf-port 1/1

　　[Switch1-irf-port1/1] port group interface gigabitethernet 1/0/25

　　[Switch1-irf-port1/1] quit

　　[Switch1] interface gigabitethernet 1/0/25

　　[Switch1-GigabitEthernet1/0/25] undo shutdown

　　[Switch1-GigabitEthernet1/0/25] save

　　# 在Switch 2上創建設備的IRF端口1，與物理端口GigabitEthernet2/0/49綁定。

　　[Switch2] interface gigabitethernet 2/0/49

　　[Switch2-GigabitEthernet2/0/49] shutdown

　　[Switch2] irf-port 2/1

　　[Switch2-irf-port2/1] port group interface gigabitethernet 2/0/49

　　[Switch2-irf-port2/1] quit

　　[Switch2] interface gigabitethernet 2/0/49

　　[Switch2-GigabitEthernet2/0/49] undo shutdown

　　# 在Switch 2上創建設備的IRF端口2，與物理端口GigabitEthernet2/0/50綁定，并保存配置。

　　[Switch2] interface gigabitethernet 2/0/50

　　[Switch2-GigabitEthernet2/0/50] shutdown

　　[Switch2] irf-port 2/2

　　[Switch2-irf-port2/2] port group interface gigabitethernet 2/0/50

　　[Switch2-irf-port2/2] quit

　　[Switch2] interface gigabitethernet 2/0/50

　　[Switch2-GigabitEthernet2/0/50] undo shutdown

　　[Switch2-GigabitEthernet2/0/50] save

　　# 在Switch 3上創建設備的IRF端口2，與物理端口GigabitEthernet3/0/26綁定，并保存配置。

　　 system-view

　　[Switch3] interface gigabitethernet 3/0/26

　　[Switch3-GigabitEthernet3/0/26] shutdown

　　[Switch3] irf-port 3/2

　　[Switch3-irf-port3/2] port group interface gigabitethernet 3/0/26

　　[Switch3-irf-port3/2] quit

　　[Switch3] interface gigabitethernet 3/0/26

　　[Switch3-GigabitEthernet3/0/26] undo shutdown

　　[Switch3-GigabitEthernet3/0/26] save

　　步驟三：激活設備的堆疊配置。

　　# 激活Switch1上的堆疊配置

　　[Switch1] irf-port-configuration active

　　# 激活Switch2上的堆疊配置

　　[Switch2] irf-port-configuration active

　　# 激活Switch3上的堆疊配置

　　[Switch3] irf-port-configuration active

　　# 設備之間會進行master選舉，競選失敗的兩臺設備將自動重啟，重啟完成之后，堆疊成功。

　　# 待設備堆疊成功后，登錄一臺unit就可以使用display cur命令查看當前3臺設備的所有配置。(略)

　　# 如果要將每個unit的端口1都加入到VLAN1里面，則可以使用如下命令實現。

　　 system

　　[Sysname] VLAN 1

　　[Sysname-vlan1] port E1/0/1 E2/0/1 E3/0/1

　　# 此外，在堆疊的情況下，就可以實現跨設備的鏈路聚合功能。

　　 system

　　[Sysname] int Bridge-Aggregation 1

　　[Sysname-Bridge-Aggregation1]quit

　　[Sysname] int E1/0/1

　　[Sysname-Ethernet1/0/1]port link-aggregation group 1

　　[Sysname-Ethernet1/0/1] quit

　　[Sysname] int E2/0/1

　　[Sysname-Ethernet2/0/1]port link-aggregation group 1

　　[Sysname-Ethernet2/0/1] quit

　　[Sysname] int E3/0/1

　　[Sysname-Ethernet3/0/1]port link-aggregation group 1

　　[Sysname-Ethernet3/0/1] quit

　　[Sysname] display link-aggregation verbose

　　Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

　　Port Status: S -- Selected, U -- Unselected

　　Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

　　D -- Synchronization, E -- Collecting, F -- Distributing,

　　G -- Defaulted, H -- Expired

　　Aggregation Interface: Bridge-Aggregation1

　　Aggregation Mode: Static

　　Loadsharing Type: Shar

　　Port Status Oper-Key

　　--------------------------------------------------------------------

　　E1/0/1 S 1

　　E2/0/1 S 1

　　E3/0/1 S 1

　　四、 配置關鍵點：

　　1. 注意IRF邏輯口和物理口的對應連接關系，邏輯左口一定要與邏輯右口互聯。

　　2. 注意堆疊配置完成之后要激活配置。

　　3. S3600V2系列交換機較多支持將2個IRF物理端口與同一個IRF邏輯端口進行綁定，實現聚合IRF端口。需要注意的是，在配置聚合IRF端口時，對于S3600V2-52TP-SI、S3600V2-52TP-EI、S3600V2-52TP-PWR-SI、S3600V2-52TP-PWR-EI設備，需要將GigabitEthernet1/0/49和GigabitEthernet1/0/50綁定到同一個IRF端口，將GigabitEthernet1/0/51和GigabitEthernet1/0/52綁定到另一個IRF端口。而對于S3600V2系列中的其他型號設備，則無此限制，可以任意選擇兩個端口進行綁定。
