Cisco 收發器模塊支持所有 Cisco 交換和路由平臺上的以太網、Sonet/SDH 和光纖通道應用程序。Cisco 可插拔收發器是一個可在數據中心、園區、大城市區域訪問和環形網絡以及存儲區域網絡使用的方便、經濟的解決方案。
Cisco 熱插拔接口組合在速度、協議、到達和支持的傳輸介質方面提供了豐富的選擇。
Cisco 100BASE-X SFP 附帶六種配置：
| Cisco 100M 以太網 SFP | 部件號 | 說明 |
|---|---|---|
| Cisco 100BASE-FX SFP | GLC-FE-100FX | 在長度較大達 2 千米的普通多模光纖 (MMF) 鏈路中運行。用于 100Mbps 以太網端口 |
| GLC-GE-100FX | 在長度較大達 2 千米的普通多模光纖 (MMF) 鏈路中運行。用于千兆以太網端口 | |
| Cisco 100BASE-LX10 SFP | GLC-FE-100LX | 在長度較大達 10 千米的普通單模光纖 (SMF) 鏈路中運行。 |
| Cisco 100BASE-BX10 SFP | GLC-FE-100BX-D GLC-FE-100BX-U | 在長度較大達 10 千米的普通 SMF 單束鏈路中運行。 |
| Cisco 100BASE-EX SFP | GLC-FE-100EX | 在長度較大達 40 千米的普通單模光纖 (SMF) 鏈路中運行。 |
| Cisco 100BASE-ZX SFP | GLC-FE-100ZX | 在長度較大達 80 千米的普通單模光纖 (SMF) 鏈路中運行。 |
SFP 收發器模塊 [光纖 LC 連接器]
1000BASE-T SFP 收發器模塊 [RJ-45 連接器]
| Cisco 千兆以太網 SFP | 部件號 | 說明 |
|---|---|---|
| Cisco 1000BASE-SX SFP | GLC-SX-MM1 SFP-GE-S2 | 在長度較大達 550 米的 50 微米多模光纖鏈路和長度較大達 220 米的 62.5 微米 FDDI 級別多模光纖上運行。 |
| Cisco 1000BASE-LX/LH SFP | GLC-LH-SM1 SFP-GE-L2 | 在長度較大達 10 千米的標準單模光纖鏈路和長度較大達 550 米的任何多模光纖上運行。 |
| Cisco 1000BASE-ZX SFP | GLC-ZX-SM1 SFP-GE-Z2 | 在長度較大達大約 70 千米的標準單模光纖鏈路上運行。 |
| Cisco 1000BASE-BX10-D 和 1000BASE-BX10-U SFP | GLC-BX-D2 GLC-BX-U2 | 在單束標準單模光纖上運行。1000BASE-BX10-D 設備始終通過有效傳輸范圍較大達 10 千米的單束標準單模光纖連接到 1000BASE-BX10-U 設備。 |
| Cisco 1000BASE-T SFP | GLC-T SFP-GE-T3 | 用于 5 類銅線的 1000BASE-T SFP 收發器模塊。 |
1Without數字光學監聽(DOM)
2With數字光學監聽(DOM)
3 NEBS3 ESD
有關支持在多模光纖鏈路上安裝千兆以太網的詳細信息，請參閱 Cisco 對使用較大長度達 2 千米的多模光纖鏈路部署千兆以太網的支持。
Cisco 粗波分多路復用 (CWDM) SFP 是一個可熱插拔的輸入/輸出設備，它插入 Cisco 交換機或路由器的 SFP 端口或插槽，并將該端口與光纖網絡鏈接。Cisco CWDM SFP 是同時支持千兆以太網和光纖通道（1 千兆和 2 千兆）的多速率部件。

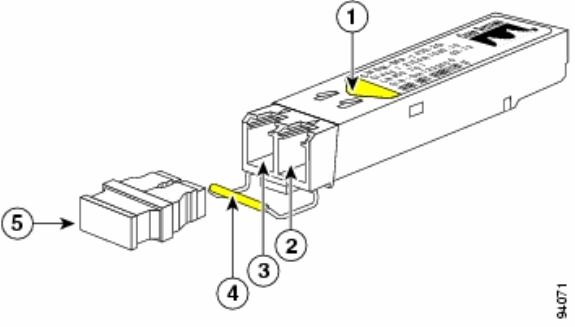

CWDM SFP 模塊 [顯示了帶有黃色標記的 CWDM-SFP-1550]
| S. 不能。 | 說明 |
|---|---|
| 1 | 標簽上的顏色箭頭 |
| 2 | 接收光纖孔 |
| 3 | 傳輸光纖孔 |
| 4 | 用彩色標記的拉構 |
| 5 | 光纖孔防塵塞 |
CWDM SFP 提供八種波長型號，從 1470 納米到 1610 納米不等。設備上的顏色標記用于標識千兆以太網通道被映射到的波長。下表列出各種 SFP 及其波長和顏色代碼。
| 部件號 | 說明 | 顏色代碼 |
|---|---|---|
| CWDM-SFP-1470 | Cisco CWDM 1470 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 灰色 |
| CWDM-SFP-1490 | Cisco CWDM 1490 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 紫色 |
| CWDM-SFP-1510 | Cisco CWDM 1510 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 藍色 |
| CWDM-SFP-1530 | Cisco CWDM 1530 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 綠色 |
| CWDM-SFP-1550 | Cisco CWDM 1550 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 黃色 |
| CWDM-SFP-1570 | Cisco CWDM 1570 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 橙色 |
| CWDM-SFP-1590 | Cisco CWDM 1590 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 紅色 |
| CWDM-SFP-1610 | Cisco CWDM 1610 納米 SFP；千兆以太網以及 1 Gb 和 2 Gb 光纖通道 | 褐色 |
本部分列出支持 Cisco SFP 收發器模塊的 Cisco Catalyst 交換機。
注意： 如果模塊/設備同時支持 100M SFP 和千兆以太網 SFP 收發器模塊，則可以在相應端口上同時使用它們。但是，不支持對不同種類的收發器模塊進行聚合（開辟信道）。
| 模塊 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-X6148-FE-SFP | GLC-FE-100FX GLC-FE-100LX GLC-FE-100BX-D GLC-FE-100BX-U GLC-FE-100EX GLC-FE-100ZX | - | - |
| WS-SUP720 WS-SUP32-8GE-3B WS-SUP32-10GE-3B WS-X6724-SFP WS-X6748-SFP | - | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| 模塊 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-X4248-FE-SFP | GLC-FE-100FX GLC-FE-100LX GLC-FE-100BX-D GLC-FE-100BX-U | - | - |
| WS-X4013+TS WS-X4506-GB-T 4WS-X4516-10GE | - | GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| WS-X4013+10GE | - | GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| WS-4448-GB-SFP | - | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | - |
| WS-X45-Sup6-E | - | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C3750-24PS WS-C3750-24TS WS-C3750-48PS WS-C3750-48TS WS-C3750-24FS-S WS-C3750G-12S WS-C3750G-24PS WS-C3750G-24TS WS-C3750G-48PS WS-C3750G-48TS WS-C3750G-24TS-E1U WS-C3750G-24TS-S1U | GLC-GE-100FX | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C3750E-24TD WS-C3750E-24PD WS-C3750E-48TD WS-C3750E-48PD WS-C3750E-48PD-F | GLC-GE-100FX | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C3560-8PC | GLC-FE-100FX GLC-FE-100LX GLC-FE-100BX-D GLC-FE-100BX-U | GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| WS-C3560-24PS WS-C3560-48PS WS-C3560-24TS WS-C3560-48TS WS-C3560G-24PS WS-C3560G-24TS WS-C3560G-48PS WS-C3560G-48TS | GLC-GE-100FX | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C3560E-24TD WS-C3560E-24PD WS-C3560E-48TD WS-C3560E-48PD WS-C3560E-48PD-F | GLC-GE-100FX | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C2970G-24TS | GLC-GE-100FX | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C2960-24TC-L WS-C2960-48TC-L WS-C2960G-24TC-L | GLC-GE-100FX GLC-FE-100FX GLC-FE-100LX GLC-FE-100BX-D GLC-FE-100BX-U | GLC-SX-MM GLC-LH-SM GLC-ZX-SM GLC-BX-D GLC-BX-U | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C2950ST-8LRE WS-C2950ST-24LRE WS-C2950ST-24 LRE997 | - | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C2948G-GE-TX | - | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM | 所有 CWDM SFP |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-C2940-8TF-S | - | GLC-T GLC-SX-MM GLC-LH-SM GLC-ZX-SM | - |
| 交換機 | 100M SFP | 千兆以太網 SFP | CWDM SFP |
|---|---|---|---|
| WS-CE500-24LC WS-CE500-24PC WS-CE500G-12TC | GLC-GE-100FX GLC-FE-100FX GLC-FE-100LX GLC-FE-100BX-D GLC-FE-100BX-U | GLC-SX-MM GLC-LH-SM GLC-ZX-SM | - |
有關支持 Cisco SFP 收發器模塊的其他設備類型，請參閱下列文檔：
Cisco 100 兆以太網 SFP 模塊兼容性列表
Cisco 千兆以太網收發器模塊兼容性列表
Cisco 波分多路復用收發器兼容性列表
在 Cisco 設備上安裝 SFP 模塊，或者嘗試運行或維修裝有 SFP 模塊的 Cisco 設備之前，必須閱讀和遵循本出版物中的重要安全信息。有關適用于您的 Cisco 設備的已翻譯安全警告和管理機構批準材料的完整列表，請參閱適用于該 Cisco 設備的管制條例和安全信息 出版物或“場地準備和安全指南”。
Cisco SFP 收發器模塊配備有 1 級激光，它會發射不可見輻射。請勿直視打開的光纖端口。這些警告適用于 Cisco SFP 模塊。
警告： 1 級激光產品。
警告： 由于在未連接光纖時端口開口會發射不可見的激光輻射，因此請避免暴露在激光輻射下，并且請勿直視開口。
警告： 當系統處于打開狀態且未進行互鎖時，會發射激光輻射。
警告： 只有經過培訓且已合格的人員才能安裝、更換或維修此設備。
在操作 SFP 時，請遵循下列指南：
Cisco SFP 模塊對靜電敏感。為了防止靜電放電 (ESD) 導致的損壞，請佩帶一條防靜電腕帶，并將其連接到機箱。
灰塵也很容易對 Cisco SFP 模塊造成損壞。存放設備時請始終在光纖孔處裝上防塵塞。
除非確有必要，否則不要頻繁卸下和插入 Cisco SFP 模塊。多次卸下和插入 Cisco SFP 模塊會縮短其使用壽命。
安裝或卸下 SFP 收發器時需要下列工具：
防靜電腕帶或其他防止靜電放電的人體接地設備。
用于放置收發器的抗靜電墊子或抗靜電泡沫。
光纖端面清潔工具和檢查設備。
有關如何檢查和清潔光纖連接的完整信息，請參閱下列文檔：
光纖連接的檢查和清潔程序
光纖連接的壓縮空氣清潔問題
此安裝部分提供 Cisco SFP 收發器模塊的安裝說明。SFP 收發器模塊是可熱插拔輸入/輸出 (I/O) 設備，它用于插入 100BASE 和 1000BASE 端口，這樣便可將模塊端口與光纖或銅纜網絡連接。
您可以使用您的 Cisco 設備支持的任意 SFP 模塊組合。唯一的限制是，為了保證可靠通信，每個端口必須匹配電纜另一端的波長規格，并且電纜不能超出規定長度。
注意： 在安裝 SFP 收發器模塊之前，請參閱安全指南部分。
SFP 收發器模塊可以用三種閂鎖設備來將 SFP 收發器固定在端口插槽中。在執行安裝和卸下步驟之前，請確定您的 SFP 收發器使用的閂鎖類型：

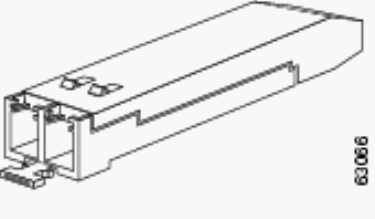

帶有聚酯卡銷閂鎖的 SFP 收發器。

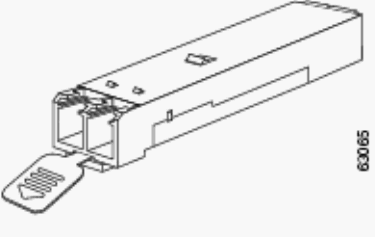

帶有致動器按鈕閂鎖的 SFP 收發器。
帶有拉鉤閂鎖的 SFP 收發器。
安裝 SFP 收發器模塊
安裝 SFP 收發器時需完成下列步驟：
將防靜電腕帶的一端連接到您的手腕，另一端連接到防靜電接地連接器或您的機箱的裸露金屬表面。
將 SFP 收發器模塊從其保護性包裝中卸下。
注意： 請勿拔下光纖孔防塵塞，只有后面步驟中要求拔下時再將其拔下。
檢查 SFP 收發器主體上的標簽，驗證其是否為適用于您網絡的正確型號。
找到發送 (TX) 和接收 (RX) 標記，以確定 SFP 收發器的朝上一面。
注意： 在某些 SFP 收發器上，TX 和 RX 標記可能替換為了箭頭，這些箭頭分別指示發自 SFP 收發器的方向（傳輸方向或 TX），和發至該連接器的方向（接收方向或 RX）。
將 SFP 收發器放置在插槽開口前面。
注意： 不同的 Cisco 設備有不同的 SFP 模塊插槽配置。您的 Cisco 設備可能有向上或向下的閂鎖方向。請確保在 Cisco 設備上以正確方向安裝 SFP 收發器。有關詳細信息，請參閱隨 Cisco 設備提供的硬件安裝說明。

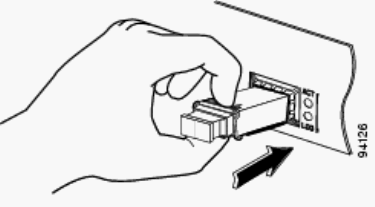

將 SFP 收發器插入插槽，直到您感覺 SFP 收發器模塊連接器已在插槽連接器中卡入到位。
注意： 對于光纖 SFP 收發器，在拔下防塵塞并建立任何光纖連接之前，請遵循下列指南：
在準備好進行連接之前，請不要拔下尚未插入連接器的光纜連接器和收發器光纖孔上的防塵塞。
在進行任何連接之前，請始終檢查并清潔 LC 連接器端面。有關詳細信息，請參閱本文檔的必需的工具部分。
在插入或拔掉光纜時請始終抓住 LC 連接器盒。
從網絡接口電纜 LC 連接器上拔下防塵塞。保存防塵塞以便以后使用。
從 SFP 收發器光纖孔上拔下防塵塞。
立即將網絡接口電纜 LC 連接器連接到 SFP 收發器。
將 1000BASE-T SFP 收發器連接到銅纜網絡。
注意： 為了符合 GR-1089 建筑物內防雷電要求，您必須使用接地的屏蔽雙絞線 5 類電纜。
要將收發器連接到銅纜網絡，請完成下列步驟：
將 5 類網絡電纜 RJ-45 連接器插入 SFP 收發器 RJ-45 連接器。
當連接到 1000BASE-T 兼容服務器、工作站或路由器時，請使用四根雙絞線直通 5 類電纜來連接 SFP 收發器端口。當連接到 1000BASE-T 兼容交換機或轉發器時，請使用四根雙絞線交叉 5 類電纜。
將網絡電纜的另一端插入 1000BASE-T 兼容目標設備上的 RJ-45 連接器。
觀察端口狀態 LED：
當 SFP 收發器和目標設備建立好鏈路時，LED 變?yōu)榫G色。
當 STP 發現網絡拓撲并搜索環路時，LED 變?yōu)殓晟＿@個過程大約持續 30 秒，然后 LED 變?yōu)榫G色。
如果LED熄滅，原因可能為：未打開目標設備、電纜存在問題或安裝在目標設備中的適配器存在問題。有關布線問題的解決方案，請參閱交換機硬件指南的“故障排除”部分。
如有必要，重新配置并重新啟動目標設備。
卸下 SFP 收發器時需完成下列步驟：
將防靜電腕帶的一端連接到您的手腕，另一端連接到防靜電接地連接器或您的機箱的裸露金屬表面。
斷開網絡光纜或網絡銅纜與 SFP 收發器模塊連接器的連接。
對于光纖 SFP 收發器，立即將防塵塞重新安裝到 SFP 收發器光纖孔和光纜 LC 連接器上。
提示： 為了便于再次連接光纜，請記下哪個連接器插頭用于發送 (TX)，哪個用于接收 (RX)。
松開 SFP 收發器模塊，并將其從插槽連接器中卸下。
如果 SFP 收發器配置的是聚酯卡銷閂鎖，請輕輕地向下拉卡銷，直到收發器脫離插槽連接器，然后將 SFP 收發器徑直拉出。不要扭動或拉聚酯卡銷，因為這樣可能將其從 SFP 收發器拆出。
如果 SFP 收發器配置的是致動器按鈕閂鎖，請輕按 SFP 收發器前面的致動器按鈕，直到該按鈕發出喀噠聲，并且閂鎖裝置將 SFP 收發器從插槽連接器釋放出來。用拇指和食指捏住致動器按鈕，小心將 SFP 收發器從模塊插槽徑直拉出。

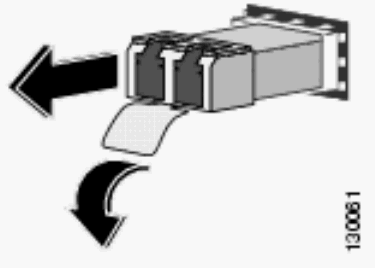

如果 SFP 收發器配置的是拉鉤閂鎖，請向外向下拉動拉鉤，以使 SFP 收發器從插槽連接器彈出。如果拉鉤閂鎖被卡住，您無法用食指將其打開，可以使用小平口螺絲刀或其他狹長工具打開拉鉤閂鎖。用拇指和食指抓住 SFP 收發器，小心地將其從插槽中卸下。
將卸下的 SFP 收發器存放在抗靜電袋子或其他保護性環境中。
此表顯示了在快速以太網/千兆以太網 SFP 端口上安裝 Cisco SFP 收發器的布線規范。請注意，所有 SFP 端口都有 LC 類型連接器，且表中列出了所有 SFP 的較小電纜距離（MMF 和 SMF [G.652] 為 2 米 [6.5 英尺]）。
| SFP | 波長（納米） | 光纖類型 | 電纜長度 |
|---|---|---|---|
| GLC-FE-100FX | 1310 | MMF | 2 千米（6562 英尺） |
| GLC-GE-100FX | 1300 | MMF | 2 千米（6562 英尺） |
| GLC-FE-100LX | 1310 | SMF | 10 千米（32,810 英尺） |
| GLC-FE-100BX-U | 1310 | SMF | 10 千米（32,810 英尺） |
| GLC-FE-100BX-D | 1550 | SMF | 10 千米（32,810 英尺） |
| GLC-FE-100EX | 1310 | SMF | 40 千米（131,240 英尺） |
| GLC-FE-100ZX | 1550 | SMF | 80 千米（262,480 英尺） |
| 1000Base-SX | 850 | MMF | 從 220 米（722 英尺）到 550 米（1,804 英尺） |
| 1000BASE LX/LH | 1300 | MMF | 550 米（1,804 英尺） |
| SMF | 10 千米（32,8210 英尺） | ||
| 1000BASE-ZX | 1550 | SMF | 大約 70 千米，取決于鏈路損失 |
| 1000BASE-BX-D | 1310 | SMF | 10 千米（32,8210 英尺） |
| 1000BASE-BX-U | 1490 | SMF | 10 千米（32,8210 英尺） |
交換機上的以太網接口以 10 Mbps、100 Mbps、1000 Mbps 或 10,000 Mbps 速度在全雙工或半雙工模式下運行。在全雙工模式下，兩個站點可以同時發送和接收數據流。通常，10 Mbps 端口在半雙工模式下運行，這意味著站點可以接收或發送數據流。
您不能配置 SFP 模塊端口上的速度，但是如果連接到不支持自動協商的設備，則可以將速度配置為不協商 (nonegotiate)。但是，當 1000BASE-T SFP 模塊位于 SFP 模塊端口中時，您可以將速度配置為 10 Mbps、100 Mbps、1000 Mbps 或 auto。
除非 1000BASE-T SFP 模塊或 100BASE-FX MMF SFP 模塊位于 SFP 模塊端口中，否則不能在此類端口上配置雙工模式。所有其他 SFP 模塊僅在全雙工模式下運行。
當 1000BASE-T SFP 模塊位于 SFP 模塊端口中時，可以將雙工模式配置為 auto 或 full。
當 100BASE-FX SFP 模塊位于 SFP 模塊端口中時，可以將雙工模式配置為 half 或 full。
注意： 千兆以太網接口支持半雙工模式。但是，不能將這些接口配置為在半雙工模式下運行。
若要顯示有關安裝的光纖收發器的信息，請使用以下命令：show hw-module subslot slot/subslot transceiver port idprom。
Cisco 不支持將第三方 SFP 收發器用于 Cisco 設備。Cisco 批準的 SFP 模塊裝有串行 EEPROM，其中包含模塊序列號、供應商名稱和 ID、唯一安全代碼和循環冗余校驗 (CRC)。當 SFP 模塊插入交換機時，交換機軟件會讀取 EEPROM 以驗證序列號、供應商名稱和供應商 ID，并且重新計算安全代碼和 CRC。如果序列號、供應商名稱或者供應商 ID、安全代碼或者 CRC 無效，則軟件將生成如下安全錯誤消息，并將接口置于因錯誤而被禁用的狀態下：
SYS-3-TRANSCEIVER_NOTAPPROVED:Transceiver on port [dec]/[dec] is not supported
SFP 和 GBIC 只是實際激光和機箱之間的連接。您需要驗證這些連接，才可將 SFP 模塊連接到 GBIC 模塊：
使用的光纜種類：單?；蚨嗄?。
需要的物理連接種類：SC 連接器、ST 連接器等等。
此問題的原因在于在線熱插拔 (OIR) 或重新啟動導致端口切換至了禁用狀態。此問題較可能發生在運行 Catalyst OS (CatOS) 版本 8.4(2) 和 8.4(3) 且裝有線路卡 WS-X6724-SFP 和 WS-X6748-SFP 的 Supervisor 720 (Sup720) 上。
如果端口在重新啟動或 OIR 之前未處于禁用狀態，則端口在重新啟動后會繼續運行。但是，如果端口在重新啟動前后都處于禁用狀態，請在連接遠程終端之前切換端口的協商狀態。要切換端口的協商，請完成下列步驟：
在端口上禁用端口協商。
在端口上啟用端口協商以使鏈路連通。
set port negotiation 命令可啟用或禁用指定端口上的鏈路協商協議。
另外，請將軟件版本升級到不受 Cisco Bug ID CSCeh46046 （僅限注冊用戶）影響的 Catalyst OS 版本。
運行 Cisco IOS® 軟件版本 12.2(18)SXE1 且裝有 Distributed Forwarding Card (DFC3A) 的 WS-X6724-SFP 模塊會因為內存分配故障而意外重新加載。在重新加載之前，模塊中的可用內存大約為 200k。
此問題已在 Cisco IOS 軟件版本 12.2(18)SXE4、12.2(18)SXF 和更高版本中解決。
為了解決此問題，請將交換機上的 Cisco IOS 軟件升級到較新維護版，可以從軟件下載（僅限注冊用戶）頁下載較新維護版。
1000BASE-T SFP 只能在 Cisco Catalyst 2970、3560 和 3750 系列交換機上支持 10/100/1000 速度。
您也可以將端口自動協商設置在較低的速度，或強制較慢的速度。發出 show interface capabilities 命令，以確認給定 GLC-T 是否在交換機上支持 10/100 速度。
show interface capabilities 命令輸出可以確定 GLC-T 是否可以在較低的速度運行。該輸出還會顯示指定接口的功能，包括可配置功能和選項。
例如，發出以下命令以便將 SFP 端口速度硬編碼為 100Mbps：
Switch(config-if)#speed 100
Catalyst 4500 Supervisor II Plus 10GE (WS-X4013+10GE) 或 Supervisor V 10GE (WS-X4516-10GE) 對每個 Supervisor 保留了四個 GE 上行鏈路接口和兩個 10 GE 上行鏈路接口。此部分中的表說明了上行鏈路如何通過 Supervisor 插槽中兩個 Supervisor 的各種組合來在 4507R 或 4510R 機箱中提供冗余。
在 Catalyst 4507R 系列交換機上的 Cisco IOS 軟件版本 12.2(25)SG 和更高版本中，10GE 和 GE 上行鏈路可同時在 Supervisor 引擎 V-10GE (WS-X4516-10GE) 和 Supervisor 引擎 II+10GE (WS-4013+10GE) 上使用。在早于 12.2(25)SG 的 Cisco IOS 軟件版本中，需要發出 hw-module uplink select 配置命令才能選擇 10GE 或 GE 上行鏈路。
在 Cisco IOS 軟件版本 12.2(25)SG 和更高版本中，當在 Catalyst 4510R 系列交換機上使用 Supervisor 引擎 V-10GE (WS-X4516-10GE) 時，可以選擇同時使用 10GE 和 GE 上行鏈路，但此時插槽 10 中僅可使用 WS-X4302-GB。如果選擇 10GE 或 GE 上行鏈路，則插槽 10 中允許插入任何板卡。發出 hw-module uplink select 配置命令可選擇上行鏈路。在早于 12.2(25)SG 的 Cisco IOS 軟件版本中，不能同時使用 10GE 和 GE 上行鏈路。
注意： 冗余要求機箱中的兩個 Supervisor 引擎是同一個 Supervisor 引擎型號并使用同一個 Cisco IOS 軟件鏡像。
如果僅為上行鏈路選擇了 10GE 端口：
| 上行鏈路接口 | 插槽 1：Supervisor II加上10GE或V 10 GE Slot2 ：空 | Slot 1:Empty Slot2 ：Supervisor II Plus 10GE 或 V 10 GE | 插槽 1：Supervisor II加上10GE或V 10 GE Slot2 ：Supervisor II Plus 10GE 或 V 10 GE |
|---|---|---|---|
| 10GE 1/1 | 激活 | N/A | 激活 |
| 10GE 1/2 | 激活 | N/A | 非活動 |
| 10GE 2/1 | N/A | 激活 | 激活 |
| 10GE 2/2 | N/A | 激活 | 非活動 |
如果僅為上行鏈路選擇了 GE 端口：
| 上行鏈路接口 | 插槽 1：Supervisor II加上10GE或V 10 GE Slot2 ：空 | Slot 1:Empty Slot2 ：Supervisor II Plus 10GE 或 V 10 GE | 插槽 1：Supervisor II加上10GE或V 10 GE Slot2 ：Supervisor II Plus 10GE 或 V 10 GE |
|---|---|---|---|
| GE 1/3 | 激活 | N/A | 激活 |
| GE 1/4 | 激活 | N/A | 激活 |
| GE 1/5 | 激活 | N/A | 非活動 |
| GE 1/6 | 激活 | N/A | 非活動 |
| GE 2/3 | N/A | 激活 | 激活 |
| GE 2/4 | N/A | 激活 | 激活 |
| GE 2/5 | N/A | 激活 | 非活動 |
| GE 2/6 | N/A | 激活 | 非活動 |
如果同時為上行鏈路選擇了 10GE 和 GE 端口：
| 上行鏈路接口 | 插槽 1：Supervisor II加上10GE或V 10 GE Slot2 ：空 | Slot 1:Empty Slot2 ：Supervisor II Plus 10GE 或 V 10 GE | 插槽 1：Supervisor II加上10GE或V 10 GE Slot2 ：Supervisor II Plus 10GE 或 V 10 GE |
|---|---|---|---|
| 10GE 1/1 | 激活 | N/A | 激活 |
| 10GE 1/2 | 激活 | N/A | 非活動 |
| 10GE 2/1 | N/A | 激活 | 激活 |
| 10GE 2/2 | N/A | 激活 | 非活動 |
| GE 1/3 | 激活 | N/A | 激活 |
| GE 1/4 | 激活 | N/A | 激活 |
| GE 1/5 | 激活 | N/A | 非活動 |
| GE 1/6 | 激活 | N/A | 非活動 |
| GE 2/3 | N/A | 激活 | 激活 |
| GE 2/4 | N/A | 激活 | 激活 |
| GE 2/5 | N/A | 激活 | 非活動 |
| GE 2/6 | N/A | 激活 | 非活動 |
要啟用 10 千兆以太網和/或千兆以太網 SFP 上行鏈路端口，請發出以下命令：
Switch#conf t
Switch(config)#hw-module uplink select {tengigabitethernet|gigabitethernet|all}
