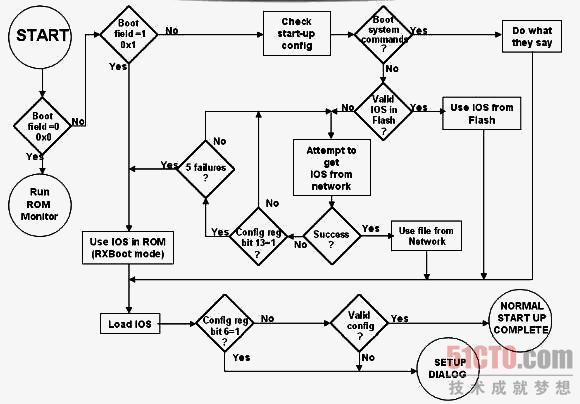

CISCO路由器如何啟動的呢，看完下面這個圖，相信您就能很清晰的了解CISCO路由器的啟動過程了：

　　這個圖全面的說明了路由器的啟動過程，其中有好幾個需要說明的地方。

　　請各位注意：

　　1、boot field 啟動字段

　　2、run rom monitor rom監控模式

　　3、use IOS in ROM(RXboot mode) 運行在ROM中的MINI IOS

　　4、Config reg bit{13，6}為相應的配置寄存器對應的位

　　一、路由器加電后，首先運行ROM中的POST程序(Power On Self Test)對路由器的硬件進行檢測，俗稱加電自檢。

　　二、檢測通過后緊接著執行ROM中的引導程序(bootstrap)，并根據寄存器值(register)來決定啟動方式。

　　寄存器值的格式為：0x21YZ Y列的狀態：0x210Z 從nvram加載配置文件 0x214Z 不從nvram加載配置文件 Z列的狀態：0x21Y0 從rommon啟動 提示符為：> (路由器啟動時按Ctrl+Break) 0x21Y1 從mini ios啟動 提示符為：Router(boot)> 0x21Y2 從flash 啟動 提示符為：Router>

　　我們經常使用的兩個寄存器值：0x2102 (正常)，0x2142(不讀取保存的配置)。

　　三、如果正常啟動，則按引導程序到Flash中查找IOS鏡像。如果找到IOS鏡像，則

　　讀取后正常啟動。如果沒有找到IOS鏡像，則進入boot模式，即Mini IOS啟動。boot模式下可使用TFTP上的IOS;或使用TFTP/X-modem為路由器重新灌一個IOS。如果Mini IOS也啟動失敗，則進入rom monitor模式。

　　四、讀取IOS并初始化成功后，引導程序?qū)⒏呒拇嫫髦禌Q定加載或者不加載啟動配置文件。如果選擇加載，則到NVRAM中找到啟動配置文件，并加載到 RAM中成為運行配置文件。如果選擇不加載或者根本沒有啟動配置文件，則路由器會進入詢問配置模式，以問答的方式對路由器進行基本配置。

　　五、進入用戶模式，啟動過程完畢。
