對于50臺以下PC的公司，我們?cè)谄髽I(yè)級的路由器選擇方面，既要要考慮經濟實惠，又要性價比高，在眾多產品當中，H3C ER2100企業路由器完全可以滿足您的需求，下面我們就介紹下這款路由器的的撥號上網設置。

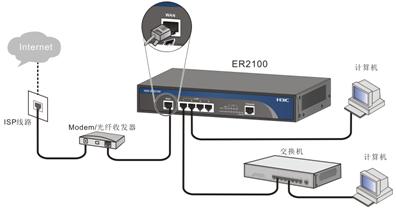

　　首先介紹下整個網絡的物理結構連接(如下圖)，外網的WAN線連接到路由器的WAN口上，網絡中的電腦或者交換機連接到路由器的LAN口上。

　　下面進行軟件方面的設置：

　　建立網絡連接

　　1. 設置計算機的IP地址

　　在訪問設置頁面前，建議將計算機設置成系統缺省的“自動獲得IP地址”和“自動獲得DNS服務器地址”方式，由路由器分配IP地址。設置步驟如下(以Windows XP為例)：

　　(1) 單擊屏幕左下角<開始>按鈕進入[開始]菜單，選擇“控制面板”。雙擊“網絡連接”圖標，再雙擊彈出的“本地連接”圖標。

　　(2)單擊<屬性>按鈕。

　　(3)選擇“Internet協議(TCP/IP)”，單擊<屬性>按鈕，在彈出的窗口中選中“自動獲取IP地址”和“自動獲取DNS服務器地址”單選按鈕，確定后完成設置。

　　2. 確認計算機與路由器連通

　　使用Ping命令確認計算機和路由器之間的網絡是否連通。

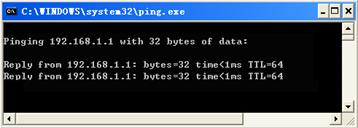

　　單擊屏幕左下角<開始>按鈕，進入[開始]菜單，選擇“運行”，在彈出的對話框中輸入“ping 192.168.1.1(路由器缺省的IP地址)”，如圖3-4所示，單擊<確定>按鈕。如果在彈出的對話框中顯示了從路由器側返回的回應，則表示網絡連通;否則請檢查網絡連接。

　　Ping命令對話框示意圖

　　快速上網設置

　　設置步驟如下(以Windows XP為例)：

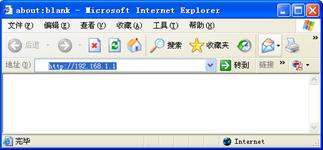

　　(1) 運行Web瀏覽器，在地址欄中輸入http://192.168.1.1。

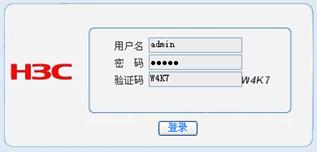

　　(2)回車后跳轉到Web登錄頁面，輸入用戶名、密碼(缺省均為admin，區分大小寫)以及驗證碼(不區分大小寫。

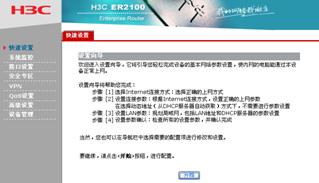

　　(3)單擊<登錄>按鈕或直接回車后，您即可登錄到路由器的Web設置頁面。首次登錄時，系統將自動進入“快速設置”頁面引導您進行快速上網設置。

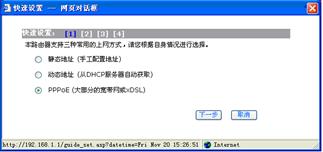

　　(4) 單擊“快速設置”頁面中的<開始>按鈕，在彈出的對話框中選擇您開戶時運營商指定的上網方式，此處以PPPoE方式為例。

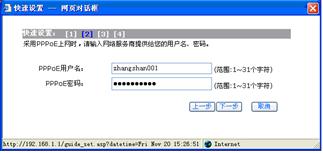

　　(5)單擊<下一步>按鈕，輸入運營商提供給您的上網帳號。

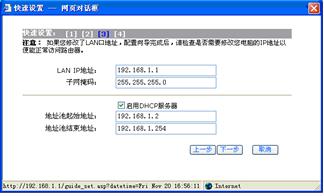

　　(6) 單擊<下一步>按鈕，您可以選擇是否更新路由器LAN接口的IP地址或是否關閉路由器的DHCP服務器功能。

　　如果您事先均已將整個局域網的IP地址規劃好(比如：網關IP地址為192.168.0.1;局域網內主機均采用靜態IP地址)，則可以根據實際情況來修改路由器LAN接口的IP地址和關閉DHCP服務器功能。

　　(7) 單擊<下一步>按鈕，確認您設置的信息無誤后，單擊<完成>按鈕即可正常上網。到這里H3C ER2100路由器設置就結束了。
