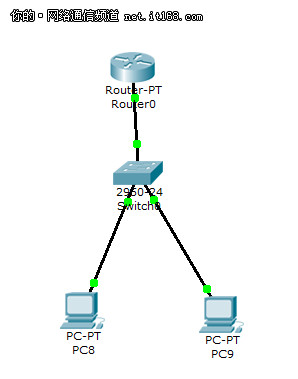

在路由器上創建多個子接口和不同的VLAN連接，子接口是路由器物理接口上的邏輯接口。如圖，當交換機收到VLAN1的計算機發送的數據幀后，從它的Trunk接口發送數據給路由器，由于該鏈路是Trunk 鏈路，幀中帶有VLAN1的標簽，幀到了路由器后，如果數據要轉發到VLAN2上，路由器將把數據幀的VLAN1標簽去掉，重新用VLAN2的標簽進行封裝，通過Trunk鏈路發送到交換機上的Trunk接口;交換機收到該幀，去掉VLAN2標簽，發送給VLAN2上的計算機，從而實現了VLAN間的通信。

　　▲

　　設置:

　　PC8:

　　IP: 172.16.1.1

　　子網掩碼：255.255.255.0

　　網關：172.16.1.254

　　PC9：

　　IP：172.16.2.2

　　子網掩碼：255.255.255.0

　　網關：172.16.2.254

　　交換機設置：PC8在V1 PC9在V2，連接路由器FastEthernet0/0端口為trunk

　　路由器設置：

　　Router>

　　Router>enable

　　Router#configure terminal

　　Enter configuration commands, one per line. End with CNTL/Z.

　　Router(config)#int f0/0.1

　　http://www.luyouqiwang.com/14791

　　Router(config-subif)#encapsulation dot1q 1

　　Router(config-subif)#no shutdown

　　Router(config-subif)#ip address 172.16.1.254 255.255.255.0

　　Router(config-subif)#exit

　　Router(config)#int f0/0.2

　　Router(config-subif)# encapsulation dot1q 2

　　Router(config-subif)#no shutdown

　　Router(config-subif)#ip address 172.16.2.254 255.255.255.0

　　下載兩主機可以相互ping通!
