你是否遇到過新購買了一批新設備，但是不了解如何組網才能更適合自己的網絡環境。又或者，舊網改造時，新增了部分設備，不知道如何規劃它們？如果你遇到過上述困惑，那么這篇文章保證符合你的胃口！

今天給大家介紹的是路由器銷量王ER、ERG2路由器常見的典型組網。



路由器+二層無管理交換機

1、路由器+二層無管理交換機（有的人愛叫他“傻瓜交換機”，交換機不支持劃分vlan）。通常在這種情況下，也沒什么可煩惱的。路由器下聯交換機，配置好路由器就可以上網了。如圖一：

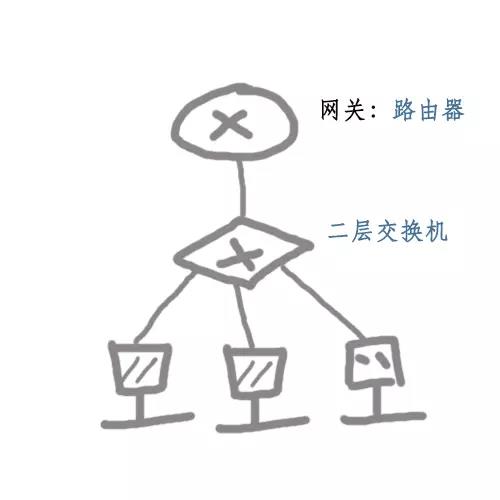

圖一：路由器+二層無管理交換機

由于無管理交換機不支持劃分vlan，所以無法在路由器上做子接口。如果網絡中需要多個網段，則可以在ER或者ERG2上將不同的LAN口劃分為不同的vlan。如圖二：

注：ER、ERG2系列中除了ER2100系列、ER6300、ER8300不支持劃分vlan，其余型號均支持劃分vlan。

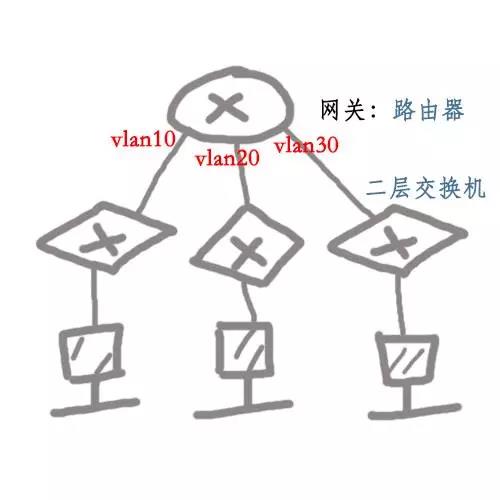

圖二：ER、ERG2一個接口一個VLAN

路由器+二層網管型交換機

2、路由器+二層網管型交換機（交換機支持劃分vlan），組網如圖三所示。

具體的配置方式可以參考之前的《教你兩招——輕松解決IP地址不夠用問題》中第二種方法。



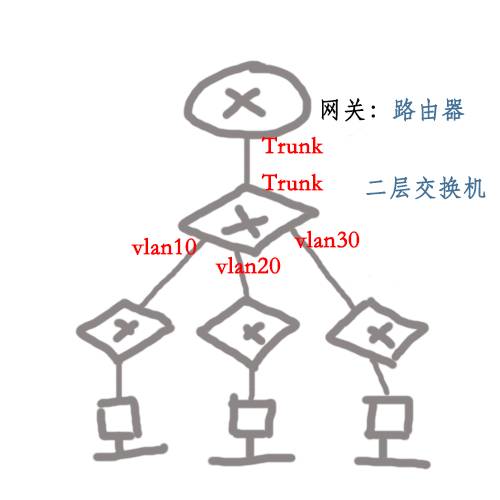

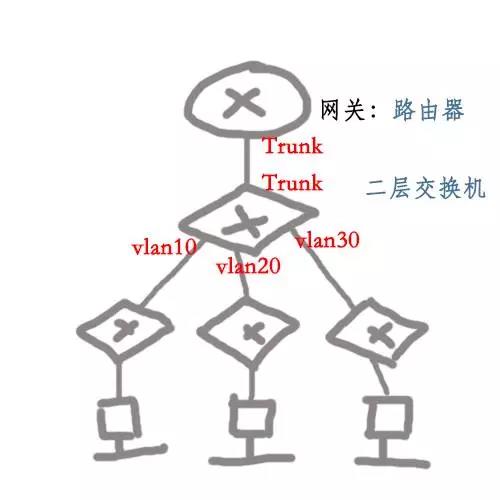

圖三：路由器+二層網管型交換機


路由器+三層交換機


3、路由器+三層交換機，內網網關在三層交換機上，三層交換機和路由器之間通過路由通信。組網如圖四所示：

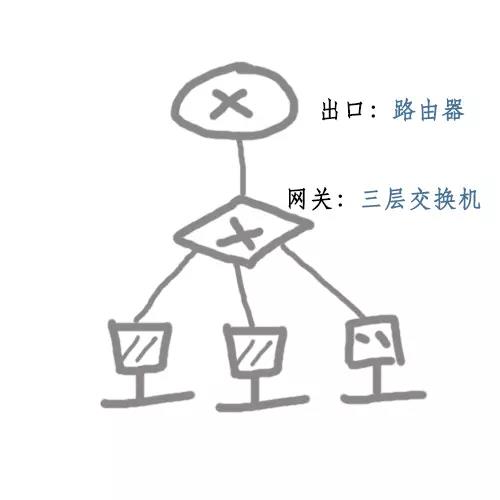

圖四：路由器+三層交換機

這種組網一般在需要擴充多個網段但是不方便整改出口的路由器時，可通過增加三層交換機并在交換機上劃分多個網段實現。像文章前面提到的ER6300、ER8300不支持vlan功能，無法直接在ER6300、ER8300劃分多個網段，就可以采用此組網方式劃分多個網段。
