一、 組網需求：

配置S5024P-EI交換機的鏈路聚合功能,鏈路聚合的方式有兩種，一種為手工聚合，一種是LACP靜態聚合。

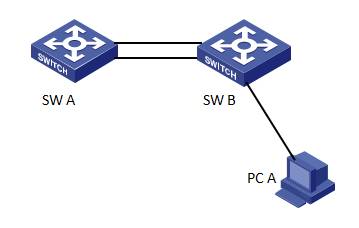

二、 組網圖

兩臺S5024P-EI交換機做鏈路聚合。

三、 配置步驟：

1、 手工聚合配置

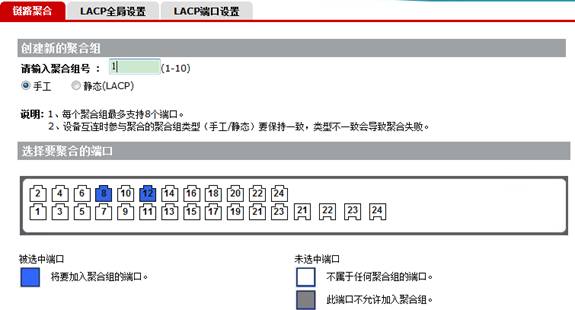

在WEB界面手工聚合配置：

通過console口命令行的手工聚合配置：

link-aggregation group 1 mode manual   //設置聚合組1的聚合模式

                                         為手工聚合

interface GigabitEthernet 0/8          //將端口加入聚合組

port link-aggregation group 1

配置完成后，查看聚合端口狀態：

display link-aggregation summary

Aggregation Group Type:D -- Dynamic, S -- Static , M -- Manual

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Actor ID: 0x8000, 000f-e270-7a4e

Aggregation Mode: both

  AL  AL   Partner ID  Select Standby Share Master

  ID  Type             Ports  Ports   Type  Port

---------------------------------------------------------------

        1   M    none         2      0       Shar  GigabitEthernet0/8

2、 靜態LACP聚合

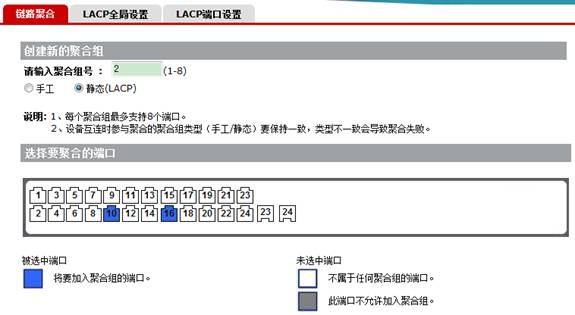

在WEB界面上配置靜態LACP聚合：

在命令行里配置靜態LACP聚合：

link-aggregation group 2 mode static   //設置聚合組2的聚合模式

                                         為LACP動態聚合

interface GigabitEthernet 0/8

port link-aggregation group 2

查看端口聚合狀態：

dis link-aggregation static

Aggregation Group Type:D -- Dynamic, S -- Static , M -- Manual

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Actor ID: 0x8000, 000f-e270-7a4e

Aggregation Mode: both

AL  AL   Partner ID             Select Standby Share Master

ID  Type                        Ports  Ports   Type  Port

-----------------------------------------------------------------------------

  2   S    0x8000,5866-ba2e-59ba 2      0       Shar  GigabitEthernet0/8

四、 配置關鍵點：

缺省情況下，以太網端口聚合模式為 both 模式，即源MAC和目的MAC進行負載分擔的形式。
