我們知道，為了實現不同子網之間的設備通信，需要配置路由。目前常用的路由方式有兩種：

· 第一個是通過路由協議進行動態學習：RIP 和OSPF。

· 第二種是通過靜態路由：為終端PC配置靜態路由。

兩種路線都有各自的優點和缺點：

· 第一條路由可以自動尋找最佳路徑，鄰居路由也可以學習獲取路由表，但動態路由會占用線路帶寬和CPU處理時間。

· 第二條路由不需要CPU處理時間，不占用線路帶寬，但該路由需要在終端PC上配置網關，工作量較大。

以上兩種路線現在被廣泛使用。

現在我們只分析靜態路由的缺點，因?yàn)閂RRP技術是用在靜態路由上，而不是用在動態路由上。

對于靜態路由，請配置終端PC的默認網關。如果作為默認網關的路由器發生故障，則所有使用該網關作為下一跳的主機的通信都會中斷。如下圖所示；

上圖中，主機AD均配置了默認網關：10.1.1.1。網關路由的下一跳指向主機所在網段的路由器RouterA。RouterA將消息發送到外部網絡，但如果RouterA現在壞了，所有主機將無法與其他網段通信。

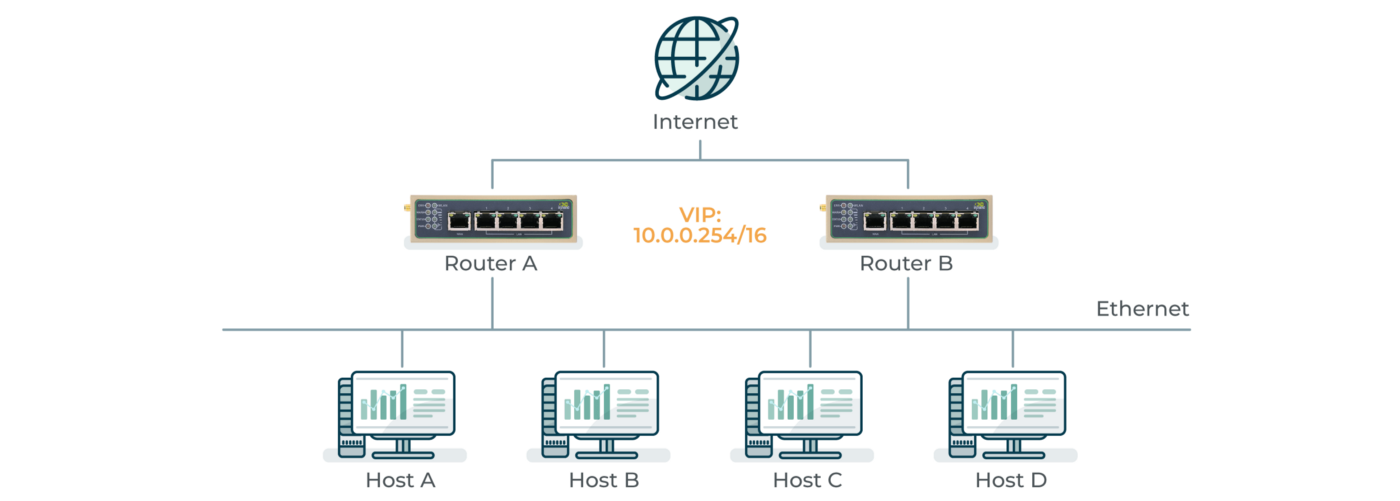

為了解決上述問題，我們可以添加一個路由器RouterB，如下圖所示：

當RouterA宕機后，所有PC將網關切換到RouterB上的網關。這樣就實現了路由器的備份。該技術就是VRRP技術——虛擬路由器冗余協議。

VRRP（轉發機制）簡介

1、VRRP（虛擬路由器冗余協議）將能夠承擔網關功能的路由器加入到備份組中，形成虛擬路由器。VRRP的選舉機制決定由哪臺路由器承擔轉發任務，局域網內的主機只需將虛擬路由器配置為默認網關即可。

2. VRRP是一種容錯協議，提高了可靠性并簡化了主機配置。在具有組播或廣播能力的局域網（如以太網）中，VRRP在某臺設備故障時仍能提供高可靠的默認鏈路，有效避免單條鏈路故障后網絡中斷的問題，而無需修改諸如動態路由協議和路由發現協議。

3. VRRP協議有兩個版本實現：VRRPv2和VRRPv3。VRRPv2 基于 IPv4，VRRPv3 基于 IPv6。

4、VRRP路由器：所有運行VRRP協議的路由器都稱為VRRP路由器。

5. VRRP 備份組：將多臺路由器分成組，其中選擇一臺主路由器，其余路由器作為備份路由器。通常情況下，其中一臺主路由器工作，備用路由器空閑。當主路由器發生故障時，選擇一臺備份路由器來替代發生故障的主路由器。該組中的路由器組成一個備份組。

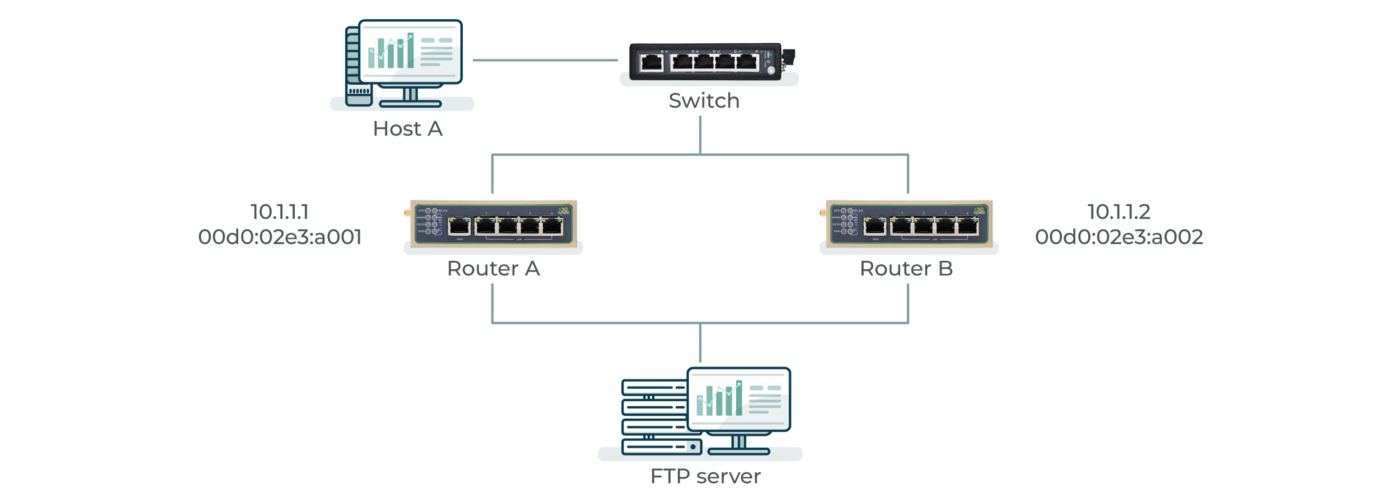

如下圖所示，有兩個路由器和兩個網關。選擇兩臺路由器中的一臺作為主路由器，其他路由器作為備份路由器。主路由器負責轉發數據報，而備份路由器處于空閑狀態。當主路由器發生故障時，備份路由器將成為主路由器，替代主路由器實現轉發功能。

6. 虛擬路由器：虛擬路由器是VRRP 備份組中所有路由器的集合。這是一個邏輯概念，實際上并不存在。從備份組外部看備份組內的路由器，感覺組內的所有路由器都像一臺一樣。你可以理解為它們是一個組：主路由器+所有備份路由器=虛擬路由器。虛擬路由器具有虛擬IP地址和MAC地址。如果虛擬IP與備份組中某臺路由器的IP相同，則該路由器稱為IP地址擁有者，充當備份組中的主路由器。

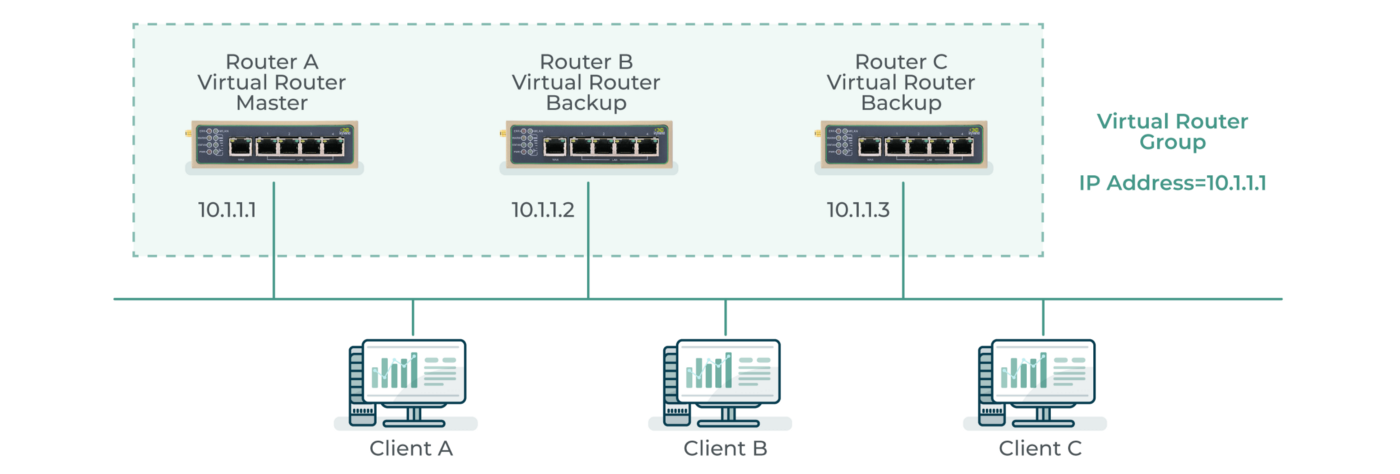

如下圖所示：RA、RB、RC是VRRP路由器，它們組成一個VRRP備份組。RA為主路由器，RB和RC為備份路由器。這三臺路由器從外觀上看就像一臺路由器，從而形成一個虛擬路由器Router Group。虛擬路由器的虛擬IP地址為10.1.1.1（RA主路由器的IP）。RA是IP地址的所有者和主路由器。

7、虛擬IP地址和MAC地址：VRRP組（備份組）中的虛擬路由器表現為唯一的虛擬MAC地址，地址格式為00–00–5e-00–01-[VRID]，VRID VRRP備份組號，取值范圍為0～255。

上圖中，三臺路由器為一組，編號范圍為0到255。

筆記：

1. 虛擬路由器有一個IP地址。局域網內的主機只需知道該虛擬路由器的IP地址，并將其設置為默認路由的下一跳地址即可。

2. 虛擬路由器的IP 地址可以是備份組所在網段中未分配的IP 地址，也可以與備份組中路由器的接口IP 地址相同。

3、與虛擬IP地址相同的IP地址的路由器稱為IP地址擁有者。同一個VRRP備份組中只能配置一個IP地址擁有者。
