Cisco 4221 集成多業務路由器旨在為小型企業分支機構環境提供高級服務。它默認提供 35Mbps 的輸入速度。憑借按需付費的性能，您可以通過購買許可證將轉發容量提高到 75Mbps。
快速規格
表 1 顯示了快速規格。
|
產品代碼 |
思科 ISR4221/K9 |
|
總吞吐量 |
35 Mbps 至 75 Mbps |
|
總板載 WAN 或 LAN 10/100/1000 端口 |
2 |
|
基于 RJ-45 的端口 |
2 |
|
基于 SFP 的端口 |
1 |
|
NIM（網絡接口模塊）插槽 |
2 |
|
板載 ISC 插槽 |
不 |
|
默認內存雙倍數據速率 3 (DDR3) 糾錯碼 (ECC) DRAM（組合控制/服務/數據平面） |
4GB |
|
閃存 |
8GB |
|
電源選項 |
僅外部交流電 |
|
機架高度 |
1 RU |
|
尺寸（高 x 寬 x 深） |
1.72 x 12.7 x 10 英寸（43.7 x 322.6 x 254 毫米） |
|
含 AC PS 的重量（無模塊） |
7.1 磅（3.22 千克） |
產品詳情
圖 1 顯示了 Cisco ISR4221/K9 前面板上的 LED。
·前面板有4個LED。

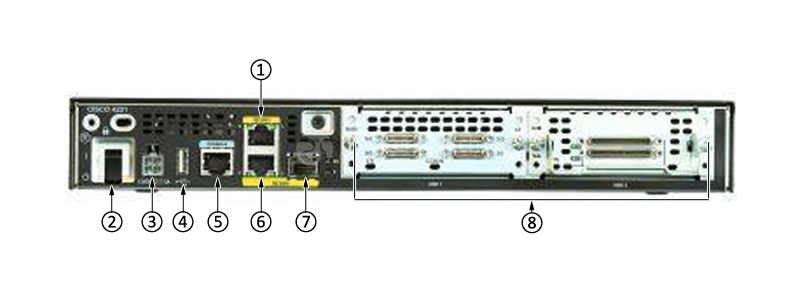

圖 2 顯示了 Cisco ISR4221/K9 的后面板。
筆記：
|
① |
GE 0/0/0 RJ-45（銅纜）端口 |
⑤ |
控制臺端口 |
|
② |
開關;電源開關 |
⑥ |
GE 0/0/1（銅纜）端口 |
|
③ |
電源輸入接口 |
⑦ |
GE 0/0/0 SFP（光纖）端口 |
|
④ |
GE“MGMT”端口（下方有USB端口） |
⑧ |
NIM 插槽 |
模塊和卡片
表 2 顯示了一些推薦的模塊和卡。
|
項目 |
楷模 |
描述 |
|
控制臺和輔助電纜 |
CAB-CONSOLE-RJ45 |
Cisco CAB-CONSOLE-RJ45 控制臺電纜 6 英尺，帶 RJ45 和 DB9F |
|
網絡接口模塊 |
NIM-1MFT-T1/E1 |
思科第四代 Multiflex 中繼語音和 WAN 網絡接口模塊 |
|
NIM-ES2-4 |
Cisco 4000 系列集成多業務路由器 4 端口千兆以太網交換機模塊第 2 層 |
|
|
NIM-ES2-8 |
Cisco 4000 系列集成多業務路由器 8 端口千兆以太網交換機模塊 NIM |
|
|
用于板載 GE 端口的 SFP |
GLC-LH-SMD |
Cisco GLC-LH-SMD 1000BASE-LX/LH SFP 收發器模塊，MMF/SMF，1310nm，DOM |
|
GLC-ZX-SMD |
Cisco GLC-ZX-SMD 1000BASE-ZX SFP 收發器模塊，SMF，1550nm，DOM |
|
|
GLC-SX-MMD |
Cisco GLC-SX-MMD 1000BASE-SX SFP 收發器模塊，MMF，850nm，DOM |
與類似物品比較
表 3 顯示了比較。
|
技術規格 |
ISR4461/K9 |
ISR4451-X/K9 |
ISR4431/K9 |
ISR4351/K9 |
ISR4331/K9 |
ISR4321/K9 |
ISR4221/K9 |
|
總吞吐量 |
1.5Gbps |
1 Gbps 至 2Gbps |
500 Mbps 至 1Gbps |
200 Mbps 至 400兆比特/秒 |
100 Mbps 至 300兆比特/秒 |
50 Mbps 至 100兆比特/秒 |
35 Mbps 至 75 Mbps |
|
總板載 WAN 或 LAN 10/100/1000 端口 |
4 |
4 |
4 |
3 |
3 |
2 |
2 |
|
基于 RJ-45 的端口 |
4 |
4 |
4 |
3 |
2 |
2 |
2 |
|
基于 SFP 的端口 |
4 |
4 |
4 |
3 |
2 |
1 |
1 |
|
增強型服務模塊插槽 |
3 |
2 |
0 |
2 |
1 |
0 |
0 |
|
雙寬服務模塊插槽 |
2 |
1（假設沒有安裝單寬 SM-X 模塊） |
0 |
1（假設沒有安裝單寬 SM-X 模塊） |
0 |
0 |
0 |
|
NIM 插槽 |
3 |
3 |
3 |
3 |
2 |
2 |
2 |
|
OIR（所有 I/O 模塊） |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
不 |
|
板載 ISC 插槽 |
1 |
1 |
1 |
1 |
1 |
1 |
不 |
