支持3個網絡接口模塊（NIM）插槽的Cisco 4431集成服務路由器可提供500 Mbps至1 Gbps的總吞吐量。該路由器還支持兩種DDRM，即數據平面和控制/服務平面，這使管理員可以輕松管理路由器。

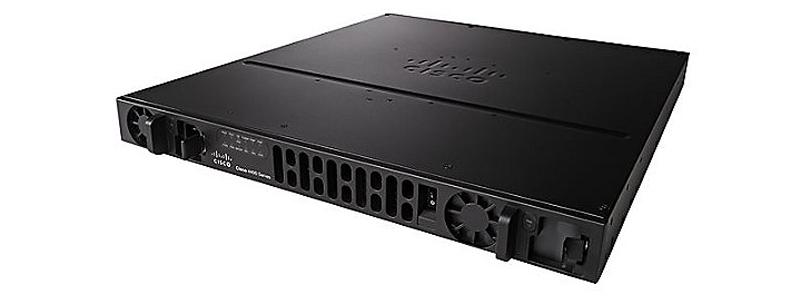

圖1顯示了Cisco ISR4431 / K9的外觀。
表1顯示了快速規格。
|
產品代碼 |
思科ISR4431 / K9 |
|
總吞吐量 |
500 Mbps至1 Gbps |
|
板載WAN或LAN總共10/100/1000端口 |
4 |
|
基于RJ-45的端口 |
4 |
|
基于SFP的端口 |
4 |
|
增強型服務模塊（SM-X）插槽 |
0 |
|
NIM（網絡接口模塊）插槽 |
3 |
|
板載ISC插槽 |
1個 |
|
DDRM（數據平面） |
2 GB（默認）/ 2 GB（max） |
|
DDRM（控制/服務層） |
4 GB（默認）/ 16 GB(max） |
|
快閃記憶體 |
8 GB（默認）/ 32 GB（max） |
|
電源選項 |
內部：AC，DC和PoE |
|
機架高度 |
1 RU |
|
尺寸（高x寬x深） |
43.9 x 438.15 x 507.2毫米 |
|
包裹重量 |
20.88公斤 |

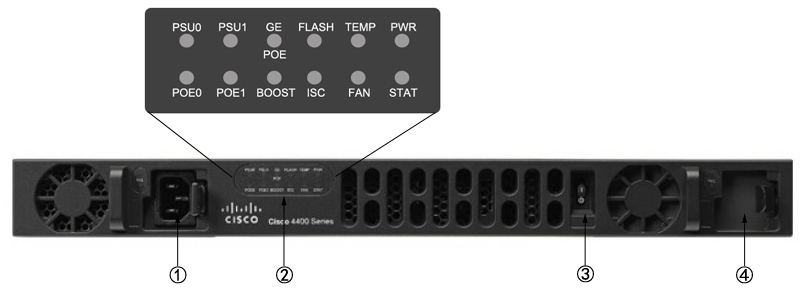

圖2顯示了Cisco ISR4431 / K9的前面板。
注意：
|
① |
供電單元 |
③ |
路由器電源開/關開關 |
|
② |
發光二極管 |
④ |
可選電源裝置 |
·LED包括12個指示燈。
表2列出了LED的說明。
|
發光二極管 |
代表 |
顏色 |
描述 |
|
電源模塊 |
電源設備（P0和P1）狀態 |
綠色 |
PSU開啟并正在供電。 |
|
琥珀色 |
PSU已打開，但有錯誤或處于故障狀態。 |
||
|
關 |
電源已關閉。 |
||
|
GE POE |
內部PoE子卡狀態 |
綠色 |
已安裝PSU并提供電源 |
|
琥珀色 |
已安裝PSU，但處于故障狀態。 |
||
|
關 |
電源關閉。 |
||
|
閃 |
系統閃存狀態 |
呈綠色閃爍 |
閃存卡/ eUSB閃存存在并且當前正在訪問。 |
|
溫度 |
溫度狀態 |
綠色常亮 |
系統中的所有溫度傳感器均在可接受的范圍內。 |
|
琥珀色 |
系統中的一個或多個溫度傳感器超出可接受范圍。 |
||
|
關 |
溫度不受監控。 |
||
|
壓水堆 |
系統電源 |
綠色 |
系統電源已打開并正常運行。 |
|
綠色閃爍 |
系統電源正在關閉中。 |
||
|
琥珀色 |
系統電源已打開，但低級初始化失敗。 |
||
|
琥珀色閃爍 |
系統電源已打開，但是系統無法恢復原狀。 |
||
|
關 |
系統電源關閉。 |
||
|
POE提升 |
以太網供電升壓模式 |
綠色 |
已安裝兩個PoE電源，它們以升壓模式工作。 |
|
關 |
這可能意味著以下之一： ·未安裝PoE電源模塊。 ·安裝了一個PoE PSU。 ·已安裝兩個PoE PSU，它們以冗余模式運行。 |
||
|
ISC |
ISC插槽狀態 |
綠色 |
存在并啟用了PVDM4。 |
|
琥珀色 |
初始化錯誤。 |
||
|
關 |
不存在。 |
||
|
風扇 |
風扇狀態 |
綠色 |
所有風扇都在運轉。 |
|
琥珀色 |
一名風扇停止工作。 |
||
|
琥珀色閃爍 |
兩個或多個風扇停止工作，或者風扇托盤已卸下。 |
||
|
關 |
風扇不受監視。 |
||
|
統計 |
系統狀態 |
綠色常亮 |
系統運行正常。 |
|
琥珀色閃爍 |
BIOS / Rommon正在啟動。 |
||
|
琥珀色 |
BIOS / Rommon已完成引導，并且系統已在Rommon提示符下或正在引導平臺軟件。 |
||
|
關 |
系統未重置，或無法加載BIOS映像。 |

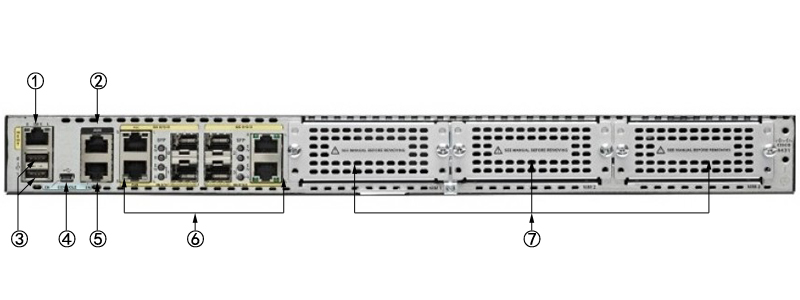

圖3顯示了Cisco ISR4431 / K9的后面板。
注意：
|
① |
GE管理口 |
⑤ |
控制臺端口 |
|
② |
輔助端口 |
⑥ |
GE港口 |
|
③ |
USB Type A端口 |
⑦ |
NIM插槽 |
|
④ |
USB B型迷你端口 |
|
|
·NIM支持2個單寬或1個雙寬。
·GE端口包括4個RJ45端口和4個SFP端口。
Cisco ISR4431 / K9是Cisco 4000系列路由器之一，它支持新的模塊和卡插槽，例如NIM，ISC等。此外，Cisco ISR4431 / K9可以通過許可證進行升級。
表3列出了一些推薦的模塊，卡，許可證和多條電纜。
|
物品 |
楷模 |
說明 |
|
控制臺電纜和輔助電纜 |
CAB-AUX-RJ45 |
帶有RJ45和DB25M的Cisco CAB-AUX-RJ45輔助電纜8英尺 |
|
CAB-ETH-S-RJ45 |
思科路由器電纜CAB-ETH-S-RJ45 |
|
|
駕駛室控制臺-RJ45 |
帶有RJ45和DB9F的Cisco CAB-CONSOLE-RJ45控制臺電纜6英尺 |
|
|
駕駛室控制臺 |
Cisco CAB-CONSOLE-USB控制臺電纜6英尺，帶USB Type A和mini-B |
|
|
執照 |
L-SL-44-APP-K9 = |
Cisco ISR 4431/4451 AppX許可證L-SL-44-APP-K9 =帶有WAAS / vWAAS 1300/2500 conns RTU |
|
網絡接口模塊 |
NIM-1MFT-T1 / E1 |
思科第四代Multiflex中繼語音和WAN網絡接口模塊 |
|
NIM-2CE1T1-PRI |
思科Multiflex Trunk語音和WAN網絡接口模塊 |
|
|
NIM-4E / M |
模擬語音網絡接口卡（耳和口） |
|
|
NIM-2FXS |
思科模擬語音網絡接口卡NIM-2FXS |
|
|
NIM-2FXS / 4FXO |
思科模擬語音網絡接口卡NIM-2FXS / 4FXO |
|
|
NIM-8MFT-T1 / E1 |
思科第四代Multiflex中繼語音和WAN網絡接口模塊 |
|
|
板載GE端口的SFP |
GLC-SX-MMD |
思科GLC-SX-MMD 1000BASE-SX SFP收發器模塊，MMF，850nm，DOM |
|
GLC-LH-SMD |
思科GLC-LH-SMD 1000BASE-LX / LH SFP收發器模塊，MMF / SMF，1310nm，DOM |
|
|
GLC-ZX-SMD |
思科GLC-ZX-SMD 1000BASE-ZX SFP收發器模塊，SMF，1550nm，DOM |
|
技術指標 |
ISR4461 / K9 |
ISR4451-X / K9 |
ISR4431 / K9 |
ISR4351 / K9 |
ISR4331 / K9 |
ISR4321 / K9 |
ISR4221 / K9 |
|
總吞吐量 |
1.5Gbps的 |
1 Gbps至 2 Gbps |
500 Mbps至 1 Gbps |
200 Mbps至 400 Mbps |
100 Mbps至 300 Mbps |
50 Mbps至 100 Mbps的 |
35 Mbps至75 Mbps |
|
板載WAN或LAN總共10/100/1000端口 |
4 |
4 |
4 |
3 |
3 |
2 |
2 |
|
基于RJ-45的端口 |
4 |
4 |
4 |
3 |
2 |
2 |
2 |
|
基于SFP的端口 |
4 |
4 |
4 |
3 |
2 |
1個 |
1個 |
|
增強型服務模塊插槽 |
3 |
2 |
0 |
2 |
1個 |
0 |
0 |
|
雙寬服務模塊插槽 |
2 |
1（假設未安裝單寬SM-X模塊） |
0 |
1（假設未安裝單寬SM-X模塊） |
0 |
0 |
0 |
|
NIM插槽 |
3 |
3 |
3 |
3 |
2 |
2 |
2 |
|
OIR（所有I / O模塊） |
是 |
是 |
是 |
是 |
是 |
是 |
沒有 |
|
板載ISC插槽 |
1個 |
1個 |
1個 |
1個 |
1個 |
1個 |
沒有 |
您有關于Cisco ISR4431 / K9的問題嗎？
現在通過Live Chat或sales@router-switch.com與我們聯系。
思科ISR4431 / K9規范 |
|
|
總吞吐量 |
500Mbps至1Gbps |
|
板載WAN或LAN總共10/100/1000端口 |
4 |
|
基于RJ-45的端口 |
4 |
|
基于SFP的端口 |
4 |
|
增強型服務模塊插槽 |
0 |
|
雙寬服務模塊插槽 |
0 |
|
NIM插槽 |
3 |
|
OIR（所有I / O模塊） |
是 |
|
板載ISC插槽 |
1個 |
|
默認內存雙倍數據速率3（DDR3）糾錯碼（ECC）DRAM （組合控制/服務/數據平面） |
不適用 |
|
內存DDR3 ECC DRAM（組合控制/服務/數據平面） |
不適用 |
|
默認內存DDR3 ECC DRAM（數據平面） |
2 GB |
|
內存DDR3 ECC DRAM（數據平面） |
2 GB |
|
默認內存DDR3 ECC DRAM（控制/服務層） |
4GB |
|
內存DDR3 ECC DRAM（控制/服務層） |
16 GB |
|
默認閃存 |
8 GB |
|
MAX閃存 |
32 GB |
|
外部USB 2.0插槽（A型） |
2 |
|
USB控制臺端口-B型迷你（MAX115.2 kbps） |
1個 |
|
串行控制臺端口-RJ45（MAX115.2 kbps） |
1個 |
|
串行輔助端口-RJ45 （MAX115.2 kbps） |
1個 |
|
電源選項 |
內部：AC，DC和PoE |
|
冗余電源 |
內部：AC，DC和PoE |
|
交流輸入電壓 |
100至240 VAC自動量程 |
|
交流輸入頻率 |
47至63 Hz |
|
交流輸入電流范圍，交流電源（MAX） |
3至1.3A |
|
交流輸入浪涌電流 |
峰值60 A，每半周期少于5 Arms |
|
典型功率（無模塊）（瓦） |
65歲 |
|
交流電源的功率（瓦） |
250（無PoE） |
|
PoE電源的功率（僅平臺）（瓦） |
500帶PoE冗余 |
|
PoE電源可提供的端點PoE功率（瓦） |
250 W，可選冗余 |
