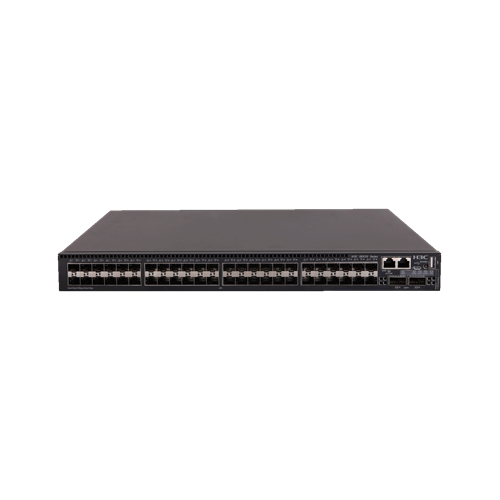

H3C S6520X-EI系列交換機是H3C公司自主研發的萬兆以太網交換機產品。提供超大的交換容量，高密10GE/40GE/100GE線速轉發端口，支持雙可插拔電源及風扇，具有豐富的三層特性。H3C S6520X-EI系列定位于下一代核心/匯聚高密萬兆交換機。基于業界領先的高性能硬件架構和H3C先進的Commware V7軟件平臺開發，同時基于強大的統一交換平臺，實現有線無線的無縫融合。H3C S6520X-EI系列交換機可集成無線控制功能，實現接入層無線/有線本地轉發，消除無線控制帶寬瓶頸，擴大無線部署規模，節省用戶投資成本。

H3C S6520X-EI系列交換機目前包含以下型號：

H3C S6520X-30HC -EI：24個1/10G SFP Plus端口+2個QSFP28端口（每個QSFP28端口可拆分為4個SFP28端口），2個slot擴展插槽，兩個電源插槽，兩個風扇插槽

H3C S6520X-54HC -EI：48個1/10G SFP Plus端口+2個QSFP28端口（每個QSFP28端口可拆分為4個SFP28端口），2個slot擴展插槽，兩個電源插槽，兩個風扇插槽

H3C S6520X-30QC-EI：24個1/10G SFP Plus端口+2個QSFP端口（每個QSFP端口可拆分為4個萬兆端口），2個slot擴展插槽，兩個電源插槽，兩個風扇插槽

H3C S6520X-54QC-EI：48個1/10G SFP Plus端口+2個QSFP端口（每個QSFP端口可拆分為4個萬兆端口），2個slot擴展插槽，兩個電源插槽，兩個風扇插槽

SmartMC（智能管理中心）

 隨著網絡規模的增加，網絡邊緣需要使用大量的接入設備，這使對這些設備的管理工作非常繁瑣。SmartMC的主要目的就是解決大量分散的網絡設備的集中管理問題。旨在解決小企業以交換機為主的運維任務。SmartMC以設備內置及圖形化操作的方式，實現對網絡的統一運維及管理

SmartMC四大業務板塊簡化中小園區運維及管理：

 智能管理：

主要包括設備角色選定、FTP服務器配置、全局配置及網管口配置等

 智能運維：

主要包括組管理、設備或組升級備份、監控及設備故障替換等

 可視化：

主要包括組網拓?fù)淇梢暭肮芾怼⒃O(shè)備列表展示等

 智能業務：

主要包括用戶管理等：在創建了網絡接入類用戶并成功激活后，這些用戶可以通過一鍵布防的端口來訪問SmartMC網絡內部。

 H3C S6520X-EI系列交換機可作為SmartMC的管理設備，通過S6520X-EI登錄到SmartMC網絡即可對整網進行統一管理

VxLAN特性

H3C S6520X-EI系列交換機支持VXLAN (Virtual Extensible LAN，虛擬擴展局域網)， VXLAN通過將虛擬機發出的數據包封裝在UDP中，并使用物理網絡的IP/MAC作為outer-header封裝后在物理IP網上傳輸，到達目的地后由隧道終結點解封并將數據發送給目標虛擬機，解決了地理分散的數據中心之間遠距離虛擬機遷移問題，可支持EVPN模式。

可視化能力

H3C S6520X-EI系列交換機支持Telemetry技術，可通過GRPC協議將交換機的實時資源信息與告警信息上送至運維平臺，運維平臺針對實時數據進行分析，可實現網絡質量回溯，故障排查，風險預警，架構優化等功能，精確保障用戶體驗。

多業務融合

H3C S6520X-EI系列交換機基于H3C的開放業務架構（OAA），不僅可以提供傳統交換機的功能，而且可以集成包括FW，IPS、負載均衡等安全模塊插卡、鷹視掃描器插卡、mini-iMC插卡、Netstream插卡等，使S6520X-EI系列交換機成為一個融合的多業務的承載平臺。

高密萬兆

 隨著用戶端帶寬不斷提高，交換機需要提供更高的轉發性能和萬兆端口擴展能力。S6520X-30QC-EI支持24個SFP+萬兆/千兆自適應光口及2個QSFP端口，自帶2個slot擴展插槽，可擴展10GE/40GE光接口板；S6520X-54QC-EI支持48個SFP+萬兆/千兆自適應光口及2個QSFP端口，自帶2個slot擴展插槽，可擴展10GE/40GE光接口板；每個QSFP端口均可通過轉接線纜轉換為4個線速轉發的SFP+萬兆光口。S6520X-54HC-EI支持48個SFP+萬兆/千兆自適應光口及2個QSFP28端口，自帶2個slot擴展插槽，可擴展10GE/25GE/40GE/100GE光接口板，最大支持6個100GE接口；S6520X-30HC-EI支持48個SFP+萬兆/千兆自適應光口及2個QSFP28端口，自帶2個slot擴展插槽，可擴展10GE/25GE/40GE/100GE光接口板，最大支持6個100GE接口；

IRF2（第二代智能彈性架構）

 S6520X-EI系列交換機支持IRF2（第二代智能彈性架構）技術，將多臺設備（最大9臺）虛擬化為一臺邏輯設備，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四個方面：

 擴展性：IRF2技術允許交換機利用互聯電纜實現多臺設備的擴展；具有即插即用、單一IP管理，同步升級的優點，同時大大降低系統擴展的成本。

 可靠性：通過專利的路由熱備份技術，在整個IRF組內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大的增強了IRF組的可靠性和高性能，同時消除了單點故障，避免了業務中斷。

 分布性：通過分布式鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源的利用率。

 可用性：通過標準的萬兆以太網接口實現智能彈性架構，可以根據需求分配業務帶寬和系統連接帶寬，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。

IRF3.1（縱向虛擬化）

H3C S6520X-EI交換機產品支持IRF3.1（Intelligent Resilient Framework 3.1）縱向虛擬化技術，通過802.1BR技術將接入設備作為遠程接口板加入主設備系統，在縱向維度上將核心層設備和接入層設備虛擬為一臺邏輯設備，以達到擴展I/O端口能力和進行集中控制管理的目的。IRF3.1技術可以簡化管理，大幅度降低網絡管理節點；簡化布線壓縮網絡層級，最終實現數據轉發平面虛擬化。IRF3.1縱向虛擬化技術可以為用戶帶來以下好處：

 統一管理：IRF3.1架構形成之后，連接到主設備就可以集中配置和管理架構內的所有成員，而不用物理連接到每臺成員設備上單獨配置。

 統一安全策略：整網的安全策略只需在主設備上進行配置，避免了對全網設備逐一配置所帶來的潛在策略沖突，并大幅降低了安全部署工作量。

 簡化網絡層級：支持大規模的遠程接口板擴展能力，傳統需要三層網絡架構才能實現的組網結構通過IRF3.1可以簡化為二層組網，網絡的物理和邏輯層次更為簡化，布線更加簡單。

 簡化業務：IRF3.1架構中的各種業務配置基于單一邏輯設備進行配置，這樣可以大幅簡化整網的VLAN、IP、路由等規劃注意事項。

 方便維護：所有接入設備的配置和軟件版本均由主設備自動分配，新增設備的加入或離開時可以實現“熱插拔”和零配置，不影響其他設備的正常運行，整網的故障排除也是單點的。

豐富的特性

 S6520X-EI系列交換機采用模塊化雙電源及風扇框設計，模塊化配件均支持熱插拔；采用模塊化軟件平臺，可根據需求靈活的增加及刪減相關的軟件功能模塊。通過精細的物理結構及軟件流程優化，大幅度降低了端到端的包處理時延。

 軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術Openflow通過將網絡的控制層和數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提供了良好的網絡平臺。

 S6520X-EI系列交換機支持VXLAN (Virtual Extensible LAN，虛擬擴展局域網)， VXLAN通過將虛擬機發出的數據包封裝在UDP中，并使用物理網絡的IP/MAC作為outer-header封裝后在物理IP網上傳輸，到達目的地后由隧道終結點解封并將數據發送給目標虛擬機，解決了地理分散的數據中心之間遠距離虛擬機遷移問題。

 S6520X-EI系列交換機支持支持ISSU（不中斷業務升級）、OAM（操作、管理和維護），充分滿足了網絡對設備高性能、易管理及綠色節能的需要。

MACsec硬件加密

Macsec是一種非常適合于以太網的Hop by Hop的鏈路層安全協議，它實現如下三個功能：

1)報文加密：通過加密算法和密鑰，將明文變成亂碼的密文，即使被竊聽也難以解密。

2)防重放攻擊：防止黑客截獲目的主機接收的報文，再次發送給目的主機，達到欺騙目的主機的目的，比如身份認證。

3)防篡改：防止黑客隨意篡改原始報文內容，實現不可告人的目的。

macsec的實現分兩種模式：

1）面向主機模式：用于終端接入網絡的第一跳保護。

2）面向設備模式:用戶設備之間互聯鏈路的保護。

H3C S6520X-EI系列交換機硬件支持MACsec安全加密功能，結合我司inode智能客戶端以及核心交換機（S10500、S75E）構建完整的MACsec解決方案；

基于DRNI架構

H3C S6520X-EI系列交換機支持DRNI（Distributed Resilient Network Interconnect，分布式彈性網絡互連）跨設備鏈路聚合技術，通過將兩臺物理設備在轉發層面虛擬成一臺設備來實現跨設備鏈路聚合，保持控制層面互相獨立，提供設備級冗余保護和流量負載分擔，同時提高系統的可靠性。

PTP時鐘

H3C S6520X-EI系列支持1588V2功能，滿足網絡設備間高精度時間同步需求，相比同精度的GPS時間同步，提升安全的同時部署成本更低。

iNQA智能網絡質量分析

H3C S6520X-EI系列支持iNQA（Intelligent Network Quality Analyzer，智能網絡質量分析），iNQA適用于大規模IP網絡、可快速測量網絡性能的檢測機制。H3C S6520X-EI系列目前支持丟包測量，可測量正向、反向以及雙向的丟包情況（包括丟失的報文數、報文的丟失率、丟失的字節數、字節的丟失率），利用測量結果可快速定位丟包時間、丟包位置、丟包嚴重程度。

eMDI增強型媒體傳輸質量

H3C S6520X-EI系列支持eMDI（Enhanced Media Delivery Index，增強型媒體傳輸質量指標），eMDI專門為視頻、音頻業務設計的網絡質量監控和故障定界方案，可直接對IP網絡中各個網絡節點上指定的由TCP或RTP承載的業務報文進行實時監控與分析。網絡管理員可以結合多個網絡節點的監控與分析結果，對故障位置進行快速定界。

音頻質量分析

多媒體音頻、視頻業務在日常生活中應用廣泛，且內容豐富多樣，用戶對多媒體服務體驗要求日益提高。傳統網絡設備在傳輸用戶流量過程中對多媒體流量與其它流量不作區分，在發生網絡擁塞時，多媒體音、視頻業務可能會出現卡頓的現象，嚴重影響用戶體驗。

H3C S6520X-EI系列支持服務質量分析功能，可識別用戶基于SIP（Session Initiation Protocol，會話初始協議）的多媒體流量，開啟本功能后本設備優先轉發該類流量，以保障服務質量，并且本設備會對該類流量進行分析，收集并保存流量信息與會話信息。

Netstream可視化

NetStream 是基于網絡流信息的統計技術，定義了一種用于設備輸出網絡流量的統計數據的方法，設備對通過其轉發的數據進行統計和分析，并上報給網絡流量分析器，經合并處理后存入數據庫，供后續進一步的分析處理。

H3C S6520X-EI系列交換機支持Netstream網絡流信息統計技術，可實現流量的分析和統計，并建立流表實現單向/雙向NetStream功能。

完善的安全控制策略

 H3C S6520X-EI系列交換機支持AAA，RADIUS認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；支持配合H3C公司的iMC平臺對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

 H3C S6520X-EI系列交換機提供增強的ACL控制邏輯，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。

多重可靠性保護

 H3C S6520X-EI系列交換機還具備設備級和鏈路級的多重可靠性保護。采用過流保護、過壓保護和過熱保護技術。

 可插拔電源以及風扇提高設備的硬件可靠性。H3C S6520X-EI系列支持模塊化雙電源和雙風扇組件；所有機型的接口板，電源模塊以及風扇模塊均可以熱插拔而不影響設備的正常運行。此外整機還支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速。

出色的管理性

 H3C S6520X-EI系列交換機支持豐富的管理接口，例如Console、帶外網口、USB口，支持SNMPv1/V2/v3，支持iMC智能管理中心。支持CLI命令行，Web網管，TELNET及FTP配置，支持OAM，使設備管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。

專業的防雷功能

H3C S6520X-EI系列交換機采用專業的內置防雷技術，支持業界領先的10KV業務端口防雷能力，使其在比較惡劣的工作環境中也能極大的降低雷擊對設備的損壞率。

S6520X-EI系列系統特性

注：*路標支持
